Золоуловитель ЗУ-2-1

Золоуловитель ЗУ-2-1

Назначение и область применения

Золоуловитель ЗУ-2-1 предназначен для улавливания золы из дымовых газов, образующихся при сжигании твердого топлива, работает с водогрейными котлами мощностью 0,2 МВт (200 кВт), 0,25 МВт (250 кВт), 0,3 МВт (300 кВт).

Основные задачи:

• Очистка газов перед выходом в дымовую трубу.
• Снижение выбросов золы в атмосферу.
• Защита дымососа и газоходов от абразивного износа.

Золоуловитель ЗУ 2 1 циклон применяется в стационарных, встроенных и блочно-модульных котельных, где установлены котлы типа КВр и КВм малой мощности, работающие на каменном и буром угле. Аппарат включается в состав газовоздушного тракта, устанавливается между котлом и дымососом.

Основные характеристики:

• Степень очистки: 80–87 % для частиц крупнее 50 мкм.
• Тип аппарата: горизонтальный циклон сухого инерционного действия.

Конструкция золоуловителя ЗУ 2-1

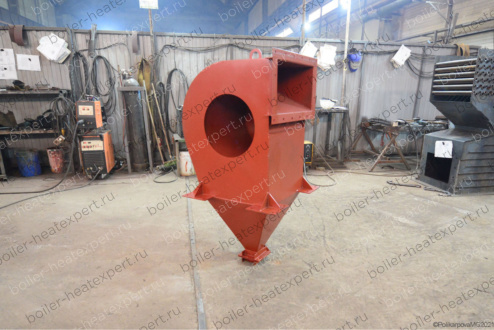

Золоуловитель ЗУ-2-1 для котла представляет собой горизонтальный циклон со сварным корпусом из листовой стали с криволинейными стенками, входным патрубком прямоугольного сечения и круглым выходным отверстием на боковой стенке. Возможно выполнение выхода газа как справа, так и слева, в зависимости от компоновки котельной.

Бункер-накопитель и корпус составляют единую нераздельную конструкцию. В нижней части бункера расположен шибер для периодического удаления уловленной золы. Для автоматической выгрузки возможна установка сдвоенной затвор-мигалки. Для увеличения времени разгрузки возможно приобретение бункера увеличенного размера.

Принцип работы золоуловителя ЗУ-2-1

Дымовые газы из котла через входной патрубок поступают внутрь корпуса пылеуловителя. За счёт криволинейной формы стенок поток закручивается и теряет скорость. Под действием центробежной силы и силы тяжести твердые частицы золы отделяются от газа и осаждаются в бункере-накопителе. Очищенный газ через выходное отверстие отводится к дымососу и далее в дымовую трубу. Уловленная зола накапливается в бункере и удаляется вручную через шибер по мере заполнения.

Условия эксплуатации

• Температура окружающего воздуха: от −60 до +40 °C.
• Допускается установка как в помещении котельной, так и на улице под навесом.
• При наружной установке рекомендуется теплоизоляция для предотвращения конденсатообразования и залипания золы в бункере.
• Все соединения должны быть газоплотными.
• Ремонт и обслуживание допускаются только на остановленном и остывшем оборудовании.

Обслуживание

• Периодическое удаление накопившейся золы через шибер бункера.
• Визуальный осмотр корпуса на предмет прогаров, трещин и механических повреждений.
• Проверка герметичности стыков и уплотнений.

Комплектация и дополнительное оборудование

Комплект поставки:

• Корпус золоуловителя ЗУ-2-1 с бункером в сборе.
• Шибер для удаления золы.
• Паспорт и руководство по эксплуатации.

Дополнительное оборудование:

• Теплоизоляция и обшивка (при наружной установке).
• Переходники и газоходы (по индивидуальному заказу).
• Дымосос соответствующей производительности.
• Сдвоенная затвор-мигалка (по желанию).

Транспортировка и монтаж

Золоуловитель ЗУ 2-1 для котельной поставляется в собранном виде. Транспортировка — любым видом транспорта. Монтаж выполняется специализированной организацией и включает установку аппарата в газовом тракте, подключение входного и выходного патрубков и проверку герметичности соединений.

Заказ и консультации

Для того чтобы запросить коммерческое предложение или купить золоуловитель ЗУ-2-1 направьте запрос с указанием:

• Объем очищаемого газа.
• Тип котла и вид сжигаемого топлива.
• Температура дымовых газов на входе в циклонный золоуловитель.
• Наличие требований по дополнительному оборудованию (теплоизоляция, газоходы, дымосос).

Изготовление золоуловителя ЗУ-2-1 под заказ и с индивидуальными доработками по техническому заданию Заказчика

Мы производим промышленные золоуловители ЗУ 2 1 не только по типовым проектам, но и по техническому заданию заказчика.

Мы можем изготовить для вас:

• Опоры золоуловителя по вашему техническому заданию. Для этого необходимо заполнить опросный лист.
• Газоходы по вашему проекту. Для заказа газоходов необходимо прислать эскиз расстановки оборудования с указанием расстояний и высотных отметок либо проект.
