Котел КВ-0.25 без дымососа на самотяге

Name: Котел КВ-0.25 без дымососа на самотяге
Brand: HeatExpert
Price: 450000 RUB
Availability: InStock

В наличии

Только безнал

Можно в лизинг

Версия для печати

Видео

Котел HeatExpert без дымососа 0.25 МВт / 250 кВт

Чертеж котла HeatExpert 0.25 МВт / 250 кВт без дымососа

Котел HeatExpert 0.25 МВт / 250 кВт без дымососа водогрейный

Котел HeatExpert на естественной тяге 0.25 МВт / 250 кВт

Котел HeatExpert 0.25 МВт / 250 кВт на самотяге

Топка колосниковая котла HeatExpert 0.25 МВт / 250 кВт без дымососа

Обшивка котла на естественной тяге HeatExpert 0.25 МВт / 250 кВт

Шибер газохода котла HeatExpert на самотяге 0.25 МВт / 250 кВт

Котел HeatExpert 0.25 МВт / 250 кВт на естественной тяге конструкция

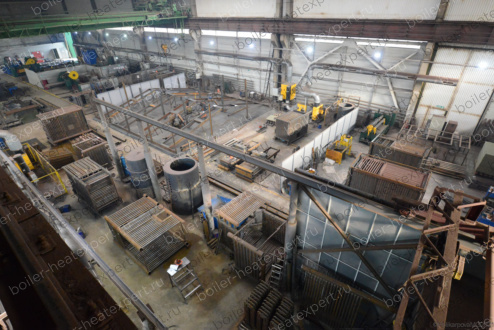

Котел HeatExpert 0.25 МВт / 250 кВт на естественной тяге производство

Котел HeatExpert 0.25 МВт / 250 кВт без дымососа

Котел HeatExpert 0.25 МВт / 250 кВт без дымососа чертеж

Водогрейный котел HeatExpert 0.25 МВт / 250 кВт без дымососа

Котел HeatExpert 0.25 МВт / 250 кВт на естественной тяге

Котел HeatExpert 0.25 МВт / 250 кВт на самотяге

Колосниковая топка котла HeatExpert 0.25 МВт / 250 кВт без дымососа

Обшивка котла HeatExpert 0.25 МВт / 250 кВт на естественной тяге

Шибер газохода котла 0.25 МВт / 250 кВт на самотяге HeatExpert

Конструкция котла HeatExpert 0.25 МВт / 250 кВт на естественной тяге

Производство котла HeatExpert 0.25 МВт / 250 кВт на естественной тяге

Вид топки: Ручная, Колосники

Максимальная тепловая мощность: 0.25 МВт

Топливо: Твердое, Уголь

Отапливаемая площадь: от 1500 до 2600 м²

Все характеристики

Водогрейный котел КВ 0.25 работает без дымососа и вентилятора. Отапливаемая площадь 2600 м². Рабочее давление теплоносителя от 0,3 до 0,6 МПа. Сжигаемое топливо - каменный и бурый уголь. Высокое КПД до 82%, экономичность, удобство обслуживания, надежность работы.

Подробное описание

Преимущества котла КВ‑0,25 МВт (250 кВт) марки HeatExpert

Работа на самотяге — без вентилятора и дымососа

Котёл спроектирован для работы на естественной тяге, что упрощает конструкцию котельной и снижает эксплуатационные расходы. Не требует установки дымососа и дутьевого вентилятора — меньше оборудования, меньше обслуживания, ниже энергопотребление.

Высокая экономичность — КПД 82%

Развитая конвективная часть с плотным пучком труб и принципом противотока максимально поглощает тепло дымовых газов. Каждый кубометр топлива отдаёт максимум тепла — вы платите меньше за отопление.

Стабильное рабочее давление

Котёл рассчитан на давление теплоносителя от 0,3 до 0,6 МПа, что позволяет использовать его в системах отопления и горячего водоснабжения с высокими требованиями к надёжности.

Лёгкий выход на мощность в любую погоду

Котёл уверенно набирает рабочую мощность даже при плюсовых температурах наружного воздуха — без раскачки и потери эффективности. Это особенно важно в межсезонье.

Повышенная надёжность трубной системы

Трубная система изготовлена из качественной стали 10 и 20, что обеспечивает прочность и долговечность конструкции. Котёл выдерживает интенсивную эксплуатацию и перепады температур.

Удобство обслуживания

Люки в обшивке дают быстрый доступ для очистки конвективных поверхностей от сажи. Обслуживание не требует разборки котла и длительных остановок.

Гибкость доработок под ваш проект

Возможно зеркальное исполнение, установка дополнительных дверок для резервного топлива — дров, изготовление из цельнотянутой бесшовной трубы или стали 09Г2С. Подстроим котёл под вашу котельную.

Гарантия 12 месяцев. Расчётный срок службы — 10 лет.

Цена с НДС 450 000 ₽

Уточнить цену с доставкой до вашего города

Рассмотреть другие варианты?

Заполнить опросный лист Уточнить параметры Похожие модели

Характеристики

Описание

Комплект поставки

Потребуются

Схема подключения

Сертификаты

Подбор котла

Технические характеристики котла КВ 0.15

Подобрать другую модель по вашим ТХ

Бренд: HeatExpert

Тип: Котел КВ

Марка: Котел HeatExpert КВ 0.25

Вид: Водогрейный

Тип отопительного котла: Твердотопливный

Вид топки: Ручная, Колосники

Максимальная тепловая мощность: 0.25 МВт

Максимальная тепловая мощность: 250 кВт

Максимальная тепловая мощность: 0.22 Гкал

Диапазон регулирования мощности: 40-100 %

Диапазон регулирования мощности: 100-250 кВт

Топливо: Твердое, Уголь

Низшая теплота сгорания проектного топлива: 5230 кКал/кг

Фракционный состав топлива: Содержание мелочи (0-6 мм) не более 50%; максимальный размер куска не более 100 мм

Влажность топлива: 30 %

КПД котла на УГЛЕ, не менее: 82 %

Расход УГЛЯ при максимальной нагрузке котла: 53 кг/ч

Расход УГЛЯ среднечасовой за отопительный сезон: 30 кг/ч

Расход условного топлива при максимальной нагрузке котла: 40 кг/ч

Максимальная температура воды на выходе из котла: 115 °C

Минимальная температура воды на входе в котел: 55 °C

Разница температуры воды на входе и выходе из котла, ∆t: 25 °C

Давление теплоносителя: 0.3-0.6 (3-6) МПа (кгс/см²)

Номинальный расход теплоносителя: 9 м³/ч

Расход теплоносителя через котел min-max: 6-11 м³/ч

Водяной объем котла: 95 л

Гидравлическое сопротивление при номинальном расходе, не более: 0.07 (0.7) МПа (кгс/cм²)

Аэродинамическое сопротивление: 15 (1.5) Па (мм. вод. ст.)

Разряжение в топочной камере: 20-40 (2-4) Па (мм. вод. ст.)

Размер топочной камеры: длина*ширина*высота: 690х690х1070 мм

Активная площадь решетки горения: 0.48 м²

Объем топочной камеры: 0.51 м³

Тяга: Естественная

Объем уходящих газов: 1030 м³/ч

Температура уходящих газов, не более: 250 °C

Присоединительные размеры по водяному тракту: 50 Ду

Присоединительные размеры газохода уходящих газов, ширина*высота / сечение: Ду 250 / 0.05 мм/м²

Габаритные размеры котла, длина*ширина*высота: 2125х1205х1935 мм

Масса: 1100 кг

Конструкция котла: Водотрубная

Количество контуров теплоносителя: Одноконтурный

Количество ходов дымовых газов: Одноходовой

Размещение: Напольный

Тип камеры сгорания: Открытый

Управление: Электронное

Принцип работы твердотопливного котла: Классический

Энергонезависимый: Нет

Тип питания: Трехфазное

Встроенный циркуляционный насос: Нет

Встроенный расширительный бак: Нет

Энергоэффективность: Высокая

Срок службы: 10 лет

Страна производства: Россия

Завод изготовитель: ООО Котельный завод "РЭП"

Регистрационный номер Минпромторга: 1

Особенность: На самотяге, Без дымососа

Отапливаемая площадь: от 1500 до 2600 м²

Отапливаемый объем: от 5000 до 8000 м³

Водогрейный котел КВ-0.25 (250 кВт) марки HeatExpert на каменном и буром угле

1. Назначение и область применения котла КВ-0,25 КБ HeatExpert

Котел водогрейный КВ-0,25 МВт (250 кВт) предназначен для генерации горячей воды с температурой до 95 или 115 °С и рабочим давлением в диапазоне 0,3–0,6 МПа (3,0–6,0 кгс/см²) в системах отопления, вентиляции и горячего водоснабжения объектов производственного, коммерческого и жилищно-коммунального назначения. Благодаря уникальной конструкции котел работает без дымососа и вентилятора на естественной тяге.

Оборудование рассчитано на сжигание каменного и бурого угля. Применяется в качестве основного источника тепла в стационарных, встроенных и блочно-модульных котельных на объектах:

Производственные и складские помещения: цеха, ангары, ремонтные мастерские, автосервисы и СТО, склады, сушильные камеры.

Сельское хозяйство: теплицы, животноводческие фермы, птичники, зерносушилки и хранилища.

ЖКХ и соцсфера: школы, детские сады, санатории, больницы, клубы, магазины, административные здания.

Базовые параметры отопительного котла КВ-0.25 HeatExpert:

Отапливаемая площадь (ориентировочно): до 2600 м² (зависит от теплопотерь здания).
Топливо: каменный и бурый уголь фракцией до 100 мм.
Тип загрузки: ручной (через фронтальную дверцу).
Тип котла: стальной, горизонтальный, с естественной тягой дымовых газов.
Конструкция: водотрубная, газоплотная. Высокая скорость воды в трубах минимизирует образование накипи и локальный перегрев.

2. Конструктивные особенности и характеристики котла КВ-0,25

Котел представляет собой стальную сварную конструкцию из труб сталь 20, состоит из топочной камеры экранированного типа и конвективной поверхности нагрева. Оборудование поставляется в максимальной заводской готовности, с обмуровкой из базальтовых плит и обшивкой из листовой стали.

2.1 Горизонтальная водотрубная конструкция

Традиционная водотрубная конструкция котла гарантирует высокую надежность в работе и удобство обслуживания и очистки поверхностей нагрева.

2.2 Конвективная часть

Конвективная поверхность выполнена из труб сталь 20 полностью омываемыми горячими газами, что позволяет их охлаждать до 150–200 °С, повышая КПД до 82%.
Для очистки от сажи предусмотрены люки в обшивке. В нижней части котла – зольный короб с люком для удаления золы.

2.3 Колосниковая решетка

Решетка собирается из усиленных чугунных колосников с щелевидными отверстиями, обеспечивающими равномерный подвод первичного воздуха и провал шлака.
Топливо загружается ровным слоем через фронтальную дверцу; зола и шлак выгребаются через зольный короб.

2.4 Система газовоздушного тракта и тяги

Для стабильной работы котла нет необходимости приобретать дымосос. Благодаря запатентованной системе тяги и дутья, котел легко выводится на режим, даже при плюсовой температуре.
На выходе из котла предусмотрен шибер для регулировки тяги. Регулирование мощности осуществляется изменением толщины слоя топлива и настройкой подачи воздуха.

2.5 Гидравлическая схема и циркуляция

Котел работает с принудительной циркуляцией теплоносителя (насосная группа подбирается отдельно). Движение воды организуется таким образом, чтобы обеспечить:

Отсутствие застойных зон и перегрева металла.
Высокую скорость потока, препятствующую выпадению взвешенных частиц и образованию накипи.

В верхней части котла установлен штуцер с вентилем для выпуска воздуха, в нижней – дренажный штуцер для продувки и удаления шлама.

2.6 Обмуровка и тепловая изоляция

Теплоизоляционный слой: плиты базальтового волокна (ПТЭ) повышенной жесткости, закреплённые на каркасе.
Покровный слой: обшивка из листовой стали, окрашенная эмалью. Обеспечивает температуру наружной поверхности не более 50 °С.

3. Требования к качеству теплоносителя и водоподготовке

Для обеспечения безнакипного режима работы и заявленного срока службы (10+ лет) необходимо организовать водно-химический режим (ВХР) согласно ПТЭ ТЭ. На практике многие объекты используют водопроводную воду, что допустимо при её соответствии нормативам.

Рекомендация: перед подбором системы водоподготовки выполните химический анализ исходной воды. Для закрытых систем при использовании водопроводной воды, соответствующей СанПиН, сложная водоподготовка часто не требуется – достаточно периодической продувки котла для удаления шлама.

Котел КВ-0,25 имеет турбулентный поток теплоносителя, что снижает риск отложения накипи, но не отменяет контроль качества подпиточной воды. Согласно СП 89.13330, ПТЭ ТЭ:

Требования к качеству сетевой воды для котла КВ-0,25 (до 115 °С)
Показатель	Норма для закрытых систем (котлы до 115°С)
pH (кислотность)	8,5 – 10,5
Железо (Fe), мг/л	не более 0,5
Растворенный кислород, мг/л	не более 20 (обычно в водопроводной воде его мало)
Взвешенные вещества, мг/л	не более 5
Нефтепродукты, мг/л	не более 1,0
Карбонатный индекс (И_К) при 101–120 °С, (мг-экв/л)² (при pH>10,0 И_К ≤ 0,1)	в зависимости от pH:
	при pH ≤ 8,5 → И_К ≤ 2,0
	при pH 8,51 – 8,8 → И_К ≤ 1,5
	при pH 8,81 – 9,2 → И_К ≤ 1,2
	при pH 9,21 – 10,0 → И_К ≤ 1,0

Если вода соответствует нормам теплосетей – можно использовать её без дорогостоящей ХВО, ограничившись продувкой котла. При сомнениях пришлите анализ нашим теплотехникам – поможем бесплатно.

4. Комплектация промышленного котла КВ-0.25 и опции поставки

Стандартный комплект поставки:

Котельный блок КВ-0,25 в сборе с обмуровкой и обшивкой.
Топочный блок - колосниковая решетка (чугунные колосники) с зольником.
Комплект запорной арматуры и КИП (вентили, затворы, манометры, термометры).
Клапан обратный.
Дверцы топочные, зольниковые и люки для очистки от сажи (в сборе).
Паспорт изделия, руководство по эксплуатации.

Дополнительное оборудование (подбирается индивидуально):

Клапан термостатический смесительный - для исключения образования конденсата при работе на пониженных режимах нагрузки.
Щит управления и безопасности (контроль температуры, давления, защиты от перегрева и отсутствия протока).
Насосная группа (сетевые и подпиточные насосы).
Газоходы и переходники по индивидуальному заказу.

5. Транспортировка и монтаж

Котел поставляется двумя блоками в максимальной заводской готовности. Транспортировка – любым видом крытого транспорта в вертикальном или горизонтальном положении. Монтаж должен производиться специализированной организацией, имеющей допуск к оборудованию, работающему под давлением.

6. Заказ и консультации

Для запроса коммерческого предложения или покупки котла КВ-0,25 направьте запрос с указанием:

Требуемая тепловая мощность (0,25 МВт).
Вид топлива (каменный/бурый уголь).
Наличие требований по вспомогательному оборудованию (автоматика, насосы).

Контакты отдела продаж:

Тел.: +8-800-700-81-25
Email: heatexpert.ru@yandex.ru

7. Изготовление котлов под заказ и индивидуальные доработки

Мы производим котлы КВ-0,25 как по типовым проектам, так и по техническому заданию заказчика.

Возможные доработки:

Зеркальное исполнение (расположение штуцеров и патрубков с противоположной стороны).
Изготовление опускных газоходов.
Установка дополнительных топочных дверок (для резервного топлива-дров).
Изготовление из цельнотянутой бесшовной трубы ГОСТ 8732 (34) или стали 09Г2С.

Гарантия 12 месяцев. Расчетный срок службы — 10 лет.

Комплект поставки котла КВ 0.15

Цена водогрейного котла КВ 0.15 включает в себя котельный блок в изоляции, колосники, вентили, затворы, манометры, термометры, клапан. Ниже приведена подробная информация.

Дополнительное вспомогательное оборудование для работы котла КВ 0.15

Для эффективной и надежной работы котла КВ 0.15 в вашей котельной вам потребуется дополнительное оборудование - автоматика ЩУК, насос сетевой и подпиточный, газоходы и переходники для газового тракта, дымовая труба. Мы предлагаем рассмотреть типовые варианты комплектации.

В случае если у вас на объекте уже имеется насосное оборудование, мы можем проверить совместимость котла КВ 0.15 нашего производства и вашего оборудования.

Можем изготовить нестандартные узлы для выполнения быстрого монтажа котла - газоходы и узлы обвязки.

Типовую схему монтажа котла вы можете посмотреть во вкладке схемы подключения и монтаж.

Насос подпиточный

Цена: по запросу

Подпиточный насос поддерживает стабильное давление в системе отопления и восполняет потери теплоносителя (испарение, утечки).

Насос сетевой

Цена: по запросу

Сетевой (циркуляционный) насос обеспечивает принудительное движение теплоносителя в системе отопления. Подбирается по расходу (Q, м³/ч) и напору (H, м), которые зависят от мощности котла и гидравлического сопротивления сети.

Клапан термостатический смесительный

Цена: 13 000 ₽

Термостатический смесительный клапан

Устанавливается на байпасе котла и предотвращает попадание холодной воды в обратную магистраль. Поддерживает температуру на входе в котёл не ниже 55 °С, исключая конденсацию влаги на теплообменных поверхностях. Работает без внешнего питания — за счёт встроенного термочувствительного элемента, обеспечивающего фиксированную настройку.

Схема подключения и монтажа котла КВ 0.15

Монтаж водогрейного котла КВ 0.15 и вспомогательного оборудования в котельной должно производиться в соответствии с проектом и учетом требований СП 89.13330. 2016 «Котельные установки. Актуализированная редакция СНиП II-35-76» и «Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С). Правильный монтаж котла – залог его надежной и долгой работы.

Чтобы правильно подключить котел КВ-0.25 без дымососа на самотяге в котельной необходимо оставить проемы для обслуживания оборудования во время эксплуатации. На представленной здесь схеме указаны их минимальные размеры. Кроме того, в данной примерной схеме монтажа водогрейных котлов и оборудования указан перечень минимально необходимого вспомогательного оборудования для правильной работы котла.

К вспомогательному оборудованию при подключении промышленного водогрейного котла КВр относят - щит управления котлом, насос циркуляционный, насос подпиточной воды, бак запаса воды, расширительный мембранный бак, дымовую трубу, систему газоходов и дымосос, золоуловитель (по желанию).

В случае если подпиточная вода не соответствует по своим характеристикам требованиям к питательной воде, необходимо предусмотреть систему водоподготовки котловой воды.

Для котельных 1 категории, являющиеся единственным источником тепла системы теплоснабжения и обеспечивающие потребителей первой категории, не имеющих индивидуальных резервных источников тепла, необходимо предусмотреть полное резервирование оборудования – подключение 2 (двух) котлов, насосов, ТДМ. Пунктиром обозначено оборудование для резервирования.

Для котельных 2 категории, включающие в себя промышленные и производственные котельные резервирование нужно предусматривать по необходимости.

Схема подключения и монтажа {{parts_subject_r}} — Схема подключения и монтажа котла КВ 0.15

Тепловая схема подключения котла

Образец тепловой схемы подключения оборудования в котельной приведен на данной схеме. При эксплуатации очень важно грамотно осуществить подключение оборудования, установить все контрольно измерительные приборы, для контроля параметров работы котельной и запорную арматуру для оперативного переключения потока теплоносителя при плановой или аварийной остановке оборудования. Данную схему можно использовать как пример для разработки под свой объект или заказать у нас разработку индивидуальной схемы для вашей котельной.

Схема тепловая подключения котла — Тепловая схема подключения котла

Аэродинамическая схема котла КВ 0.15

Воздух в водогрейный котел подается вентилятором поддува через топочный короб под слой твердого топлива для обеспечения горения. На боковой панели топки котла имеется пробоотборочный штуцер для подключения манометра и тягонапорометра.

Автоматика котла КВ 0.15 по данным тягонапорометра производит контроль разряжения в топочной камере, блокируя работу вентилятора в случае снижения разряжения в топочной камере, и исключая выбивание дымовых газов из топки в котельный зал. Из топки дымовые газы поступают в первый конвективный пакет, разворачиваются в поворотном коробе и через второй конвективный пакет выходят в газоходы котельной.

Для ручной регулировки тяги и дутья и режимов горения в комплекте котла предусмотрены шиберы. Шибер на воздуховоде подачи в топочный короб регулирует количество воздуха подаваемого вентилятором. Шибер на выходе из котла позволяет произвести отключение котла от общей магистрали газоходов котельной, а также регулировку тяги создаваемой дымососом.

Схема котла аэродинамическая — Аэродинамическая схема котла КВ 0.15

Схема подключения котла КВ 0.15 без золоуловителя

Если вам не требуется высокая очистка дымовых газов, котел может работать без золоуловителя. Схема подключения при этом следующая - дымовые газы выходят из котла в газоходы котельной, затем в дымосос и далее снова по газоходам в дымовую трубу. В зависимости от компоновки котельной дымосос может устанавливаться как в котельной, так и на улице. Наш завод производит газоходы и переходники к ним. Получив схему вашей котельной мы можем изготовить для вас комплект газоходов, переходников нужных размеров и сечений. На месте такие детали собираются как конструктор. Обращаем ваше внимание, что газоходы требуют изоляции, для защиты персонала от ожогов, так как уходящие газы имеют высокую температуру, а на улице газоходы требуют изоляции для избежания образования конденсата.

Схема {parts_subject_r}} без золоуловителя — Схема подключения котла КВ 0.15 без золоуловителя

Схема подключения котла с золоуловителем

Золоуловитель для твердотопливного котла КВ 0.15 обычно требуется устанавливать в котельных расположенных в жилой зоне. Они позволяют произвести дополнительную очистку дымовых газов перед их выбросом в атмосферу. Золоуловители нашего завода могут устанавливаться как сразу за котлом, так и снаружи котельной. Кроме очистки воздуха золоуловители увеличивают сопротивление в газовом тракте, поэтому при их установке требуется дымосос большей мощности.

Установка контрольно-измерительных и предохранительных клапанов

При монтаже котла КВ 0.15 на участке водоподводящего трубопровода после задвижки, непосредственно перед входом во входной и на выходном трубопроводах устанавливаются по одному манометру и термометру. На входе или выходе из котла устанавливается устройство контроля расхода теплоносителя (реле протока). Кроме того, на выходном трубопроводе устанавливаются не менее двух предохранительных клапанов - один рабочий, второй резервный.

Все приборы, кроме реле протока входят в комплектацию котла. Реле протока входит в комплектацию щита управления данного котла, щит покупается отдельно.

Установка контрольно-измерительных приборов и предохранительных клапанов на котле — Установка контрольно-измерительных и предохранительных клапанов

Сертификат и качество котла КВ 0.15 HeatExpert

Водогрейные котлы КВ-0.25 МВт марки HeatExpert соответствуют строгим стандартам качества и безопасности, производятся в соответствии с требованиями ГОСТ 30735-2001 по Техническим Условиям завода.

Котлы имеют все необходимые сертификаты соответствия Техническим регламентам Таможенного союза:

ТР ТС 010/2011 «О безопасности машин и оборудования»
ТР ТС 032/2013 - «О безопасности оборудования, работающего под избыточным давлением».

Водогрейный котел КВ-0.25 без дымососа на самотяге имеет гарантийный срок 12 месяцев и срок работы при соблюдении правил монтажа и эксплуатации оборудования 10 лет.
