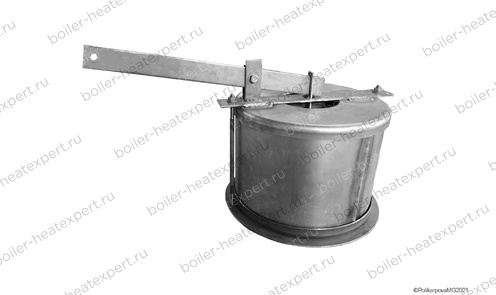

Клапан предохранительный самопритирающийся

Клапан предохранительный самопритирающийся (грузовой)

Самопритирающийся предохранительный клапан — это специализированная арматура прямого действия, предназначенная для защиты паровых котлов низкого давления (как правило, до 0,07 МПа) от превышения допустимого давления пара. Клапан является полноподъемным: при срабатывании он полностью открывается, быстро сбрасывая избыточный пар и предотвращая аварийную ситуацию.

Устройство и принцип работы

Корпус клапана сообщается с паровым пространством котла. Запорный орган (грибок) прижимается к седлу массой груза, имеющего форму опрокинутого стакана. При превышении давления пара заданного предела (настраивается массой груза) грибок поднимается, пар поступает в круговую щель груза и, воздействуя на его дно, обеспечивает полное и быстрое открытие клапана. Благодаря специальным лопаткам в щели груз начинает вращаться. После сброса избытка пара грибок опускается на седло, но каждый раз — в новое положение. Это и есть самопритирание — постепенное притирание рабочих поверхностей «грибок-седло» в процессе работы, что постоянно поддерживает высокую герметичность без специального обслуживания.

Преимущества конструкции

• Высокая надежность — простота конструкции, отсутствие пружины (давление создается массой груза).
• Самоподдерживающаяся герметичность — эффект самопритирания восстанавливает посадку, продлевая ресурс.
• Плавная и точная настройка — регулировка давления срабатывания изменением массы груза (добавлением/убавкой съемных колец)[reference:3].
• Легкая периодическая проверка — наличие рычага для принудительного открытия клапана вручную[reference:4].
• Долговечность — детали изготовлены из стали и чугуна, рассчитаны на длительную эксплуатацию[reference:5].

Область применения

Клапаны самопритирающегося типа устанавливаются на паровых котлах низкого давления: КП-300, 500, 700, 1000, 1500, 2000, 2500 и других, работающих при давлении не более 0,05–0,07 МПа. Клапан предназначен для работы на насыщенном паре.
