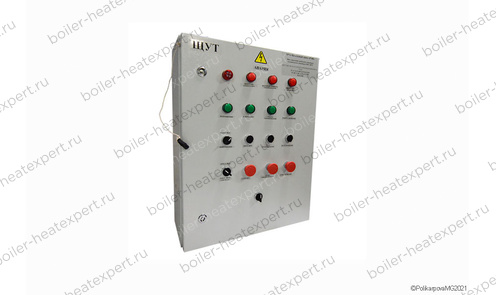

Щит управления механизированным бункером

Щит управления бункером механизированным – расширенное описание

Назначение и область применения
Щит управления предназначен для автоматизации работы бункера-накопителя сыпучих материалов (песок, уголь, щепа, зерно и т.п.) с гидравлическим приводом механизации («живое дно», шурующие планки или лопаты). Оборудование обеспечивает предупреждение аварийных ситуаций с помощью световой и звуковой сигнализации, а также ручное и автоматическое управление механизацией бункера.

Условия эксплуатации
Щит рассчитан на установку в трёхфазных цепях с заземлённой нейтралью (380 В, 50 Гц). Климатическое исполнение УХЛ4 – для отапливаемых помещений с температурой от +8 °С до +40 °С, относительная влажность не более 65% при +20 °С. Корпус стальной (степень защиты IP54), дверца запирается на замок с единым секретом. Рабочее положение – вертикальное (допускается отклонение до 5°).

Конструкция
Щит выполнен в металлическом корпусе, внутри установлена монтажная панель. На двери расположены кнопки управления, переключатели, светосигнальная арматура, измерители-регуляторы, таймеры. На задней стенке предусмотрены отверстия для вертикального крепления.

Функциональные возможности (автоматика)

• Режим «АВТО» (включается переключателем SA2) обеспечивает автоматическое поддержание уровня материала в разгрузочной горловине путём непрерывного циклического движения шурующих планок (лопат) «вперёд-назад». Положение планок контролируется бесконтактными путевыми выключателями. Запуск движения в направлении «назад» выполняется с задержкой 3 с. Автоматический режим блокируется при:
  • возникновении любой аварии (превышение времени хода, останов гидростанции, внешняя авария);
  • открытой крышке разгрузочной горловины;
  • переполненной разгрузочной горловине;
  • внешней блокировке (клеммы 5 и 6).
• Режим «НАЛАДКА» – режим частичной (ограниченной) функциональности, в котором отключены некоторые системы контроля механизации. Предназначен для настройки работы бункера при ремонтных и пуско-наладочных работах (проверка гидропривода, правильности подключения концевых выключателей).
• Ручное управление – при включённом режиме «АВТО» оператор может вручную запустить однократное исполнение цикла «вперёд-назад» даже при наличии сигнала «горловина заполнена» (кнопка SB3 «ВПЕРЕД/ПУСК»). Для внешней блокировки работы механизации предусмотрены клеммы для подключения выключателя/прерывателя «останов механизации бункера» («НЗ» клеммы 3 и 16).

Аварийные защиты
Щит производит аварийную остановку механизации бункера (с индикацией причины и звуком) при:

• превышении времени хода шурующих планок (уставка 30 с);
• аварийном останове привода гидравлической насосной станции;
• внешней аварийной остановке/блокировке («НР» клеммы 3 и 40).

Автоматика не позволяет пуск механизации бункера при возникновении любого из перечисленных видов аварийных ситуаций.

Настройка при пусконаладке
При пуско-наладочных работах в зависимости от характеристик материала (фракционный состав, насыпная плотность, влажность, слеживаемость и т.д.) специализированная организация должна произвести настройку таймера безопасности (поз. КТ2) с выбором оптимальной уставки czasu контроля продолжительности хода шурующих планок – превышение этого времени считается условием возникновения заклинивания.

Комплектация поставки

• корпус щита со смонтированным оборудованием;
• паспорт и руководство по эксплуатации;
• комплект подключаемых КИП.

Кабельная продукция для подключения КИП в комплект поставки не входит.

Монтаж и эксплуатация
Монтаж, эксплуатация и техническое обслуживание щита должны выполняться в соответствии с технической документацией, ПУЭ и ПТЭЭП. Монтаж производится специализированными организациями, имеющими разрешение. После монтажа щит подлежит приёмо-сдаточным, пусконаладочным испытаниям и комплексному опробованию. На основании типовой инструкции и местных условий должна быть разработана производственная инструкция, утверждённая руководителем предприятия-владельца.

Для получения полной технической документации и консультации по подбору обратитесь к производителю.
