Затвор-Мигалка МГ-150

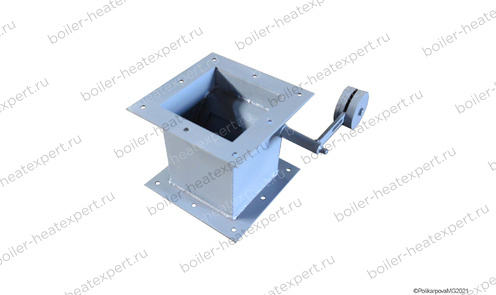

Затвор Мигалка МГ 150 - запорное устройство, служащее для автоматической выгрузки накопившейся пыли из бункеров и циклонов без остановки технологического процесса и участия персонала. Затвор-мигалка устанавливается на бункера всех типов циклонов.

Затвор-мигалка бывает двух видов: одинарный (с одной заслонкой) и сдвоенные (с двумя заслонками). Заслонки в сдвоенном затворе-мигалке срабатывают поочередно.

Устройство и принцип работы

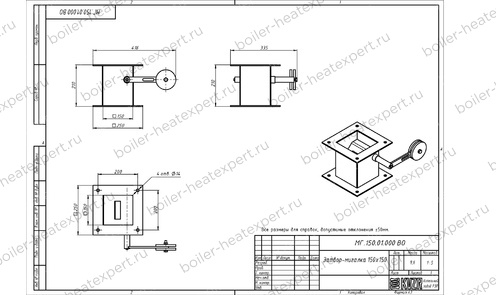

Затвор-мигалка МГ-150 выполняется из стали и имеет отверстие квадратного сечения. Пыль из бункера поступает в затвор, при этом заслонка затвора закрыта под действием противовеса. После того как скопившаяся пыль соберется в затворе в достаточном количестве, которое превышает вес противовеса, заслонка открывается и происходит опорожнение бункера — выгруз пыли. Если применяется двойная мигалка, то пыль выгружается на вторую заслонку, при этом происходит закрытие первой заслонки, благодаря противовесу. Система с двумя заслонками позволяет исключать подсос воздуха в очистительную установку.

Расположить груз на рычаге противовеса второй заслонки необходимо так, чтобы ее открытие происходило только после закрытия первой заслонки.
