Шлюзовый затвор

Шлюзовый затвор

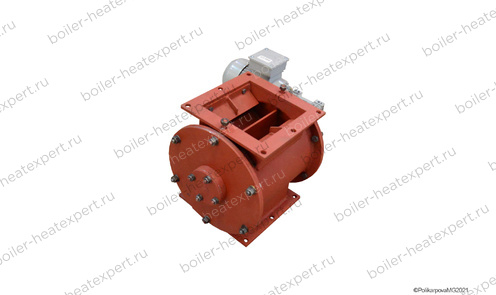

Затвор шлюзовый ШЗ устанавливается на все типы циклонов для непрерывной выгрузки накопившейся пыли без потери давления или подсоса воздуха внутрь системы.

Конструкция шлюзовых затворов легко адаптируется под любые производственные линии. Оборудование изготавливается как с круглыми, так и с квадратными или прямоугольными фланцами для удобства стыковки с бункерами, циклонами и трубами.

Электропитание изделия осуществляется от трехфазной сети переменного тока напряжением 380 В, частотой 50 Гц.

Устройство шлюзового питателя

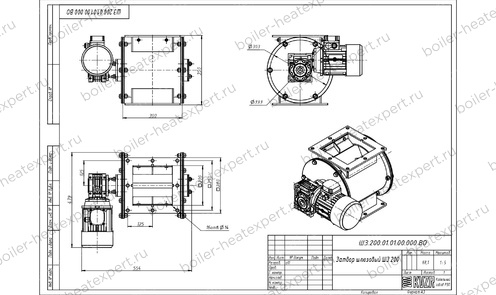

Затвор шлюзовый ШУ состоит из сварного корпуса, приваренных к нему фланцев. Торцевые крышки прикручиваются по бокам, закрывают рабочую камеру и фиксируют ротор. Узел комплектуется двумя радиальными шариковыми подшипниками, на которых свободно вращается ротор. Ротор состоит из центрального вала и продольных пластин (лопастей), образующих отсеки.

Шлюзовый затвор принцип работы

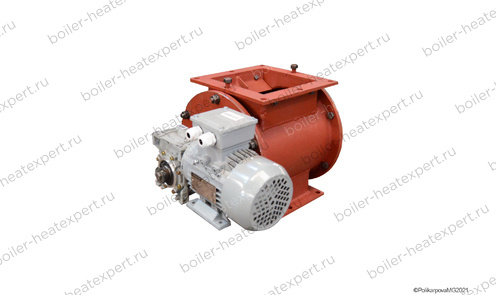

Ротор приводится во вращение с помощью червячного мотор – редуктора, закрепленного с помощью реактивной тяги с торца корпуса. При подаче электричества на электродвигатель, ротор начинает вращаться. Вращаясь, ротор захватывает сыпучий материал из верхней полости и перемещает его в нижнюю, не нарушая герметичности.

Заказ и консультации

Для того чтобы заказать и купить шлюзовый затвор необходимо указать следующие данные:

• Характеристики сырья: вид транспортируемого продукта, его температура и степень сыпучести.
• Производительность: требуемый объем выгрузки, м³/час.
• Размеры и тип фланцев: посадочные диаметры входного и выходного отверстий для надежной стыковки с бункером или циклоном.
• Рабочее давление: наличие разряжения или избыточного давления в системе (для расчета герметичности).
• Комплектация привода: тип мотор-редуктора, мощность (кВт) и требуемые обороты вращения вала ротора в минуту.
