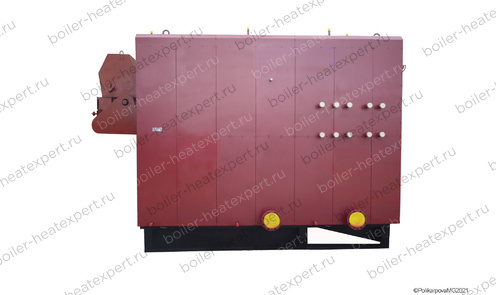

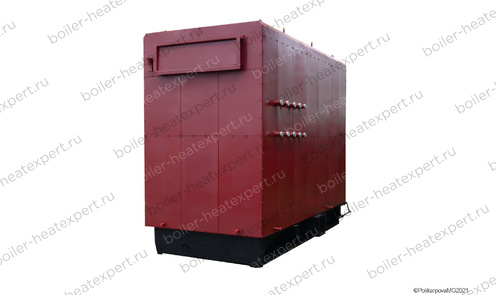

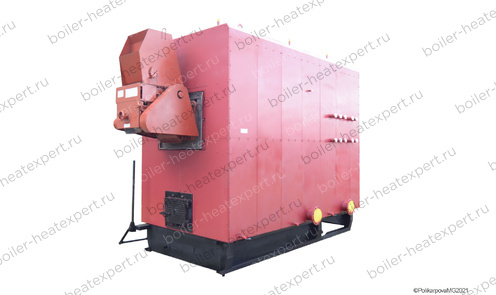

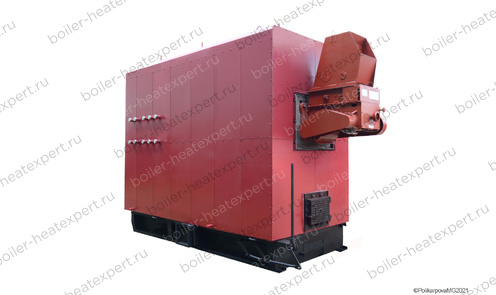

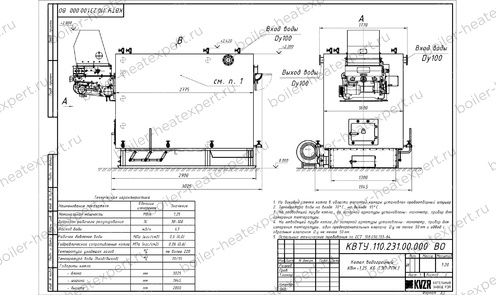

Водогрейный полумеханический котел КВм-1,1 (1100 кВт) с топкой ЗП-РПК для каменного и бурого угля

1. Назначение и область применения котла КВм-1,1 с забрасывателем и топкой ЗП-РПК

Котел водогрейный КВм-1,1 (1100 кВт) с топкой ЗП-РПК предназначен для получения горячей воды с температурой до 115 °С и рабочим давлением 0,3–0,6 МПа (3,0–6,0 кгс/см²) в системах отопления, вентиляции и горячего водоснабжения крупных производственных, коммунальных и социальных объектов. Оборудование рассчитано на сжигание каменного и бурого угля.

Полумеханический котел с забрасывателем ЗП и поворотной решеткой РПК применяется в механизированных котельных с системой топливоподачи (скребковый или ленточный транспортер) и шлакозолоудаления. Используется для теплоснабжения промышленных предприятий, жилых кварталов, административных зданий, школ, больниц.

Базовые параметры котла полумеханического КВм-1,1 с топкой ЗП-РПК:

• Тепловая мощность: 1,1 МВт (1100 кВт).
• Отапливаемая площадь (ориентировочно): до 12 700 м² (зависит от теплопотерь).
• Топливо: каменный и бурый уголь (фракция до 40 мм, влажность до 40%, зольность до 35%).
• Тип загрузки: механизированная (забрасыватель ЗП-400).
• Тип топки: ЗП-РПК (забрасыватель пневмомеханический + решетка с поворотными колосниками).
• Конструкция: стальной, водотрубный, горизонтальный.

2. Конструктивные особенности и характеристики котла механического КВм-1,1-115 ЗП-РПК

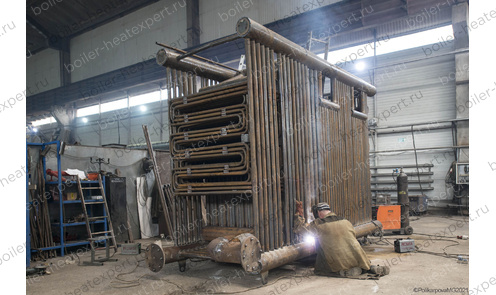

Котел выполнен двухблочным: котельный блок (сварная конструкция из труб сталь 20, газоплотная топочная камера, конвективная часть) и топка ЗП-РПК (забрасыватель + колосниковая решётка с поворотными секциями).

2.1. Котельный блок

• Газоплотная топочная камера: выполнена из труб сталь 20 с плавниковым оребрением (межтрубное пространство заварено). Полностью исключены присосы воздуха и прорыв дыма в котельный зал.
• Конвективная часть (двухходовая): пакеты труб в шахматном порядке для интенсивного теплосъема. Принцип противотока – глубокое охлаждение дымовых газов до 180–200 °С, КПД более 80%.
• Обмуровка: облегчённая из плит ПТЭ (базальтовое волокно) с обшивкой из стального листа.
• Люки для очистки: предусмотрены на боковых стенках для удаления сажи и золы с конвективных поверхностей.

2.2. Развитая двухходовая конвективная часть – экономайзер не требуется

Конвективная поверхность нагрева выполнена из пакетов труб, расположенных в шахматном порядке. Такая компоновка создаёт турбулентность потока дымовых газов, что обеспечивает максимально интенсивный теплосъём. Гидравлическая схема организована по принципу противотока: теплоноситель движется навстречу горячим газам.

Благодаря этому дымовые газы глубоко охлаждаются до 180–200 °С, а КПД котла превышает 80%. Высокая эффективность конвективной части позволяет отказаться от установки отдельного экономайзера – устройства, которое обычно требуется для дожига и доохлаждения газов в менее совершенных конструкциях.

Преимущества для вас:

• Упрощение обвязки котла – меньше узлов и соединений.
• Снижение капитальных затрат – не нужно покупать экономайзер.
• Отсутствие дополнительного аэродинамического сопротивления – можно использовать дымосос меньшей мощности.
• Экономия топлива и тепла без усложнения котельной.

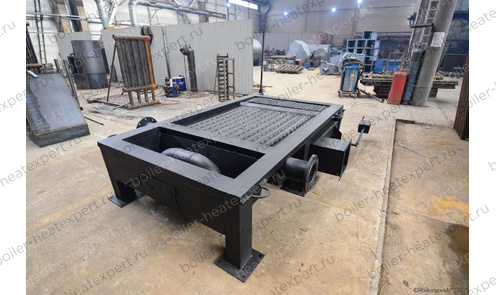

2.2. Колосниковая решётка с поворотными колосниками

• Неподвижная решётка с поворотными колосниками: решётка набирается из отдельных колосников, установленных на колосниковых балках. Колосники соединены тягой с рычажным механизмом для их поворота.
• Секции для очистки от шлака: решётка по ширине может состоять из одной или двух секций. Для облегчения очистки каждая секция по длине разделена на две группы с самостоятельными приводами. Это позволяет удалять шлак поочерёдно, не останавливая котёл.
• Поворотные колосники: расположение поворотных колосников определяется вашим техническим заданием – возможные варианты впереди/в центре/в задней части топочной решетки в зависимости от планировки вашей котельной.
• Альтернативное исполнение: вместо неповоротных плитчатых колосников может устанавливаться радиальная воздухораспределительная решётка (РВР) для работы на мелких фракциях.

2.3. Система заброса топлива

• Пневмомеханический забрасыватель: топка оснащается забрасывателем ЗП 400, который состоит из корпуса, ротора и пластинчатого питателя. Ротор работает по схеме верхнего выброса.
• Регулировка дальности заброса: осуществляется изменением частоты вращения ротора и угла наклона регулирующей плиты.
• Предохранительная муфта: на ведущем валу питателя установлена муфта, которая срабатывает при заклинивании, предотвращая поломку.
• Система подачи воздуха: дутьевой вентилятор подаёт воздух под решётку, количество регулируется шиберами.

2.4. Гидравлическая схема и циркуляция

Котел работает с принудительной циркуляцией теплоносителя (сетевой насос). Многоходовая схема с перегородками в коллекторах обеспечивает:

• Отсутствие застойных зон и локального перегрева металла.
• Высокую турбулентность потока, препятствующую образованию накипи.
• Равномерный прогрев трубной системы.

Подключение к системе отопления – через приварные фланцы или патрубки (расположение уточняется по проекту, возможно зеркальное исполнение).

3. Требования к качеству теплоносителя и водоподготовке

Для обеспечения безнакипного режима работы и заявленного срока службы (10+ лет) необходимо организовать водно-химический режим (ВХР) в соответствии с Правилами технической эксплуатации тепловых энергоустановок. На практике многие объекты используют водопроводную воду, что допустимо при её соответствии нормативам.

Рекомендация: перед подбором системы водоподготовки выполните химический анализ исходной воды. Для закрытых систем при использовании водопроводной воды, соответствующей СанПиН, сложная водоподготовка часто не требуется – достаточно периодической продувки котла.

Согласно СП 89.13330, ПТЭ ТЭ:

Если вода соответствует нормам теплосетей – можно использовать её без дорогостоящей ХВО, ограничившись продувкой котла. При сомнениях пришлите анализ нашим теплотехникам – поможем бесплатно.

4. Комплектация и опции поставки

Стандартный комплект поставки (два варианта исполнения):

• Блок котла в обшивке и изоляции или блок котла без обшивки (под тяжёлую кирпичную обмуровку) – по выбору заказчика.
• Полумеханическая топка ЗП-РПК (колосниковая решётка или топка ОУР с поворотными колосниками, механизм поворота).
• Забрасыватель ЗП-400 с электродвигателем, редуктором, муфтой.
• Дутьевой вентилятор.
• Комплект запорной арматуры и КИП (затворы дисковые – 2 шт., вентили запорные – комплект, предохранительные клапаны – 2 шт., термометры с оправой – 4 шт., манометры с кранами – 4 шт.).
• Чугунная топочная дверка, плита под забрасыватель.
• Паспорт изделия, руководство по эксплуатации.

Дополнительное оборудование (подбирается по запросу):

• Автоматика котла (щит управления, контроль температуры, давления, защита).
• Дымосос.
• Золоуловитель (циклон ЦН, БЦ, ЦБ) – при необходимости высокой степени очистки.
• Насосная группа (сетевые и подпиточные насосы).
• Транспортёры топливоподачи и шлакозолоудаления (скребковые или ленточные).
• Газоходы и переходники по индивидуальному заказу.

5. Транспортировка и монтаж

Механический котел КВм-1,1 с забрасывателем и топкой ЗП-РПК поставляется двумя блоками в максимальной заводской готовности. Транспортировка – ж/д и автотранспорт закрытого типа с верхней загрузкой в горизонтальном положении, исключающем смещение и удары. Монтаж должен производиться специализированной организацией, имеющей допуск к оборудованию, работающему под давлением.

Порядок монтажа: установка топки на фундамент, крепление анкерными болтами → установка котельного блока на топку → крепление забрасывателя на фронтальную плиту → подключение по воде и газу → монтаж арматуры, КИП, вентилятора, газохода.

6. Заказ и консультации

Для запроса коммерческого предложения или покупки котла полу механического КВм-1,1 -95 ЗП-РПК направьте запрос с указанием:

• Требуемая тепловая мощность (1,1 МВт).
• Вид топлива (каменный/бурый уголь, влажность, зольность).
• Желаемое исполнение топки (передний/средний/задний выгруз шлака).
• Требования к автоматизации и золоудалению.

7. Изготовление под заказ и индивидуальные доработки

Мы производим котлы с механической загрузкой КВм-1,1 с топкой ЗП-РПК как по типовым проектам, так и по техническому заданию заказчика.

Возможные доработки:

• Зеркальное исполнение (расположение штуцеров и патрубков с противоположной стороны).
• Изготовление чугунной топочной решетки с передним, средним или задним выгрузом шлака.
• Изготовление топки ОУР - водоохлаждаемой беспровальной решетки с передним, средним или задним выгрузом шлака.
• Изготовление котла и топки из цельнотянутой бесшовной трубы ГОСТ 8732 (34) или стали 09Г2С.
• Дополнительные люки для обслуживания.
