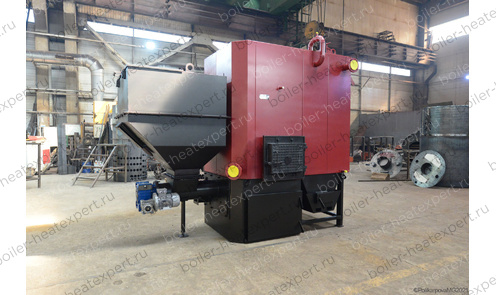

Автоматический твердотопливный котел с бункером HeatExpert 0.4 МВт

1. Назначение и область применения автоматического твердотопливного котла длительного горения с бункером HeatExpert 0,4 МВт

Котел с автоматической подачей и бункером длительного горения на твердом топливе КВм КБ-0,4 МВт (400 кВт) предназначен для генерации горячей воды с температурой до 95 или 115 °С и рабочим давлением до 0,6 МПа (6,0 кгс/см²) в системах отопления, вентиляции и горячего водоснабжения объектов производственного, коммерческого и жилищно-коммунального назначения. Это водогрейный котел с автоматической подачей угля, который работает без постоянного присутствия кочегара.

Оборудование рассчитано на автоматическое сжигание каменного и бурого угля. Водогрейный автоматический твердотопливный котел с бункером, шнеком и ретортой 0,4 МВт применяется в качестве основного источника тепла в стационарных, встроенных и блочно-модульных котельных на объектах:

Производственные и складские помещения: цеха, ангары, ремонтные мастерские, автосервисы и СТО, логистические комплексы и склады, производственные помещения, сушильные камеры, мебельные и деревообрабатывающие предприятия.

Сельское хозяйство: теплицы, животноводческие фермы, птичники, зерносушилки и хранилища.

ЖКХ и соцсфера: школы, детские сады, санатории, больницы, клубы, магазины, административные здания, объекты культуры.

Базовые параметры автоматического угольного котла длительного горения с бункером HeatExpert -0,4 МВт:

• Отапливаемая площадь (ориентировочно): до 4300 м² (зависит от теплопотерь здания).
• Топливо: каменный и бурый уголь, фракция от 0 до 100 мм (семечко, мелкий орех, допускается содержание кусков до 100 мм до 10%). Работа на угле без предварительного дробления – экономия на подготовке топлива.
• Тип топки: ретортная, автоматическая, с шнеком и бункером.
• Автономность: до 23 часов в среднем за сезон, до 1 суток при минимальной нагрузке.
• Тип конструкции: водотрубный, вертикальный. Высокая скорость воды в трубах предотвращает образование накипи и локальный перегрев.

2. Конструктивные особенности и характеристики автоматического котла 0,4 МВт на угле

Котел представляет собой стальную сварную конструкцию из труб сталь 20, оснащён системой автоматической подачи топлива и золоудаления.

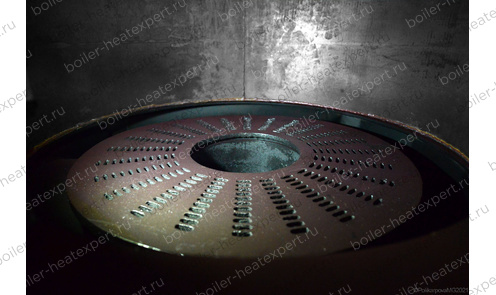

2.1. Ретортная горелка и система подачи топлива

• Автоматическая ретортная горелка с бункером и шнеком работает на угле от 15 мм до 50 мм (семечко, мелкий орех), допускается применение кусков до 100 мм до 10%. Шнековая подача угля обеспечивает равномерное поступление топлива.
• Шнековая подача с защитой от заклинивания при попадании породы или твердых включений.
• Ворошитель угля в бункере предотвращает зависание топлива.
• Объем штатного бункера 0,8 м³ (до 1040 кг угля). По желанию заказчика устанавливаем бункеры увеличенного объема – 2 или 3 м³ для увеличения автономности.
• Встроенное автоматическое золоудаление: шнек выгружает золу и шлак в емкость-накопитель.

2.2. Теплообменник (водотрубная конструкция)

• Топочная камера и конвективная часть выполнены по водотрубной схеме из стали 20.
• Развитая поверхность нагрева обеспечивает КПД до 80% и снижает температуру уходящих газов до 220 °С.
• Турбулентное движение теплоносителя исключает застойные зоны, перегрев металла и отложение накипи.
• Рабочее давление до 0,6 МПа (6 кгс/см²) – котел устойчив к гидроударам.

2.3. Система автоматики и безопасности промышленного исполнения

• Удобная панель управления позволяет задавать температурный режим, учитывать погодные условия и программировать работу по времени суток (погодозависимое регулирование, снижение температуры в нерабочее время).
• Частотный привод вентилятора поддува – экономия электроэнергии.
• Автоматическая защита от конденсата.
• Автономная система пожаротушения в зоне шнека – безопасность даже при отключении электричества.

2.4 Гидравлическая схема и циркуляция

Автоматический котел на угле с бункером длительного горения и шнеком мощнотьсю 0,4 МВт работает по прямоточной схеме или с естественной циркуляцией. Движение теплоносителя организуется таким образом, чтобы обеспечить:

• Отсутствие застойных зон, для исключения зон перегрева металла.
• Скорость потока, препятствующую выпадению взвешенных частиц и образованию накипи (турбулентный режим).

В верхних точках коллекторов предусмотрены штуцеры для выпуска воздуха. Подключение к системе отопления – через приварные фланцы или патрубки (расположение уточняется по проекту, возможно зеркальное исполнение).

2.5 Обмуровка и тепловая изоляция

• Теплоизоляционный слой: плиты базальтового волокна (ПТЭ) повышенной жесткости, позволяющие сохранять геометрию при температурах до 600°С.
• Покровный слой: обшивка из листовой стали, окрашенная эмалью. Обеспечивает защиту изоляции от механических повреждений и обеспечивает температуру обшивки снаружи не более 50 °С.

3. Требования к качеству теплоносителя и водоподготовке

Для обеспечения безнакипного режима работы котла и заявленного срока службы (10+ лет) необходимо организовать водно-химический режим (ВХР) в соответствии с Правилами технической эксплуатации тепловых энергоустановок. Однако на практике многие объекты используют водопроводную воду, и это допустимо, если ее показатели соответствуют нормативам.

Рекомендация: перед подбором системы водоподготовки выполните химический анализ исходной воды (исходной воды из вашего источника). В большинстве случаев для закрытых систем отопления при использовании водопроводной воды, соответствующей СанПиН, дополнительная сложная водоподготовка не требуется – достаточно обычной деаэрации и умягчения, если это необходимо по результатам анализа.

Котел с атоматической ретортной топкой 0,4 МВт имеет турбулентный поток теплоносителя, что снижает риск отложения шлама и накипи, но не отменяет необходимость контроля качества подпиточной воды. Согласно требованиям СП 89.13330, ПТЭ ТЭ:

Если вода соответствует нормам для теплосетей (обычно водопроводная вода в городах им соответствует) – можно использовать ее без дополнительной обработки, ограничившись периодической продувкой котла для удаления возможного шлама и воздуха.

Таким образом, не всегда требуется дорогостоящая ХВО: начните с анализа, и, возможно, ваш промышленный автоматический котел 0,4 МВт на угле прослужит в безнакипном режиме долгие годы на обычной водопроводной воде.

Если после анализа останутся сомнения — пришлите результаты нашим теплотехникам, мы бесплатно подскажем, нужно ли ставить систему ВПУ.

4. Комплектация и опции поставки

Стандартный комплект поставки:

• Автоматический котел на угле 0,4 МВт в сборе с обмуровкой и обшивкой.
• Топливный бункер с ворошителем (объем 0,8 м³). По требованию возможна замена на бункер 2 или 3 м³.
• Шнековая система подачи топлива, ретортная горелка, электродвигатель и редуктор.
• Система автоматического золоудаления (шнек, емкость-накопитель).
• Вентилятор наддува с частотным регулированием.
• Комплект запорной арматуры и КИП (манометры, термометры, предохранительные клапаны).
• Автоматика управления котлом.
• Паспорт изделия, руководство по эксплуатации, инструмент для чистки.

Дополнительное оборудование (по запросу):

• Дымосос.
• Золоуловитель (циклон).
• Насосная группа (сетевые/подпиточные/рециркуляции).
• Газоходы и переходники по индивидуальному заказу.

5. Транспортировка и монтаж

Котел поставляется в максимальной заводской готовности. Транспортировка – любым видом крытого транспорта (открытым с укрытием брезентом) в вертикальном или горизонтальном положении. Монтаж должен производиться специализированной организацией, имеющей допуск к работе с оборудованием под давлением.

6. Заказ и консультации

Чтобы купить автоматический твердотопливный котел длительного горения с бункером 0,4 МВт направьте запрос с указанием:

• Требуемая тепловая мощность (МВт).
• Вид топлива (каменный/бурый уголь, фракция).
• Расположение бункера (правое/левое).
• Желаемый объем бункера (0,8 / 2 / 3 м³).
• Наличие требований по вспомогательному оборудованию.

7. Изготовление котлов под заказ и индивидуальные доработки

Мы производим автоматические угольные котлы длительного горения 0,4 МВт, как по типовым проектам, так и по техническому заданию заказчика.

Возможные доработки:

• Зеркальное исполнение (расположение штуцеров и патрубков с противоположной стороны).
• Увеличенный бункер для топлива (2 или 3 м³).
• Изготовление из цельнотянутой бесшовной трубы ГОСТ 8732 (34) или стали 09Г2С.
• Дополнительные люки для обслуживания.
