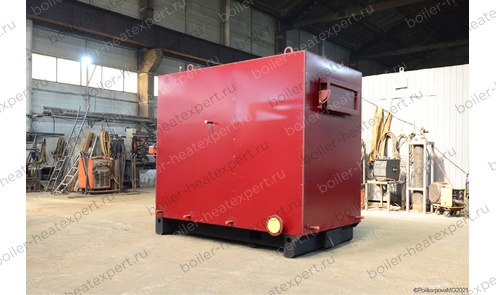

Котел 0.47 МВт HeatExpert: водогрейный на угле и дровах

1. Назначение и область применения комбинированного котла HeatExpert уголь дрова 0,47 КБД

Котел водогрейный 0,47 МВт (470 кВт) дрова уголь ГОСТ 30735 предназначен для генерации горячей воды с температурой до 95 или 115 °С, и рабочим давлением 0,3 - 0,6 кгс/см (3,0 - 6,0) МПа, используемой в системах отопления, вентиляции и горячего водоснабжения объектов производственного, коммерческого и жилищно-коммунального назначения.

Оборудование рассчитано на сжигание твердого топлива (каменный и бурый уголь, дрова поленья и крупнокусковые древесные отходы). Твердотопливные угольно дровяные котлы 0,47 МВт до 115 градусов применяются в качестве основного источника тепла в стационарных, встроенных и блочно-модульных котельных таких объектов как:

Производственные и складские помещения: Отопление цехов, ангаров, ремонтных мастерских, автосервисов и СТО, логистических комплексов и складов, производственных помещений, сушильных камерах.

Сельское хозяйство: Обогрев теплиц, животноводческих ферм, птичников, зерносушилок и хранилищ.

ЖКХ и соцсфера: Автономное теплоснабжение школ, детских садов, санаториев, больниц, клубов, магазинов, административных зданий и объектов культуры.

Базовые параметры отопительного котла HeatExpert 0.47 МВт на угле и на дровах:

• Отапливаемая площадь (ориентировочно): до 5100 м² (зависит от региона теплопотерь здания).
• Основное топливо: каменный и бурый уголь марок ДПК, ДО, БК, антрацит.
• Резервное топливо: дрова поленья и крупнокусковые древесные отходы.
• Тип загрузки: ручной.
• Тип котла 0,47 МВт на угле и дровах: стальной, трехходовой, горизонтальный, газоплотный.
• Тип конструкции: водотрубный. В отличие от жаротрубных котлов, где большой объем воды прогревается медленно, водотрубная конструкция котла 0,47 для дров и угля обеспечивает быстрый выход на рабочий режим и меньшую металлоемкость. Движение теплоносителя внутри труб с высокой скоростью предотвращает образование накипи и локальный перегрев металла.

2. Конструктивные особенности и характеристики угольно дровяного котла 0.47 МВт

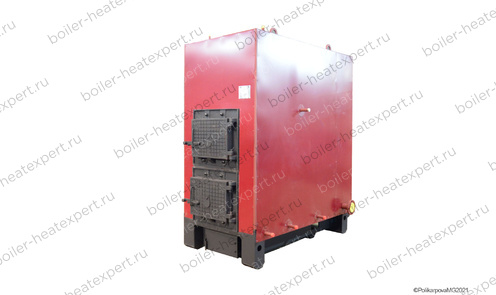

Котел представляет собой стальную сварную конструкцию из труб сталь 20, состоит из топочной камеры экранированного типа и конвективной поверхности нагрева.

2.1. Топочная камера угольно дровяного котла 0.47-115 (95) КБД

• Выполнена из круглых труб марки Ст 20, расположенных с шагом, обеспечивающим газоплотность.
• Герметизация: межтрубное пространство заварено стальной полосой (калиброванной лентой). Это исключает присосы воздуха, дестабилизирующие процесс горения и снижающие КПД.
• Фронтальная часть оборудована двумя загрузочными дверцами и поддувальной дверцей (зольником).

2.2. Конвективная часть

• Эффективная поверхность теплопередачи снижает температуру уходящих газов менее 220 °С и обеспечивает высокое КПД 80 %.
• Горизонтальный газоход, в котором размещены два пучка труб (конвективные пакеты) разделенные перегородкой.
• Компоновка труб: шахматный пучок. Такая схема обеспечивает турбулизацию потока дымовых газов, увеличивая коэффициент теплопередачи.
• Для очистки наружных поверхностей нагрева от сажи предусмотрены люки (чистки) на боковых стенках котла.
• Для удаления шлама и продувки нижних точек предусмотрены дренажные штуцеры.
• Для удаления воздуха в верхней части котла предусмотрены воздушники.

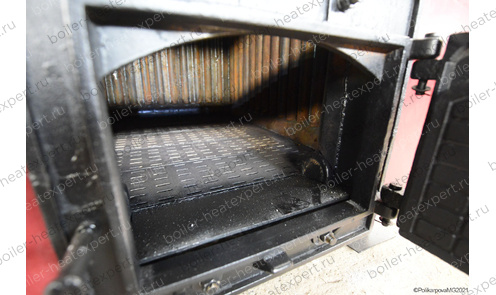

2.3. Топочная решетка может быть выполнения в двух видах

• Тип: колосникова слоевая, провальная и оур беспровальная
• Материал колосниковой решетки: чугунное литье (колосники). Конструкция щелевидных отверстий подобрана таким образом, чтобы обеспечить равномерное распределение первичного воздуха по слою топлива и эффективное удаление шлаковой мелочи в зольник.

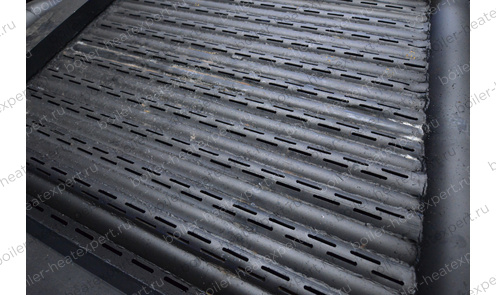

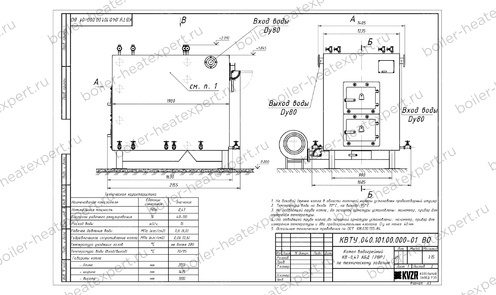

• Материал ОУР: стальные трубы наполненные водой с межтрубной стальной полосой с отверстиями (водяные колосники). Диаметр отверстий подобран таким образом, чтобы обеспечить равномерное распределение воздуха по топливному слою и удержание топлива на поверхности колосников до его полного догорания.
• Зольник: оснащен дверцей для удаления золы.

2.4. Система газовоздушного тракта

• Воздух подается принудительно дутьевым вентилятором (вентилятор входит в стандартную поставку).
• Регулирование мощности осуществляется изменением производительности вентилятора (шибером или частотным преобразователем) и толщиной слоя топлива.
• На выходе из котла установлен шибер для регулировки тяги.

2.5 Гидравлическая схема и циркуляция

Промышленный котел 0,47 МВт под уголь и дрова для отопления работает по прямоточной схеме или с естественной циркуляцией. Движение теплоносителя организуется таким образом, чтобы обеспечить:

• Отсутствие застойных зон, для исключения зон перегрева металла.
• Скорость потока, препятствующую выпадению взвешенных частиц и образованию накипи (турбулентный режим).

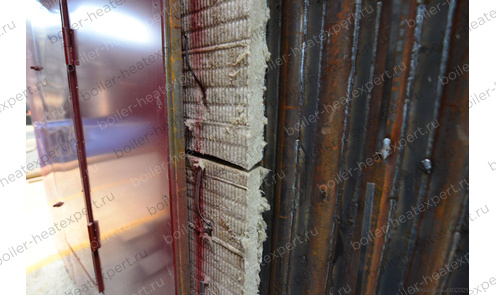

2.6 Обмуровка и тепловая изоляция

• Теплоизоляционный слой: плиты базальтового волокна (ПТЭ) повышенной жесткости, позволяющие сохранять геометрию при температурах до 600°С.
• Покровный слой: обшивка из листовой стали, окрашенная эмалью. Обеспечивает защиту изоляции от механических повреждений и обеспечивает температуру обшивки снаружи не более 50 °С.

4. Требования к качеству теплоносителя и водоподготовке для котла 0,47 МВт уголь-дрова

Для обеспечения безнакипного режима работы комбинированного котла и заявленного срока службы (10+ лет) необходимо организовать водно-химический режим (ВХР) в соответствии с Правилами технической эксплуатации тепловых энергоустановок. Однако на практике многие объекты используют водопроводную воду, и это допустимо, если ее показатели соответствуют нормативам.

Рекомендация: перед подбором системы водоподготовки выполните химический анализ исходной воды (исходной воды из вашего источника). В большинстве случаев для закрытых систем отопления при использовании водопроводной воды, соответствующей СанПиН, дополнительная сложная водоподготовка не требуется – достаточно обычной деаэрации и умягчения, если это необходимо по результатам анализа.

Комбинированный котел КВр-0,47 КБД имеет турбулентный поток теплоносителя, что снижает риск отложения шлама и накипи, но не отменяет необходимость контроля качества подпиточной воды. Согласно требованиям СП 89.13330, ПТЭ ТЭ:

Если вода соответствует нормам для теплосетей (обычно водопроводная вода в городах им соответствует) – можно использовать ее без дополнительной обработки, ограничившись периодической продувкой котла для удаления возможного шлама и воздуха.

Таким образом, не всегда требуется дорогостоящая ХВО: начните с анализа, и, возможно, ваш котел 0,47 МВт дрова уголь прослужит в безнакипном режиме долгие годы на обычной водопроводной воде.

Если после анализа останутся сомнения — пришлите результаты нашим теплотехникам, мы бесплатно подскажем, нужно ли ставить систему ВПУ.

5. Комплектация  промышленного котла 0.47 МВт на угле и дровах и опции поставки

Стандартный комплект поставки:

• Стальной котел водогрейный 0,47 МВт 115 С угольно дровяной в сборе (с обмуровкой и обшивкой).
• Комплект колосников.
• Дутьевой вентилятор (с шибером и переходником).
• Комплект запорной арматуры и КИП.
• Предохранительный клапан.
• Дверцы топочные и зольниковые (в сборе).
• Паспорт изделия.
• Руководство по монтажу и эксплуатации.

Дополнительное оборудование (по запросу, за отдельную плату):

• Тягодутьевая машина (дымосос).
• Щит управления и безопасности (шкаф автоматики). Автоматика контролирует критичные параметры: отключает дутьевой вентилятор при превышении температуры/давления и блокирует запуск при отсутствии протока воды. Это защита от человеческого фактора (забыл открыть задвижку, переложил угля или дров).
• Золоуловитель (циклон или батарейный циклон).
• Насосная группа (сетевые/рециркуляционные насосы).

6. Транспортировка и монтаж

Водогрейный котел 0,47 МВт на дровах и углях поставляется во все регионы России и Зарубежья в максимальной заводской готовности. Транспортировка допускается любым видом крытого транспорта (или открытым с обязательным укрытием брезентом) в вертикальном или горизонтальном положении, исключающем смещение и удары.

Монтаж должен производиться самостоятельно или специализированной организацией, персоналом, имеющим допуск к работе с оборудованием, работающим под давлением.

7. Заказ и консультации

Для того чтобы запросить коммерческое предложение или купить  котел 0,47 МВт КДБ уголь дрова необходимо направить запрос с указанием следующих данных:

• Тепловая мощность (МВт).
• Вид топлива (основной/резервный).
• Техническое задание для спец исполнения котла 0,47 МВт115 °С уголь дрова.
• Наличие требования по вспомогательному оборудованию.

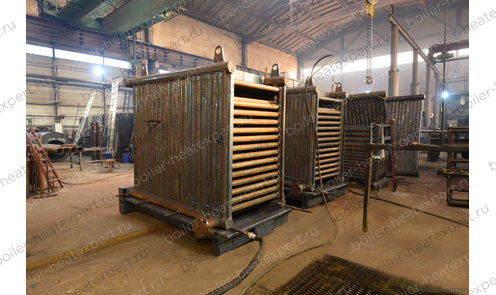

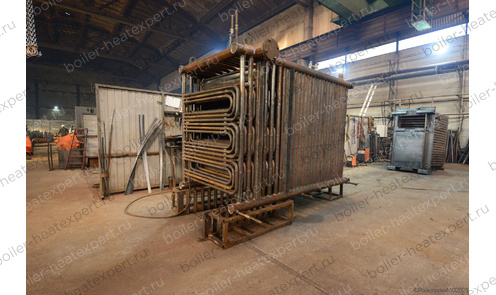

8 Изготовление комбинированных котлов 0,47 МВт 115 °С HeatExpert на твердом топливе угле и дровах под заказ и с индивидуальными доработками по техническому заданию Заказчика.

Мы производим твердотопливные водогрейные отопительные котлы 0.47 МВт уголь дрова не только по типовым проектам, но и по техническому заданию заказчика.

Мы можем изготовить для вас:

• Зеркальное исполнение (расположение штуцеров и патрубков с противоположной стороны).
• Изготовление опускных газоходов.
• Установку дополнительных топочных дверок или изменение размера дверок для удобства обслуживания.
• Изготавливаем котлы 0,47 МВт дрова уголь других материалов, например, из цельнотянутой бесшовной трубы ГОСТ 8732 (34) или стали 09Г2С.
