Котел КВГМ 0.3-95 (115) HeatExpert, работающий на газе, дизеле, мазуте

Видео

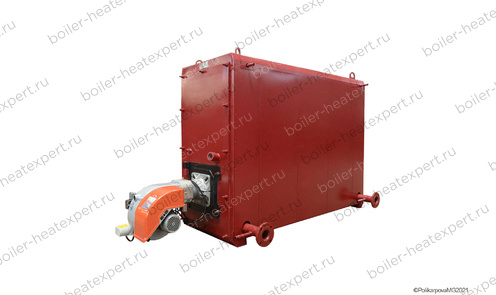

Котел 0.3 МВт / 300 кВт HeatExpert на мазуте

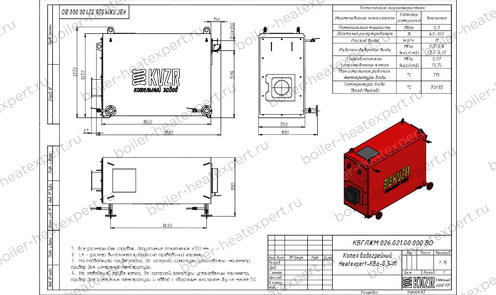

Чертеж котла 0.3 МВт / 300 кВт HeatExpert мазутного

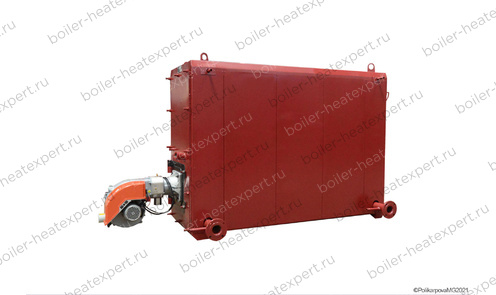

Котел мазутный 0.3 МВт / 300 кВт HeatExpert

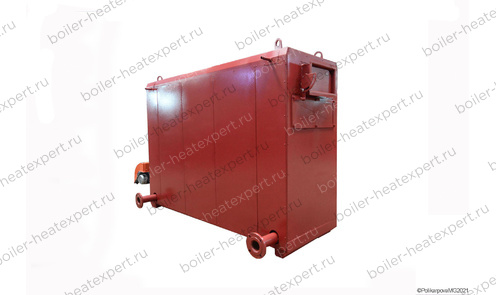

Котел на мазутном топливе 0.3 МВт / 300 кВт HeatExpert

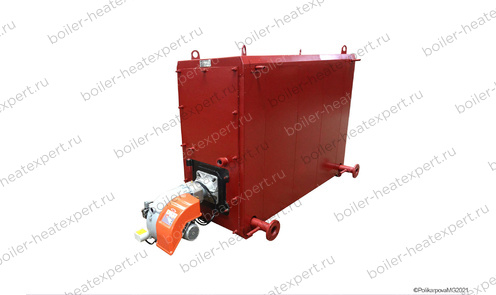

Мазутный водогрейный котел HeatExpert 0.3 МВт / 300 кВт

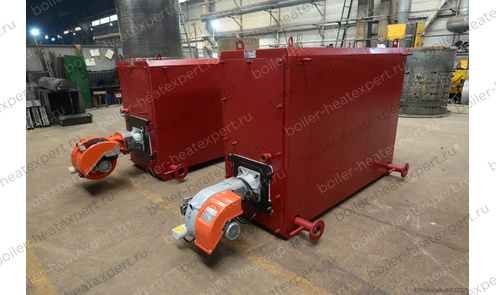

Мазутный отопительный котел 0.3 МВт / 300 кВт HeatExpert

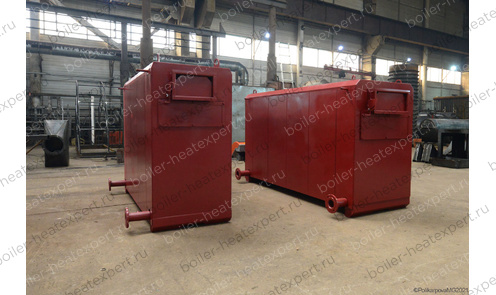

Котел HeatExpert 0.3 МВт / 300 кВт на мазуте промышленный

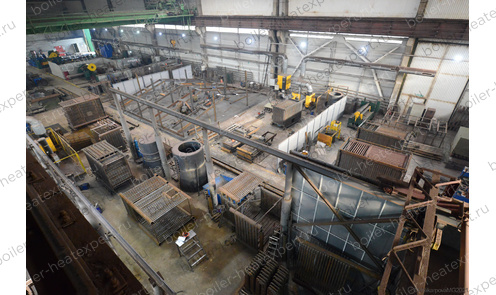

Производство мазутного котла 0.3 МВт / 300 кВт HeatExpert

Котел на мазуте 0.3 МВт / 300 кВт HeatExpert

Мазутный котел 0.3 МВт / 300 кВт HeatExpert чертеж

Мазутный котел 0.3 МВт / 300 кВт HeatExpert

Котел 0.3 МВт / 300 кВт на мазутном топливе HeatExpert

Водогрейный мазутный котел HeatExpert 0.3 МВт / 300 кВт

Отопительный мазутный котел 0.3 МВт / 300 кВт HeatExpert

Промышленный котел 0.3 МВт / 300 кВт на мазуте HeatExpert

Мазутный котел 0.3 МВт / 300 кВт HeatExpert производство

Преимущества котла КВ ГМ 0,3-95 (115) марки HeatExpert

Водотрубная трехходовая конструкция.

В отличие от жаротрубных аналогов, котел выполнен по водотрубной схеме (трубы Сталь 20), что обеспечивает быстрый выход на режим, низкую металлоемкость и высокую ремонтопригодность. Все элементы топочной камеры равномерно охлаждаются теплоносителем. Отсутствие трубных досок исключает деформации и разрывы сварных швов.

Турбулентный поток теплоносителя.

Многоходовая гидравлика создает высокую скорость воды, предотвращая образование накипи и локальные перегревы. Это продлевает срок службы и снижает требования к водоподготовке.

Развитая конвективная часть.

Шахматное расположение труб и принцип противотока максимально поглощают тепло дымовых газов, снижая температуру уходящих газов ниже 180-200 °С и давая КПД 92 %.

Работа с горелками различных производителей.

Отечественными ротационными горелками РГМГ, ГМГ, ГМ;
Инжекционными горелками БИГ;
Двухступенчатыми и модулируемыми горелками ILKA, IL-S-T, FLAMEAIR, TES, GARANT и других производителей.

Адаптация под любой проект.

Возможно зеркальное исполнение патрубков, изготовление амбразуры под вашу горелку, увеличение разности температур на входе и выходе из котла до 40 °С, изготовление из стали 09Г2С или бесшовной трубы ГОСТ 8732. Мы подстроим котел под ваши тех задание.

Гарантия 12 месяцев. Расчетный срок службы — 10 лет.

Подробное описание

Вид топки: Мазутная горелка
Максимальная тепловая мощность: 0.3 МВт
Топливо: Мазут, Отработанное масло, Нефть, Жидкое
Отапливаемая площадь: от 2300 до 3300 м²

Все характеристики

Водогрейный газомазутный котел марки HeatExpert КВ ГМ 0,3-95 /115 °С работает с российскими двухступенчатыми и модулируемыми горелками EMMA, ILKA, GARANT L, Pikinno, Therminator, Бернар, ГБЛ, АПНД, ГМГ, ГГ, инжекционными горелками БИГ, ротационными РГМГ, импортными горелками UNIGAS, BALTUR, ECOSTAR, Ecoflam, FBR, Weishaupt и прочими блочными горелками. Оборудование может работать на газе, дизеле, мазуте марки М-40, М-100, нефти, легком мазуте, возможна работа на печном топливе, газовом конденсате, дизельном топливе.

Цена с НДС 395 000 ₽

Уточнить цену с доставкой до вашего города

Рассмотреть другие варианты?

Заполнить опросный лист Уточнить параметры Похожие модели

Характеристики

Описание

Комплект поставки

Потребуются

Схема подключения

Сертификаты

Подбор котла

Технические характеристики газомазутного котла КВГМ 0.3

Подобрать другую модель по вашим ТХ

Бренд: HeatExpert

Тип: Котел КВГМ

Марка: Котел HeatExpert КВГМ 0.3

Вид: Водогрейный

Тип отопительного котла: Жидкотопливный

Вид топки: Мазутная горелка

Совместимое горелочное устройство: Длинофакельные горелки отечественных и импортных производителей

Максимальная тепловая мощность: 0.3 МВт

Максимальная тепловая мощность: 300 кВт

Максимальная тепловая мощность: 0.26 Гкал

Диапазон регулирования мощности: 30-100 %

Диапазон регулирования мощности: 90-300 кВт

Топливо: Мазут, Отработанное масло, Нефть, Жидкое

Низшая теплота сгорания проектного топлива: 9260 кКал/кг

КПД котла на МАЗУТЕ, не менее: 92 %

Расход МАЗУТА при максимальной нагрузке котла: 33 кг/ч

Расход МАЗУТА среднечасовой за отопительный сезон: 19 кг/ч

Расход условного топлива при максимальной нагрузке котла: 44 кг/ч

Максимальная температура воды на выходе из котла: 115 °C

Минимальная температура воды на входе в котел: 55 °C

Разница температуры воды на входе и выходе из котла, ∆t: 25 °C

Давление теплоносителя: 0.3-0.6 (3-6) МПа (кгс/см²)

Номинальный расход теплоносителя: 10 м³/ч

Расход теплоносителя через котел min-max: 8-13 м³/ч

Водяной объем котла: 250 л

Гидравлическое сопротивление при номинальном расходе, не более: 0.07 (0.7) МПа (кгс/cм²)

Аэродинамическое сопротивление: 430 (43) Па (мм. вод. ст.)

Давление в топочной камере: 480 (48) Па (мм. вод. ст.)

Размер топочной камеры: длина*ширина*высота: 1450х500х700 мм

Объем топочной камеры: 0.51 м³

Тяга: Под наддувом

Объем уходящих газов: 650 м³/ч

Температура уходящих газов, не более: 187 °C

Присоединительные размеры по водяному тракту: 50 Ду

Присоединительные размеры газохода уходящих газов, ширина*высота / сечение: 300х150 / 0.05 мм/м²

Габаритные размеры корпуса котла (без дренажей, амбразуры, топочного устройства, входа выхода), длина*ширина*высота: 1650х700х1270 мм

Габаритные размеры котла, длина*ширина*высота: 1880х890х1370 мм

Масса: 680 кг

Конструкция котла: Водотрубная

Количество контуров теплоносителя: Одноконтурный

Количество ходов дымовых газов: Трехходовой

Размещение: Напольный

Тип камеры сгорания: Закрытый

Управление: Электронное

Энергонезависимый: Нет

Тип питания: Трехфазное

Встроенный циркуляционный насос: Нет

Встроенный расширительный бак: Нет

Энергоэффективность: Высокая

Срок службы: 10 лет

Страна производства: Россия

Завод изготовитель: ООО Котельный завод "РЭП"

Регистрационный номер Минпромторга: 1

Особенность: 1

Отапливаемая площадь: от 2300 до 3300 м²

Отапливаемый объем: от 6900 до 10000 м³

1. Назначение и область применения газомазутного котла КВГМ 0,3 МВт марки HeatExpert

Котел водогрейный газомазутный КВГМ 0,3 МВт (300 кВт) ГОСТ 30735 предназначен для генерации горячей воды с температурой до 95 или 115 °С, разностью температур воды на входе и выходе из котла 25 и 40°С, и рабочим давлением 0,3 - 0,6 кгс/см (3,0 - 6,0) МПа, используемой в системах отопления, вентиляции и горячего водоснабжения объектов производственного, коммерческого и жилищно-коммунального назначения.

Оборудование рассчитано на сжигание газа, дизеля, мазута марки М-40, М-100, нефти, легкого мазута, возможна работа на печном топливе, газовом конденсате, дизельном топливе. Газомазутные котлы КВГМ 0,3 могут работать в режимах до 95 и 115 градусов Цельсия, применяются в качестве основного источника тепла в стационарных, встроенных и блочно-модульных котельных таких объектов как:

Производственные и складские помещения: Отопление цехов, ангаров, ремонтных мастерских, автосервисов и СТО, логистических комплексов и складов, производственных помещений, сушильных камерах.

Сельское хозяйство: Обогрев теплиц, животноводческих ферм, птичников, зерносушилок и хранилищ.

ЖКХ и соцсфера: Автономное теплоснабжение школ, детских садов, санаториев, больниц, клубов, магазинов, административных зданий и объектов культуры.

Базовые параметры отопительного котла HeatExpert КВГМ-0.3 -115 МВт на газе и жидком топливе:

Отапливаемая площадь (ориентировочно): до 3300 м² (зависит от региона теплопотерь здания).
Топливо: природный и сжиженный газ низкого и среднего давления, дизельное топливо, мазут марки М-40, М-100, нефти, легкий мазут, возможна работа на печном топливе, газовом конденсате.
Тип горелки котла КВ-ГМ 0,3-95: отечественные ротационные газомазутные горелки РГМГ, ГМГ, ГМ, современные российские модулируемые горелки ILKA, IL-S-T, FLAMEAIR, TES, GARANT, импортные горелки различных производителей.
Тип котла КВГМ 0.3 -115 : стальной, трехходовой, горизонтальный, газоплотный.
Тип конструкции: водотрубный. В отличие от жаротрубных котлов, где большой объем воды прогревается медленно, водотрубная конструкция котла КВ 0,3 -95 (115) на мазуте обеспечивает быстрый выход на рабочий режим и меньшую металлоемкость. Движение теплоносителя внутри труб с высокой скоростью предотвращает образование накипи и локальный перегрев металла.

2. Конструктивные особенности и характеристики котла КВ ГМ 0.3 -95

Котел представляет собой стальную сварную конструкцию из труб сталь 20, состоит из топочной камеры экранированного типа и конвективной поверхности нагрева.

2.1. Топочная камера

Выполнена из круглых труб марки Ст 20, расположенных с шагом, обеспечивающим газоплотность.
Герметизация: межтрубное пространство заварено стальной полосой (калиброванной лентой). Это исключает присосы воздуха, дестабилизирующие процесс горения и снижающие КПД.
На фронтовой плите устанавливается амбразура под выбранное вами горелочное устройство.

2.2. Конвективная часть

Эффективная поверхность теплопередачи снижает температуру уходящих газов менее 180-200 °С и обеспечивает высокое КПД 94 %.
Горизонтальный газоход, в котором размещены два пучка труб (конвективные пакеты) разделенные перегородкой.
Компоновка труб: шахматный пучок. Такая схема обеспечивает турбулизацию потока дымовых газов, увеличивая коэффициент теплопередачи.
Для удаления шлама и продувки нижних точек предусмотрены дренажные штуцеры.
Для удаления воздуха в верхней части котла предусмотрены воздушники.
Для защиты котла от разрушения в случае скопления газов в котельном блоке устанавливается взрывной клапан.

2.3. Горелки совместимые с котлом КВ 0.3-115 (95) ГМ

Котел газомазутный КВГМ 0.3 ГМ HeatExpert работает почти со всеми представленными на рынке горелками отечественного и импортного производства - EMMA, ILKA, ГБЛ, АПНД, GARANT, Therminator, БИГ, ГМ, РГМГ, ГМГ, Cib Unigas, Riello, Elco, Weishaupt, Smart Burner и прочими малоизвестными марками. При заказе у нас котла под имеющуюся у вас горелку, мы проверяем и согласовываем возможность их совместной работы. Это делается бесплатно.

2.4. Система газовоздушного тракта

Воздух подается принудительно горелочным устройством (вентилятор входит в горелку).
Регулирование мощности осуществляется изменением производительности горелки.
На выходе из котла установлен шибер для регулировки тяги.
В конструкции котла предусмотрено удобное удаление конденсата.

2.5 Гидравлическая схема и циркуляция

Промышленный котел КВГМ-0,3 на газе, дизеле и мазуте для отопления работает по прямоточной схеме или с естественной циркуляцией. Движение теплоносителя организуется таким образом, чтобы обеспечить:

Отсутствие застойных зон, для исключения зон перегрева металла.
Скорость потока, препятствующую выпадению взвешенных частиц и образованию накипи (турбулентный режим).

В верхних точках коллекторов предусмотрены штуцеры для выпуска воздуха. Подключение к системе отопления – через приварные фланцы или патрубки (расположение уточняется по проекту, возможно зеркальное исполнение).

2.6 Обмуровка и тепловая изоляция

Теплоизоляционный слой: плиты базальтового волокна (ПТЭ) повышенной жесткости, позволяющие сохранять геометрию при температурах до 600°С.
Покровный слой: обшивка из листовой стали, окрашенная эмалью. Обеспечивает защиту изоляции от механических повреждений и обеспечивает температуру обшивки снаружи не более 50 °С.

4. Требования к качеству теплоносителя и водоподготовке для котла КВ ГМ 0,3 МВт на газообразном и жидком топливе

Для обеспечения безнакипного режима работы котла и заявленного срока службы (10+ лет) необходимо организовать водно-химический режим (ВХР) в соответствии с Правилами технической эксплуатации тепловых энергоустановок. Однако на практике многие объекты используют водопроводную воду, и это допустимо, если ее показатели соответствуют нормативам.

Рекомендация: перед подбором системы водоподготовки выполните химический анализ исходной воды (исходной воды из вашего источника). В большинстве случаев для закрытых систем отопления при использовании водопроводной воды, соответствующей СанПиН, дополнительная сложная водоподготовка не требуется – достаточно обычной деаэрации и умягчения, если это необходимо по результатам анализа.

Котел КВГМ 0,3 - 115 имеет турбулентный поток теплоносителя, что снижает риск отложения шлама и накипи, но не отменяет необходимость контроля качества подпиточной воды. Согласно требованиям СП 89.13330, ПТЭ ТЭ:

Требования к качеству сетевой воды для котла КВГМ 0,3 МВт (до 115 °С)
Показатель	Норма для закрытых систем (котлы до 115°С)
pH (кислотность)	8,5 – 10,5
Железо (Fe), мг/л	не более 0,5
Растворенный кислород, мг/л	не более 20 (обычно в водопроводной воде его мало)
Взвешенные вещества, мг/л	не более 5
Нефтепродукты, мг/л	не более 1,0
Карбонатный индекс (И_К) при 101–120 °С, (мг-экв/л)². (При pH выше 10,0 карбонатный индекс не должен превышать 0,1 (мг-экв/л)².)	в зависимости от pH:
	при pH ≤ 8,5 → И_К ≤ 2,0
	при pH 8,51 – 8,8 → И_К ≤ 1,5
	при pH 8,81 – 9,2 → И_К ≤ 1,2
	при pH 9,21 – 10,0 → И_К ≤ 1,0

Если вода соответствует нормам для теплосетей (обычно водопроводная вода в городах им соответствует) – можно использовать ее без дополнительной обработки, ограничившись периодической продувкой котла для удаления возможного шлама и воздуха.

Таким образом, не всегда требуется дорогостоящая ХВО: начните с анализа, и, возможно, ваш котел КВГМ 0,3 -95 на газомазутном топливе прослужит в безнакипном режиме долгие годы на обычной водопроводной воде.

Если после анализа останутся сомнения — пришлите результаты нашим теплотехникам, мы бесплатно подскажем, нужно ли ставить систему ВПУ.

5. Комплектация промышленного котла КВ ГМ 0.3 МВт и опции поставки

Стандартный комплект поставки:

Стальной котел водогрейный газомазутный КВ 0,3-115/ГМ в сборе (с обмуровкой и обшивкой).
Комплект запорной арматуры и КИП.
Предохранительный клапан.
Паспорт изделия.
Руководство по монтажу и эксплуатации.

Дополнительное оборудование (по запросу, за отдельную плату):

Горелка - предлагаем различные варианты.
Дымосос под некоторые отечественные горелки старого образца.
Щит управления и безопасности (шкаф автоматики). Автоматика контролирует критичные параметры: отключает горелку при превышении температуры/давления и блокирует запуск при отсутствии протока воды.
Насосная группа (сетевые/рециркуляционные насосы).

6. Транспортировка и монтаж

Водогрейный котел КВГМ 0,3 -115 поставляется во все регионы России и Зарубежья в максимальной заводской готовности. Транспортировка допускается любым видом крытого транспорта (или открытым с обязательным укрытием брезентом) в вертикальном или горизонтальном положении, исключающем смещение и удары.

Монтаж должен производиться самостоятельно или специализированной организацией, персоналом, имеющим допуск к работе с оборудованием, работающим под давлением.

7. Заказ и консультации

Для того чтобы запросить коммерческое предложение или купить котел КВГМ 0,3 МВт газомазутный необходимо направить запрос с указанием следующих данных:

Тепловая мощность (МВт).
Вид топлива (основной/резервный).
Давление газа перед горелкой.
Техническое задание для спец исполнения котла КВГМ 0,3 МВт на мазуте и отработке.
Наличие требования по вспомогательному оборудованию.

Контакты отдела продаж:

Тел.: +8-800-700-81-25
Email: heatexpert.ru@yandex.ru

8 Изготовление котлов КВГМ 0,3 МВт 115 °С HeatExpert под заказ и с индивидуальными доработками по техническому заданию Заказчика.

Мы производим газомазутные водогрейные отопительные котлы КВГМ 0.3 МВт не только по типовым проектам, но и по техническому заданию заказчика.

Мы можем изготовить для вас:

Зеркальное исполнение (расположение штуцеров и патрубков с противоположной стороны).
Изготовление опускных газоходов.
Котел КВГМ 0,3 -115 на мазуте и отработанном масле с разностью температур воды на входе и выходе из котла 25 или 40°С.
Фронтальную плиту котла под вашу горелку.
Изготавливаем котлы КВГМ 0,3 МВт других материалов, например, из цельнотянутой бесшовной трубы ГОСТ 8732 (34) или стали 09Г2С.

Комплект поставки газомазутного котла КВГМ 0.3

Цена водогрейного газомазутного котла КВГМ 0.3 включает в себя котельный блок в изоляции, вентили, затворы, манометры, термометры и предохранительные клапаны. Ниже приведена подробная информация.

Манометр МП160 10,0 кгс/см2

1 шт

Кран трехходовой

1 шт

Дополнительное вспомогательное оборудование для работы газомазутного котла КВГМ 0.3

Для эффективной и надежной работы газомазутного котла КВГМ 0.3 в вашей котельной вам потребуется дополнительное оборудование - автоматика ЩУК, горелка импортного или отечественного производства, насос сетевой и подпиточный, регулятор давления газа (по необходимости), газоходы и переходники для газового тракта, дымовая труба. Мы предлагаем рассмотреть типовые варианты комплектации.

В случае если у вас на объекте уже имеется насосное и горелочное оборудования, мы можем проверить совместимость газомазутного котла КВГМ 0.3 нашего производства и вашего оборудования.

Можем изготовить нестандартные узлы для выполнения быстрого монтажа котла - газоходы и узлы обвязки.

Типовую схему монтажа котла вы можете посмотреть во вкладке схемы подключения и монтаж.

Вентиль

Цена 185 000 ₽

Кран трехходовой

Цена по запросу

Схема подключения и монтажа газомазутного котла КВГМ 0.3

Монтаж водогрейного газомазутного котла КВГМ 0.3 и вспомогательного оборудования в котельной должно производиться в соответствии с проектом и учетом требований СП 89.13330. 2016 «Котельные установки. Актуализированная редакция СНиП II-35-76» и «Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С)». Правильный монтаж котла – залог его надежной и долгой работы.

Чтобы правильно подключить котел КВГМ 0.3-95 (115) HeatExpert, работающий на газе, дизеле, мазуте в котельной необходимо оставить проемы для обслуживания оборудования во время эксплуатации. На представленной здесь схеме указаны их минимальные размеры. Кроме того, в данной примерной схеме монтажа водогрейных котлов и оборудования указан перечень минимально необходимого вспомогательного оборудования для правильной работы котла.

К вспомогательному оборудованию при подключении промышленного водогрейного котла КВа на мазуте относят - щит управления котлом, горелку импортного или отечественного производства, насос циркуляционный, насос подпиточной воды, регулятор давления газа (по необходимости), бак запаса воды, расширительный мембранный бак, газоходы и переходники для газового тракта, дымовую трубу.

В случае если подпиточная вода не соответствует по своим характеристикам требованиям к питательной воде, необходимо предусмотреть систему водоподготовки котловой воды.

Для котельных 1 категории, являющиеся единственным источником тепла системы теплоснабжения и обеспечивающие потребителей первой категории, не имеющих индивидуальных резервных источников тепла, необходимо предусмотреть полное резервирование оборудования – подключение 2 (двух) котлов, насосов, ТДМ. Пунктиром обозначено оборудование для резервирования.

Для котельных 2 категории, включающие в себя промышленные и производственные котельные резервирование нужно предусматривать по необходимости.

Схема подключения и монтажа водогрейного промышленного {{parts_subject_r}} — Схема подключения и монтажа газомазутного котла КВГМ 0.3

Сертификат и качество газомазутного котла КВГМ 0.3

Водогрейные котлы производства Котельный завод "РЭП" соответствуют строгим стандартам качества и безопасности. Завод производит котлы КВГМ-0.3 в соответствии с требованиями ГОСТ 30735-3001 по Техническим Условиям завода.

Котлы имеют сертификаты соответствия Техническим регламентам Таможенного союза:

ТР ТС 010/2011 «О безопасности машин и оборудования».
ТР ТС 032/2013 - «О безопасности оборудования, работающего под избыточным давлением».

Водогрейный котел КВГМ 0.3-95 (115) HeatExpert, работающий на газе, дизеле, мазуте имеет гарантийный срок 24 месяца и срок работы при соблюдении правил монтажа и эксплуатации оборудования 10 лет.
