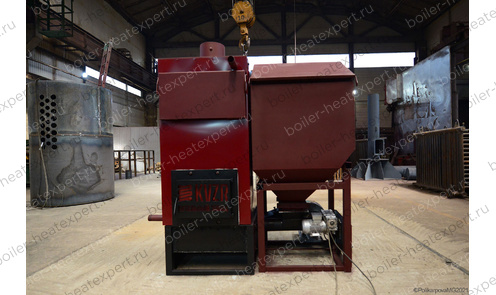

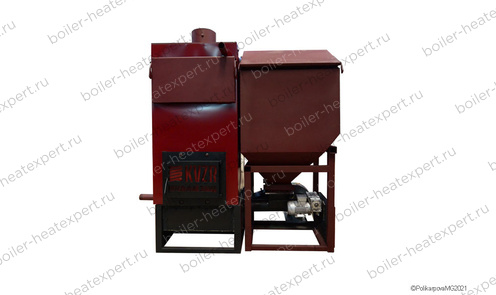

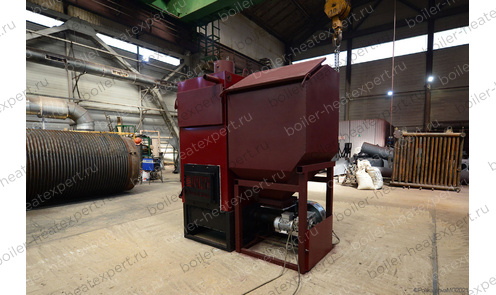

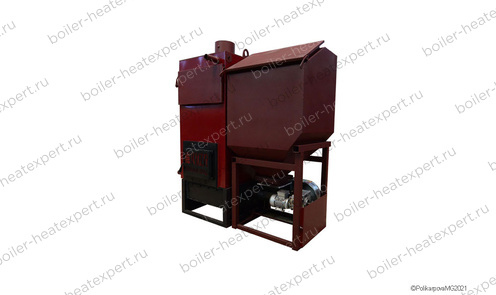

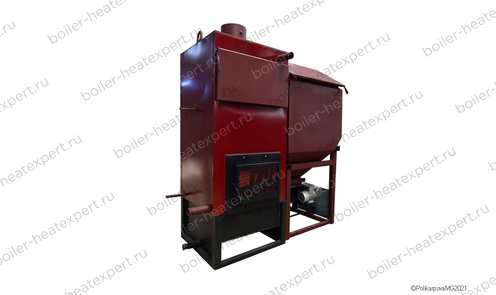

Автоматический котел HeatExpert КВр-0.4 мощностью 0.4 МВт (400 КВт) с ретортной топкой и шнековой подачей для отопительных и промышленных котельных, работающих без постоянного присутсвия кочегара. Топливо - твердое каменный и бурый уголь.
Автоматический угольный Котел КВм-0.4 МВт HeatExpert: на угле
Видео
Преимущества автоматического угольного котла КВа КБ-0,4 МВт с ретортной топкой
Эффективно работает на каменном и буром угле – без дробления.
Автоматическая ретортная горелка сжигает уголь фракцией от 15 до 50 мм (семечко, мелкий орех), допускаются куски до 100 мм (до 10% от объёма).
Длительная автономная работа – до 23 часов в сезон, до 1 суток при минимальной нагрузке.
Штатный бункер 0,8 м³ вмещает до 1040 кг угля. По желанию устанавливаем бункеры 2 или 3 м³ – для увеличения времени между загрузками. Идеально для котельных без постоянного кочегара.
Автоматическое золоудаление – не нужно чистить котел от золы вручную.
Встроенный шнек выгружает золу и шлак в емкость-накопитель. Вы лишь периодически опорожняете контейнер. Минимум обслуживания, максимум удобства.
Надежная автоматика промышленного исполнения с защитой от аварий.
Погодозависимое регулирование, частотный привод вентилятора, автоматическая защита от конденсата и автономная система пожаротушения в шнеке. Безопасность даже при отключении электричества.
Доработки под ваш проект.
GSM-модуль (опция) – контроль и оповещение о нештатных ситуациях на смартфон. Возможно зеркальное исполнение шнеков и патрубков, увеличенный бункер, изготовление из стали 09Г2С или бесшовной трубы. Подстроим котел под ваши задачи.
Гарантия 12 месяца. Расчетный срок службы — 10 лет.
Подробное описание- Вид топки: Ретортная, Автоматическая
- Максимальная тепловая мощность: 0.15 МВт
- Топливо: Твердое, Уголь
- Отапливаемая площадь: от 860 до 1600 м²
Цена с НДС
794 000 ₽
Уточнить цену с доставкой до вашего города
Рассмотреть другие варианты?
Оглавление
Характеристики
Описание
Комплект поставки
Потребуются
Схема подключения
Сертификаты
Подбор котла
Технические характеристики автоматического угольного котла 0.15 МВт
Подобрать другую модель по вашим ТХ
Бренд:
HeatExpert
Тип:
Котел КВа КБ
Марка:
Котел HeatExpert КВа КБ 0.15 МВт
Вид:
Водогрейный
Тип отопительного котла:
Твердотопливный
Вид топки:
Ретортная, Автоматическая
Максимальная тепловая мощность:
0.15 МВт
Максимальная тепловая мощность:
150 кВт
Максимальная тепловая мощность:
0.13 Гкал
Диапазон регулирования мощности:
30-100 %
Диапазон регулирования мощности:
45-150 кВт
Топливо:
Твердое, Уголь
Низшая теплота сгорания проектного топлива:
5230 кКал/кг
Фракционный состав топлива:
от 15 мм до 50 мм (семечко, мелкий орех), допускается применение кусков до 100 мм до 10%
Влажность топлива:
30 %
Насыпная плотность топлива:
1300 кг/м³
КПД котла на УГЛЕ, не менее:
82 %
Расход УГЛЯ при максимальной нагрузке котла:
32 кг/ч
Расход УГЛЯ среднечасовой за отопительный сезон:
18 кг/ч
Расход условного топлива при максимальной нагрузке котла:
24 кг/ч
Срок автономной работы при минимальной нагрузке до часов (суток), (при работе штатного бункера):
120 (5)
Срок автономной работы в среднем за отопительный сезон, часов (суток), (при работе штатного бункера):
58 (2.5)
Срок автономной работы при максимальной нагрузке котла, часов (суток), (при работе штатного бункера):
34 (1.5)
Объем штатного бункера:
0.8 м³
Вместимость штатного бункера:
1 кг
Возможное увеличение объема бункера до:
3 м³
Максимальная температура воды на выходе из котла:
115 °C
Минимальная температура воды на входе в котел:
55 °C
Давление теплоносителя:
0.1-0.3 (1-3) МПа (кгс/см²)
Номинальный расход теплоносителя:
5 м³/ч
Расход теплоносителя через котел min-max:
4-7 м³/ч
Водяной объем котла:
97 л
Гидравлическое сопротивление при номинальном расходе, не более:
0.07 (0.7) МПа (кгс/cм²)
Аэродинамическое сопротивление:
15 (1.5) Па (мм. вод. ст.)
Разряжение в топочной камере:
20-40 (2-4) Па (мм. вод. ст.)
Размер топочной камеры: длина*ширина*высота:
690х690х965 мм
Объем топочной камеры:
0.46 м³
Тяга:
Естественная
Объем уходящих газов:
630 м³/ч
Температура уходящих газов, не более:
250 °C
Присоединительные размеры по водяному тракту:
50 Ду
Присоединительные размеры газохода уходящих газов, ширина*высота / сечение:
Ду 250 / 0.05 мм/м²

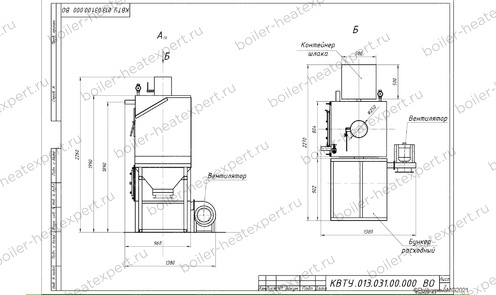

Габаритные размеры корпуса котла (без дренажей, амбразуры, топочного устройства, входа выхода), длина*ширина*высота:
1050х960х1850 мм
Габаритные размеры котла, длина*ширина*высота:
1380х2270х2300 мм
Масса:
1000 кг
Конструкция котла:
Водотрубная
Количество контуров теплоносителя:
Одноконтурный
Размещение:
Напольный
Тип камеры сгорания:
Закрытый
Управление:
Электронное
Принцип работы твердотопливного котла:
Классический
Энергонезависимый:
Нет
Тип питания:
Трехфазное
Встроенный циркуляционный насос:
Нет
Встроенный расширительный бак:
Нет
Энергоэффективность:
Высокая
Срок службы:
10 лет
Страна производства:
Россия
Регистрационный номер Минпромторга:
1
Особенность:
Автомат
Автоматическое золоудаление:
Есть
Отапливаемая площадь:
от 860 до 1600 м²
Отапливаемый объем:
от 2600 до 5000 м³
1. Назначение и область применения автоматического угольного котла HeatExpert 0,4 МВт
Автоматический угольный котел КВм КБ-0,4 МВт (400 кВт) предназначен для генерации горячей воды с температурой до 95 или 115 °С и рабочим давлением до 0,6 МПа (6,0 кгс/см²) в системах отопления, вентиляции и горячего водоснабжения объектов производственного, коммерческого и жилищно-коммунального назначения. Это водогрейный котел с автоматической подачей угля, который работает без постоянного присутствия кочегара.
Оборудование рассчитано на автоматическое сжигание каменного и бурого угля. Водогрейный автоматический твердотопливный котел с ретортой 0,4 МВт применяется в качестве основного источника тепла в стационарных, встроенных и блочно-модульных котельных на объектах:
Производственные и складские помещения: цеха, ангары, ремонтные мастерские, автосервисы и СТО, логистические комплексы и склады, производственные помещения, сушильные камеры, мебельные и деревообрабатывающие предприятия.
Сельское хозяйство: теплицы, животноводческие фермы, птичники, зерносушилки и хранилища.
ЖКХ и соцсфера: школы, детские сады, санатории, больницы, клубы, магазины, административные здания, объекты культуры.
Базовые параметры автоматического котла HeatExpert -0,4 МВт:
- Отапливаемая площадь (ориентировочно): до 4300 м² (зависит от теплопотерь здания).
- Топливо: каменный и бурый уголь, фракция от 0 до 100 мм (семечко, мелкий орех, допускаются куски до 100 мм). Работа на угле без предварительного дробления – экономия на подготовке топлива.
- Тип топки: ретортная, автоматическая.
- Автономность: до 23 часов в среднем за сезон, до 1 суток при минимальной нагрузке.
- Тип конструкции: водотрубный, вертикальный. Высокая скорость воды в трубах предотвращает образование накипи и локальный перегрев.
2. Конструктивные особенности и характеристики автоматического котла 0,4 МВт на угле
Котел представляет собой стальную сварную конструкцию из труб сталь 20, оснащён системой автоматической подачи топлива и золоудаления.
2.1. Ретортная горелка и система подачи топлива
- Автоматическая ретортная горелка работает на угле от 15 мм до 50 мм (семечко, мелкий орех), допускается применение кусков до 100 мм до 10%. Шнековая подача угля обеспечивает равномерное поступление топлива.
- Шнековая подача с защитой от заклинивания при попадании породы или твердых включений.
- Ворошитель угля в бункере предотвращает зависание топлива.
- Объем штатного бункера 0,8 м³ (до 1040 кг угля). По желанию заказчика устанавливаем бункеры увеличенного объема – 2 или 3 м³ для увеличения автономности.
- Встроенное автоматическое золоудаление: шнек выгружает золу и шлак в емкость-накопитель.
2.2. Теплообменник (водотрубная конструкция)
- Топочная камера и конвективная часть выполнены по водотрубной схеме из стали 20.
- Развитая поверхность нагрева обеспечивает КПД до 80% и снижает температуру уходящих газов до 220 °С.
- Турбулентное движение теплоносителя исключает застойные зоны, перегрев металла и отложение накипи.
- Рабочее давление до 0,6 МПа (6 кгс/см²) – котел устойчив к гидроударам.
2.3. Система автоматики и безопасности
- Удобная панель управления позволяет задавать температурный режим, учитывать погодные условия и программировать работу по времени суток (погодозависимое регулирование, снижение температуры в нерабочее время).
- Частотный привод вентилятора поддува – экономия электроэнергии.
- Автоматическая защита от конденсата (управление рециркуляционным насосом).
- Автономная система пожаротушения в зоне шнека – безопасность даже при отключении электричества.
- GSM-модуль (опция) – удаленный контроль и оповещение о нештатных ситуациях.
2.4 Гидравлическая схема и циркуляция
Промышленный котел работает по прямоточной схеме или с естественной циркуляцией. Движение теплоносителя организуется таким образом, чтобы обеспечить:
- Отсутствие застойных зон, для исключения зон перегрева металла.
- Скорость потока, препятствующую выпадению взвешенных частиц и образованию накипи (турбулентный режим).
В верхних точках коллекторов предусмотрены штуцеры для выпуска воздуха. Подключение к системе отопления – через приварные фланцы или патрубки (расположение уточняется по проекту, возможно зеркальное исполнение).
2.5 Обмуровка и тепловая изоляция
- Теплоизоляционный слой: плиты базальтового волокна (ПТЭ) повышенной жесткости, позволяющие сохранять геометрию при температурах до 600°С.
- Покровный слой: обшивка из листовой стали, окрашенная эмалью. Обеспечивает защиту изоляции от механических повреждений и обеспечивает температуру обшивки снаружи не более 50 °С.
3. Требования к качеству теплоносителя и водоподготовке
Для обеспечения безнакипного режима работы котла и заявленного срока службы (10+ лет) необходимо организовать водно-химический режим (ВХР) в соответствии с Правилами технической эксплуатации тепловых энергоустановок. Однако на практике многие объекты используют водопроводную воду, и это допустимо, если ее показатели соответствуют нормативам.
Рекомендация: перед подбором системы водоподготовки выполните химический анализ исходной воды (исходной воды из вашего источника). В большинстве случаев для закрытых систем отопления при использовании водопроводной воды, соответствующей СанПиН, дополнительная сложная водоподготовка не требуется – достаточно обычной деаэрации и умягчения, если это необходимо по результатам анализа.
Котел с ретортной топкой 0,4 МВт имеет турбулентный поток теплоносителя, что снижает риск отложения шлама и накипи, но не отменяет необходимость контроля качества подпиточной воды. Согласно требованиям СП 89.13330, ПТЭ ТЭ:
| Показатель | Норма для закрытых систем (котлы до 115°С) |
|---|---|
| pH (кислотность) | 8,5 – 10,5 |
| Железо (Fe), мг/л | не более 0,5 |
| Растворенный кислород, мг/л | не более 20 (обычно в водопроводной воде его мало) |
| Взвешенные вещества, мг/л | не более 5 |
| Нефтепродукты, мг/л | не более 1,0 |
| Карбонатный индекс (ИК) при 101–120 °С, (мг-экв/л)2. (При pH выше 10,0 карбонатный индекс не должен превышать 0,1 (мг-экв/л)2.) | в зависимости от pH: |
| при pH ≤ 8,5 → ИК ≤ 2,0 | |
| при pH 8,51 – 8,8 → ИК ≤ 1,5 | |
| при pH 8,81 – 9,2 → ИК ≤ 1,2 | |
| при pH 9,21 – 10,0 → ИК ≤ 1,0 |
Если вода соответствует нормам для теплосетей (обычно водопроводная вода в городах им соответствует) – можно использовать ее без дополнительной обработки, ограничившись периодической продувкой котла для удаления возможного шлама и воздуха.
Таким образом, не всегда требуется дорогостоящая ХВО: начните с анализа, и, возможно, ваш промышленный автоматический котел 0,4 МВт на угле прослужит в безнакипном режиме долгие годы на обычной водопроводной воде.
Если после анализа останутся сомнения — пришлите результаты нашим теплотехникам, мы бесплатно подскажем, нужно ли ставить систему ВПУ.
4. Комплектация и опции поставки
Стандартный комплект поставки:
- Авоматический твердотопливный котел 0,4 МВт в сборе с обмуровкой и обшивкой.
- Топливный бункер с ворошителем (объем 0,8 м³). По требованию возможна замена на бункер 2 или 3 м³.
- Шнековая система подачи топлива, ретортная горелка, электродвигатель и редуктор.
- Система автоматического золоудаления (шнек, емкость-накопитель).
- Вентилятор наддува с частотным регулированием.
- Комплект запорной арматуры и КИП (манометры, термометры, предохранительные клапаны).
- Автоматика управления котлом.
- Паспорт изделия, руководство по эксплуатации, инструмент для чистки.
Дополнительное оборудование (по запросу):
- GSM-модуль для удаленного контроля и оповещения.
- Дымосос.
- Золоуловитель (циклон).
- Насосная группа (сетевые/подпиточные/рециркуляции).
- Газоходы и переходники по индивидуальному заказу.
5. Транспортировка и монтаж
Котел поставляется в максимальной заводской готовности. Транспортировка – любым видом крытого транспорта (открытым с укрытием брезентом) в вертикальном или горизонтальном положении. Монтаж должен производиться специализированной организацией, имеющей допуск к работе с оборудованием под давлением.
6. Заказ и консультации
Для запроса коммерческого предложения или покупки автоматического твердотопливного котла 0,4 МВт направьте запрос с указанием:
- Требуемая тепловая мощность (МВт).
- Вид топлива (каменный/бурый уголь, фракция).
- Расположение бункера (правое/левое).
- Желаемый объем бункера (0,8 / 2 / 3 м³).
- Наличие требований по вспомогательному оборудованию.
Контакты отдела продаж:
- Тел.: +8-800-700-81-25
- Email: heatexpert.ru@yandex.ru
7. Изготовление котлов под заказ и индивидуальные доработки
Мы производим автоматические угольные котлы 0,4 МВт как по типовым проектам, так и по техническому заданию заказчика.
Возможные доработки:
- Зеркальное исполнение (расположение штуцеров и патрубков с противоположной стороны).
- Увеличенный бункер для топлива (2 или 3 м³).
- Изготовление из цельнотянутой бесшовной трубы ГОСТ 8732 (34) или стали 09Г2С.
- Дополнительные люки для обслуживания.
Комплект поставки автоматического угольного котла 0.15 МВт
Цена водогрейного автоматического угольного котла 0.15 МВт включает в себя котельный блок в изоляции, колосники, вентили, затворы, манометры, термометры, вентилятор поддува и предохранительные клапаны. Ниже приведена подробная информация.
Дополнительное вспомогательное оборудование для работы автоматического угольного котла 0.15 МВт
Для эффективной и надежной работы автоматического угольного котла 0.15 МВт в вашей котельной вам потребуется дополнительное оборудование - автоматика ЩУК, насос сетевой и подпиточный, газоходы и переходники для газового тракта, дымосос. Мы предлагаем рассмотреть типовые варианты комплектации.
В случае если у вас на объекте уже имеется насосное и тягодутьевое оборудование, мы можем проверить совместимость автоматического угольного котла 0.15 МВт нашего производства и вашего оборудования.
Можем изготовить нестандартные узлы для выполнения быстрого монтажа котла - газоходы и узлы обвязки.
Типовую схему монтажа котла вы можете посмотреть во вкладке схемы подключения и монтаж.
Цена
185 000 ₽
Цена
по запросу
Тепловая схема подключения котла
Образец тепловой схемы подключения оборудования в котельной приведен на данной схеме. При эксплуатации очень важно грамотно осуществить подключение оборудования, установить все контрольно измерительные приборы, для контроля параметров работы котельной и запорную арматуру для оперативного переключения потока теплоносителя при плановой или аварийной остановке оборудования. Данную схему можно использовать как пример для разработки под свой объект или заказать у нас разработку индивидуальной схемы для вашей котельной.
Схема подключения и монтажа автоматического угольного котла 0.15 МВт
Монтаж водогрейного автоматического угольного котла 0.15 МВт и вспомогательного оборудования в котельной должно производиться в соответствии с проектом и учетом требований СП 89.13330. 2016 «Котельные установки. Актуализированная редакция СНиП II-35-76» и «Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 С). Правильный монтаж котла – залог его надежной и долгой работы.
Чтобы правильно подключить автоматический угольный Котел КВм-0.4 МВт HeatExpert: на угле в котельной необходимо оставить проемы для обслуживания оборудования во время эксплуатации. На представленной здесь схеме указаны их минимальные размеры. Кроме того, в данной примерной схеме монтажа водогрейных котлов и оборудования указан перечень минимально необходимого вспомогательного оборудования для правильной работы котла.
К вспомогательному оборудованию при подключении промышленного водогрейного котла КВр относят - щит управления котлом, насос циркуляционный, насос подпиточной воды, бак запаса воды, расширительный мембранный бак, дымовую трубу, систему газоходов и дымосос, золоуловитель (по желанию).
В случае если подпиточная вода не соответствует по своим характеристикам требованиям к питательной воде, необходимо предусмотреть систему водоподготовки котловой воды.
Для котельных 1 категории, являющиеся единственным источником тепла системы теплоснабжения и обеспечивающие потребителей первой категории, не имеющих индивидуальных резервных источников тепла, необходимо предусмотреть полное резервирование оборудования – подключение 2 (двух) котлов, насосов, ТДМ. Пунктиром обозначено оборудование для резервирования.
Для котельных 2 категории, включающие в себя промышленные и производственные котельные резервирование нужно предусматривать по необходимости.
Аэродинамическая схема автоматического угольного котла 0.15 МВт
Воздух в водогрейный котел подается вентилятором поддува через топочный короб под слой твердого топлива для обеспечения горения. На боковой панели топки котла имеется пробоотборочный штуцер для подключения манометра и тягонапорометра.
Автоматика автоматического угольного котла 0.15 МВт по данным тягонапорометра производит контроль разряжения в топочной камере, блокируя работу вентилятора в случае снижения разряжения в топочной камере, и исключая выбивание дымовых газов из топки в котельный зал. Из топки дымовые газы поступают в первый конвективный пакет, разворачиваются в поворотном коробе и через второй конвективный пакет выходят в газоходы котельной.
Для ручной регулировки тяги и дутья и режимов горения в комплекте котла предусмотрены шиберы. Шибер на воздуховоде подачи в топочный короб регулирует количество воздуха подаваемого вентилятором. Шибер на выходе из котла позволяет произвести отключение котла от общей магистрали газоходов котельной, а также регулировку тяги создаваемой дымососом.
Схема подключения автоматического угольного котла 0.15 МВт без золоуловителя
Если вам не требуется высокая очистка дымовых газов, котел может работать без золоуловителя. Схема подключения при этом следующая - дымовые газы выходят из котла в газоходы котельной, затем в дымосос и далее снова по газоходам в дымовую трубу. В зависимости от компоновки котельной дымосос может устанавливаться как в котельной, так и на улице. Наш завод производит газоходы и переходники к ним. Получив схему вашей котельной мы можем изготовить для вас комплект газоходов, переходников нужных размеров и сечений. На месте такие детали собираются как конструктор. Обращаем ваше внимание, что газоходы требуют изоляции, для защиты персонала от ожогов, так как уходящие газы имеют высокую температуру, а на улице газоходы требуют изоляции для избежания образования конденсата.
Схема подключения котла с золоуловителем
Золоуловитель для твердотопливного автоматического угольного котла 0.15 МВт обычно требуется устанавливать в котельных расположенных в жилой зоне. Они позволяют произвести дополнительную очистку дымовых газов перед их выбросом в атмосферу. Золоуловители нашего завода могут устанавливаться как сразу за котлом, так и снаружи котельной. Кроме очистки воздуха золоуловители увеличивают сопротивление в газовом тракте, поэтому при их установке требуется дымосос большей мощности.
Установка контрольно-измерительных и предохранительных клапанов
При монтаже автоматического угольного котла 0.15 МВт на участке водоподводящего трубопровода после задвижки, непосредственно перед входом во входной и на выходном трубопроводах устанавливаются по одному манометру и термометру. На входе или выходе из котла устанавливается устройство контроля расхода теплоносителя (реле протока). Кроме того, на выходном трубопроводе устанавливаются не менее двух предохранительных клапанов - один рабочий, второй резервный.
Все приборы, кроме реле протока входят в комплектацию котла. Реле протока входит в комплектацию щита управления данного котла, щит покупается отдельно.
Сертификат и качество автоматического угольного котла 0.15 МВт КБ HeatExpert
Водогрейные котлы производства Котельный завод "РЭП" соответствуют строгим стандартам качества и безопасности. Завод производит котлы КВр-0.15 в соответствии с требованиями ГОСТ 30735 по Техническим Условиям завода.
Котлы имеют все необходимые сертификаты соответствия Техническим регламентам Таможенного союза:
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 032/2013 - «О безопасности оборудования, работающего под избыточным давлением».
Водогрейный автоматический угольный Котел КВм-0.4 МВт HeatExpert: на угле имеет гарантийный срок 24 месяца и срок работы при соблюдении правил монтажа и эксплуатации оборудования 10 лет.
Расшифровка маркировки автоматического угольного котла 0.15 МВт КБ:
- К – котел
- В – водогрейный
- м – механическая ретортная топка (решетка)
- 0,15 – теплопроизводительность 0,15 МВт (150 кВт)
- К - работа на каменном угле
- Б - работа на буром угле
- HeatExpert - зарегистрированный товарный знак Котельного завода "РЭП"
Подберите котел для вашего объекта
Похожие товары
Вид топки
Газовая горелка
Топливо
Газ
Максимальная тепловая мощность
0.15 МВт
Отапливаемая площадь
от 900 до 1650 м²
Цена
327 000 ₽
Статьи и инструкции
Качество продукции подтверждено
Производим промышленные водогрейные и паровые котлы с 2003 г.
Завод осуществляет производство, проектирование и монтаж котельного оборудования для производственных и отопительных котельных.
