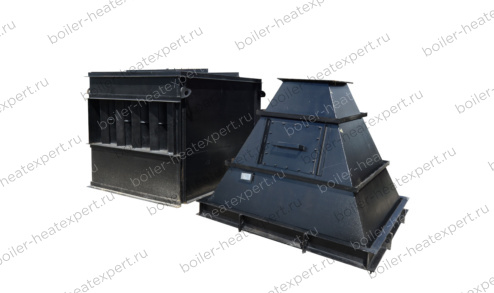

Циклон БЦ 2 7х 5+3

Батарейный циклон БЦ 2 7х 5+3

Назначение и область применения

Батарейный циклон БЦ-2-7х(5+3) предназначен для сухого отделения золы от дымовых газов, образующихся в топках паровых и водогрейных котлов, работающих на твёрдом золосодержащем топливе. Помимо золы, аппарат способен улавливать неволокнистую неслипающуюся пыль — цементную, доломитовую, известковую, шамотную и подобную. В газовом тракте циклон размещается после котла и перед дымососом, предотвращая абразивный износ.

Циклон БЦ 2-7х(5+3) пылеуловитель используется с паровыми котлами серий КЕ и ДКВр паропроизводительностью 16 т/ч, а также с водогрейными котлами мощностью 10 – 12 МВт, работающими на каменном и буром угле. Применяется на промышленных предприятиях, в коммунальной энергетике и на объектах, где необходима предварительная очистка дымовых газов перед выбросом в атмосферу.

Характеристики циклона БЦ 2 7х 5+3

• Тип аппарата: двухсекционный батарейный циклон, включающий 56 параллельно работающих элементов с направляющими лопатками типа "розетка".
• Внутренний диаметр циклонного элемента: 254 мм.
• Количество циклонных элементов: 56 шт.
• Степень очистки: 90 % для частиц размером 20 мкм и более.
• Аэродинамическое сопротивление: 450–600 Па.
• Максимальная температура очищаемого газа: до 400 °C.
• Допустимая запылённость газа: до 600 г/м³ для слабослипающихся пылей, до 250 г/м³ для среднеслипающихся пылей.

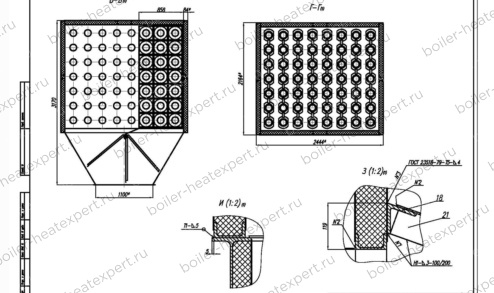

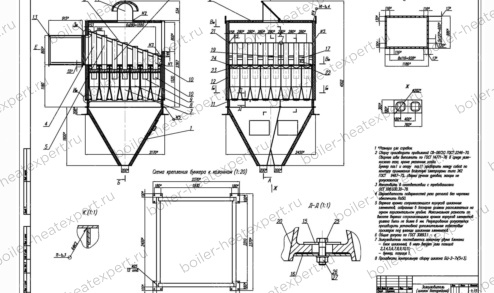

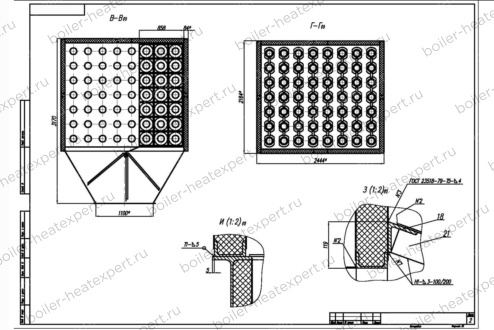

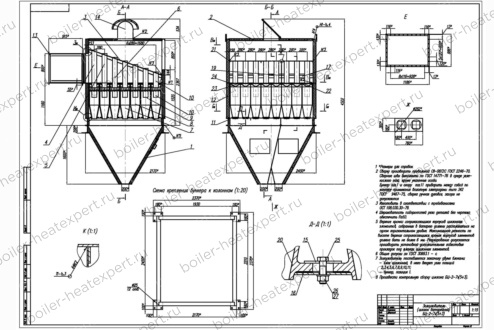

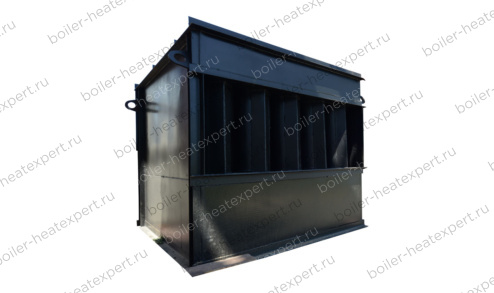

Конструкция батарейного циклона БЦ-2-7х(5+3)

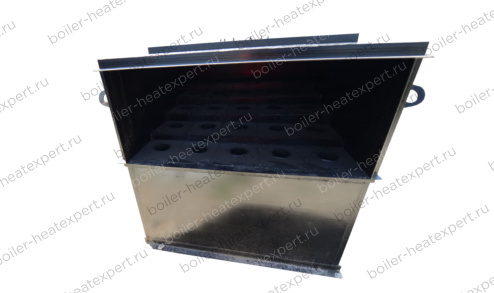

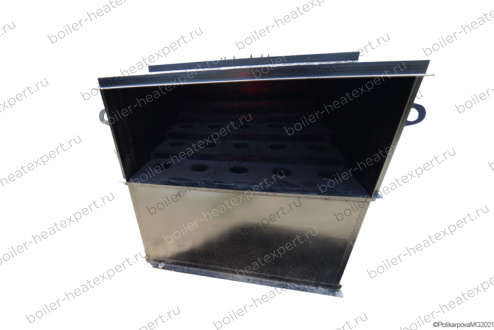

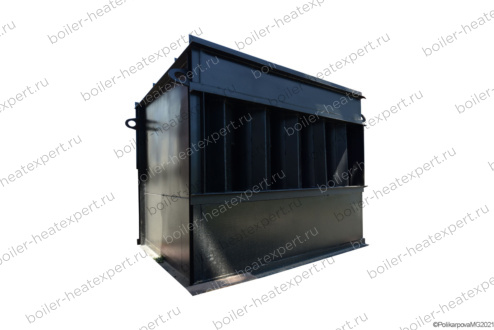

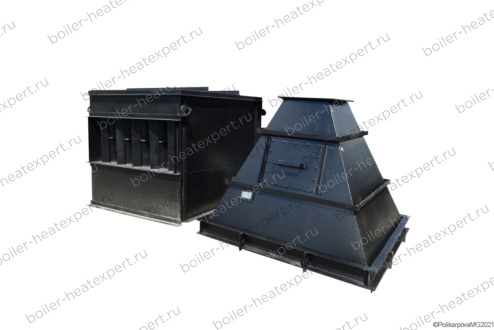

Циклон батарейного типа БЦ-2-7х(5+3) собран из параллельно работающих циклонных элементов. Все элементы размещены в едином корпусе и имеют общий подвод запылённого газа, общий отвод очищенного газа и сборный бункер для уловленной пыли.

Корпус аппарата выполнен секционированным. При переменных нагрузках отключаются отдельные секции, тем самым удерживается оптимальная скорость газов в работающих элементах. Также секционирование препятствует перетоку газов между элементами через пылевой бункер: без разделения такой переток неизбежен из-за разницы гидравлических сопротивлений отдельных элементов, вызванной неточностью изготовления, неравномерным распределением газа и неодинаковой пылевой нагрузкой. Камеры подвода запылённого и отвода очищенного газа имеют клиновидную форму.

Циклонные элементы имеют внутренний диаметр цилиндрической части 254 мм и снабжены выхлопными трубами с направляющими аппаратами типа "розетка" с углом наклона 25°. Корпус включает две параллельно работающие секции. На крышках каждой секции установлены предохранительные клапаны, которые защищают аппарат от повреждения при хлопках и взрывах в ходе очистки взрывоопасных пылегазовых смесей.

Корпус и бункер изготовлены сварными из листовой стали. Сварные швы обеспечивают газоплотность аппарата.

Принцип работы циклона БЦ 2 7х 5+3

Запылённый газ входит в корпус общим потоком и распределяется по входным патрубкам циклонных элементов. В каждом элементе поток приобретает интенсивное вращение при помощи лопаток закручивающего аппарата. Центробежные силы отбрасывают твёрдые частицы золы к внутренним стенкам, и вместе с частью газового потока они опускаются по конической части вниз. В центральной зоне элемента вихревое движение создаёт пониженное давление, поэтому очищенный газ меняет направление, поднимается по выхлопной трубе, собирается в камере очищенного газа и выводится из аппарата.

Уловленная зола накапливается в общем бункере и удаляется периодически или непрерывно через выгрузное устройство. Для устойчивой работы циклона сопротивление должно оставаться не ниже 20 кгс/м² при минимальной нагрузке котла; подсос наружного воздуха и переполнение бункера недопустимы.

Условия эксплуатации

• Циклон БЦ-2-7х(5+3) золоуловитель устанавливается в газовом тракте после котла перед дымососом.
• Рекомендуется размещение внутри помещения: это исключает перепады температур и образование конденсата.
• При наружной установке корпус нуждается в теплоизоляции.
• При монтаже не допускаются резкие перегибы, сужения и расширения газопровода.
• Все соединения должны быть герметичными.

Обслуживание циклона БЦ-2-7х(5+3)

• Регулярное удаление золы из бункера через шибер или иное выгрузное устройство(затвор-мигалка, шлюзовый затвор).
• Отключение одной секции при снижении нагрузки для поддержания оптимальной скорости газов.
• Проверка герметичности соединений и отсутствия подсосов воздуха.
• Периодическая окраска корпуса для защиты от коррозии.
• Полная выгрузка золы из бункера при остановке котлоагрегата.

Комплектация и дополнительное оборудование

Комплект поставки:

• Блок циклонных элементов в сборе.
• Сборный бункер.
• Паспорт и руководство по эксплуатации.

Дополнительное оборудование:

• Газоходы и переходники по индивидуальному заказу.
• Опоры и крепежные элементы для монтажа.

Транспортировка и монтаж

Циклон БЦ-2-7х(5+3) батарейный отгружается блоками. Перевозка — любым видом крытого транспорта. Монтаж выполняет специализированная организация: установка аппарата в газовом тракте, подключение входного и выходного патрубков, проверка герметичности всех соединений.

Заказ и консультации

Для того чтобы запросить коммерческое предложение или купить циклон БЦ 2-7х(5+3) направьте запрос с указанием:

• Объем очищаемого газа.
• Температура и состав очищаемого газа.
• Тип и дисперсность улавливаемой пыли.
• Наличие требований по дополнительному оборудованию (опоры, газоходы).

Изготовление циклонов БЦ-2-7х(5+3) под заказ и с индивидуальными доработками по техническому заданию Заказчика

Мы производим батарейные циклоны БЦ-2-7х(5+3) не только по типовым проектам, но и по техническому заданию заказчика.

Мы можем изготовить для вас:

• Опоры циклона по вашему техническому заданию. Для этого необходимо заполнить опросный лист.
• Газоходы по вашему проекту. Для заказа газоходов необходимо прислать эскиз расстановки оборудования с указанием расстояний и высотных отметок либо проект.
