Циклон ЦБ-16

Батарейный циклон ЦБ-16

Назначение и область применения

Батарейный циклон ЦБ-16 предназначен для очистки воздуха и запыленных газов от золы и неслипающейся пыли размером фракции более 5 мкм. Аппарат применяется на тепловых электростанциях, производственных предприятиях, технологических линиях, в сушильных установках обогатительных и брикетных фабрик, системах вентиляции, промышленных котельных, комплектуются с котлами ДКВр, КЕ, работающими на каменном и буром угле.

Основные задачи:

• Очистка дымовых газов и воздуха от пыли и золы.
• Защита тягодутьевого оборудования от абразивного износа.
• Предварительная очистка перед более эффективными ступенями газоочистки.

Характеристики циклона ЦБ 16

• Тип аппарата: батарейный циклон, состоящий из 16 параллельно работающих циклонных элементов с полуулиточным вводом газов.
• Внутренний диаметр циклонного элемента: 233 мм.
• Количество циклонных элементов: 16 шт.
• Материал циклона: сталь марки Ст3.
• Степень очистки: 95 %.
• Аэродинамическое сопротивление: 500–650 Па.
• Максимальная температура очищаемого газа: до 300 °C.
• Допустимая запылённость газа: до 600 г/м³.

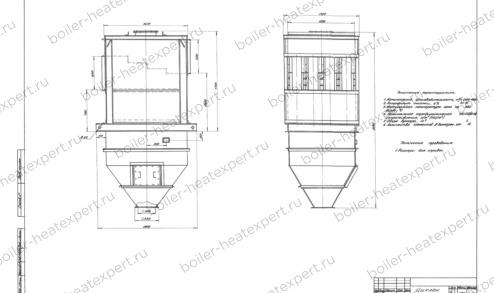

Конструкция циклона ЦБ-16

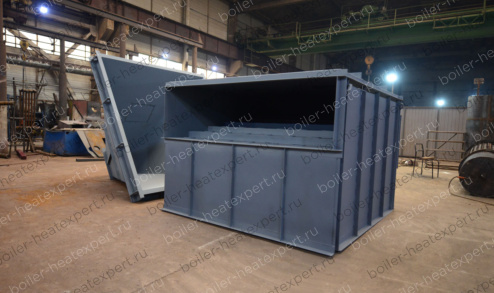

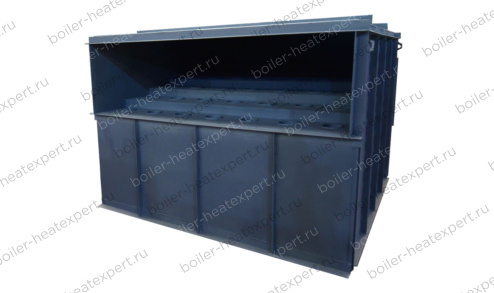

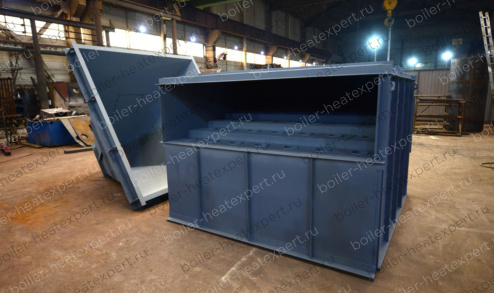

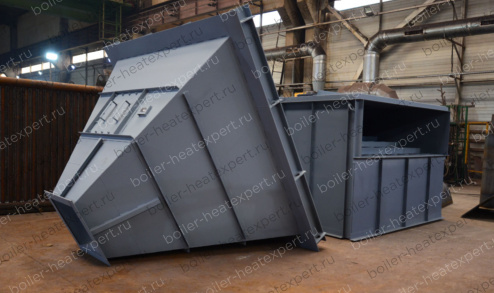

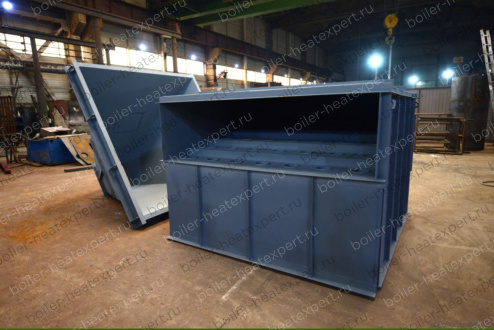

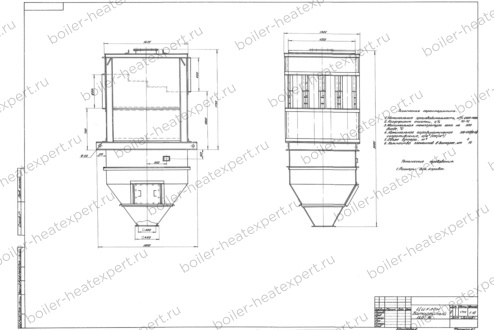

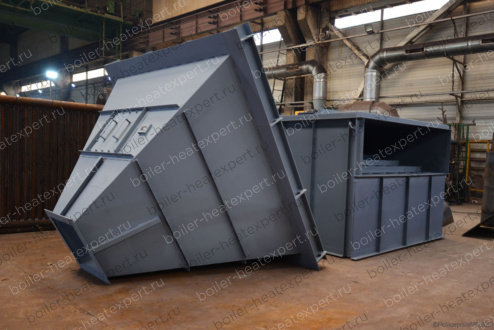

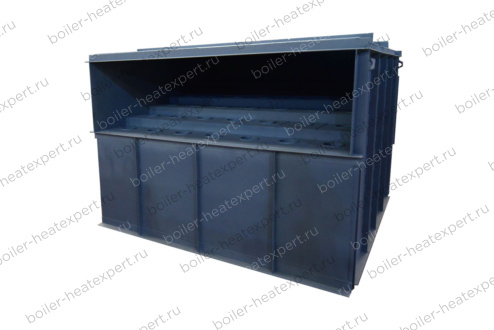

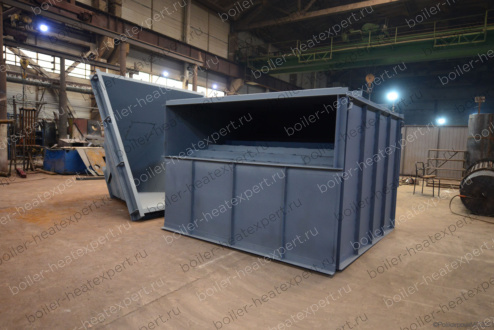

Циклон ЦБ 16 пылеуловитель представляет собой сварной корпус, разделённый по высоте на три отсека: верхний — камера очищенного газа, средний — камера запылённого газа, нижний — бункер для сбора уловленной пыли. В среднем отсеке размещены шестнадцать циклонных элементов, работающих параллельно.

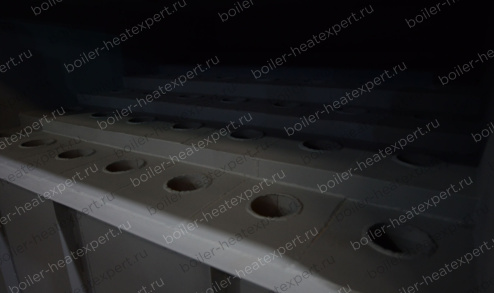

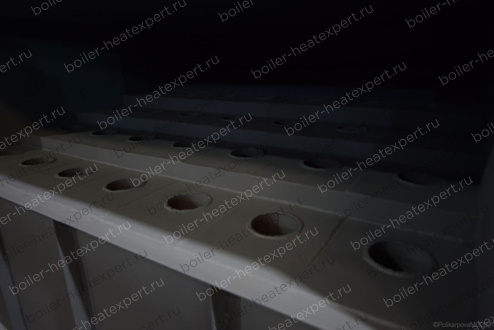

Каждый элемент включает полый цилиндрический корпус с конусом в нижней части и входной патрубок с закручивающим устройством полуулиточного типа. По центру элемента вертикально проходит выхлопной патрубок.

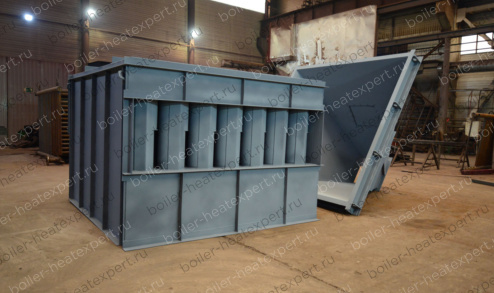

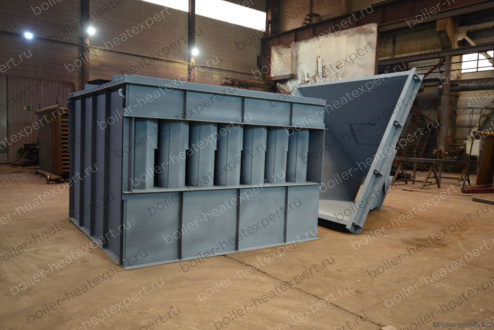

Циклонные элементы смонтированы ступенчато по ходу газа: входные патрубки каждого следующего ряда смещены ниже предыдущего. Нижние крышки входных патрубков последнего ряда одновременно служат нижней трубной доской, что облегчает удаление осевшей пыли. Сверху на корпусе установлен взрывной клапан. Аппарат опирается на опорный пояс.

Принцип работы циклона ЦБ 16

Дымовой газ через входное окно попадает в корпус и распределяется по входным патрубкам циклонных элементов. В каждом элементе поток приобретает винтовое движение. Центробежные и гравитационные силы отбрасывают частицы золы к стенкам, и они опускаются в бункер. Очищенный газ через выхлопные патрубки собирается в верхней камере и выводится через выходное окно.

Условия эксплуатации

• Циклон батарейного типа ЦБ 16 устанавливается перед дымососом для защиты от абразивного износа.
• Рекомендуется размещение внутри помещения: это исключает перепады температур и образование конденсата.
• При наружной установке корпус нуждается в теплоизоляции.
• При монтаже не допускаются перегибы, сужения и расширения газопровода.
• Все соединения должны быть герметичными.
• Применение во взрывоопасных средах не допускается.

Обслуживание циклона ЦБ-16

• Регулярное удаление золы из бункера через шибер или иное выгрузное устройство (шлюзовый затвор, затвор-мигалка).
• Проверка герметичности соединений.
• Периодическая окраска корпуса для защиты от коррозии.

Комплектация и дополнительное оборудование

Комплект поставки:

• Блок циклонных элементов в сборе.
• Бункер сбора пыли.
• Взрывной клапан.
• Паспорт и руководство по эксплуатации.

Дополнительное оборудование:

• Вентилятор соответствующей производительности.
• Газоходы и переходники по индивидуальному заказу.
• Опоры и крепёжные элементы для монтажа.

Транспортировка и монтаж

Циклон ЦБ-16 золоуловитель отгружается единым транспортабельным блоком. Перевозка — любым крытым транспортом. Монтаж выполняет специализированная организация: установка аппарата, подключение входного и выходного патрубков, проверка герметичности соединений.

Заказ и консультации

Для того чтобы запросить коммерческое предложение или купить циклон ЦБ-16 направьте запрос с указанием:

• Объем очищаемого газа.
• Температура и состав очищаемого газа.
• Тип и дисперсность улавливаемой пыли.
• Наличие требований по дополнительному оборудованию (вентилятор, газоходы).

Изготовление циклонов ЦБ 16 под заказ и с индивидуальными доработками по техническому заданию Заказчика

Мы производим батарейные циклоны ЦБ 16 не только по типовым проектам, но и по техническому заданию заказчика.

Мы можем изготовить для вас:

• Опоры циклона по вашему техническому заданию. Для этого необходимо заполнить опросный лист.
• Газоходы по вашему проекту. Для заказа газоходов необходимо прислать эскиз расстановки оборудования с указанием расстояний и высотных отметок либо проект.
