Циклон ЦН-15-500х6УП

Промышленный циклон ЦН-15-500х6УП

Назначение и область применения

Циклон ЦН-15-500-6УП предназначен для отчистки воздуха от пыли на производстве, выделяющейся при обжиге, агломерации, сушке, сжигании топлива и других производственных процессов. Относится к универсальному типу циклонов серии ЦН разработки НИИОГАЗ и находит применение в самых разных отраслях промышленности: металлургии, химии, машиностроении, производстве стройматериалов, энергетике.

Основные задачи:

• Очистка газов и аспирационного воздуха от пыли крупной и средней дисперсности.
• Предварительная очистка газов перед высокоэффективными аппаратами (рукавными фильтрами и др.).
• Защита вентиляторов и дымососов от абразивного износа.
• Золоуловитель циклон ЦН 15 500 6УП применяется в системах аспирации и пневмотранспорта, а также для очистки дымовых газов при сжигании твердого топлива.
• Может устанавливаться как на всасывающей, так и на нагнетательной стороне вентилятора.
• Используется для сухой очистки газов и воздуха от твердых неслипающихся частиц пыли размером более 5 мкм.

Характеристики циклона марки ЦН 15-500-6УП

• Тип аппарата: групповой циклон состоящий из шести элементов с камерой очищенного газа в виде улитки и пирамидальным бункером.
• Внутренний диаметр циклонного элемента: 500 мм.
• Количество циклонных элементов: 6 шт.
• Материал циклона: сталь марки Ст3.
• Степень очистки: 80–95 % для частиц размером 10–25 мкм.
• Коэффициент гидравлического сопротивления для группового циклона с улиткой: 175.
• Максимальная температура очищаемого газа: до 400 °C.
• Максимальное давление (разрежение): 5 кПа (500 кгс/м²).
• Оптимальная скорость в цилиндрической части: 3,5–4,0 м/с; при работе с абразивной пылью — 2,5 м/с.
• Допустимая запылённость газа: до 1000 г/м³ для слабослипающихся пылей, до 250 г/м³ для среднеслипающихся.

Конструкция циклона типа ЦН 15 500 6УП

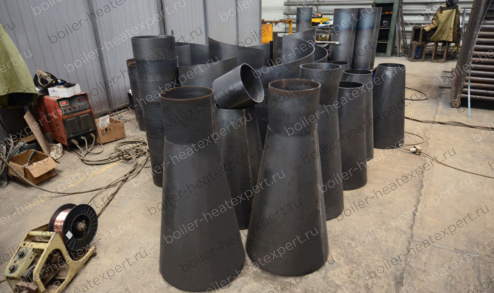

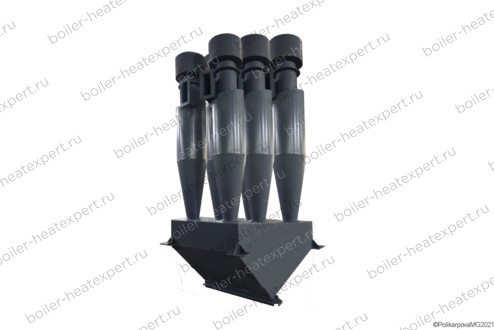

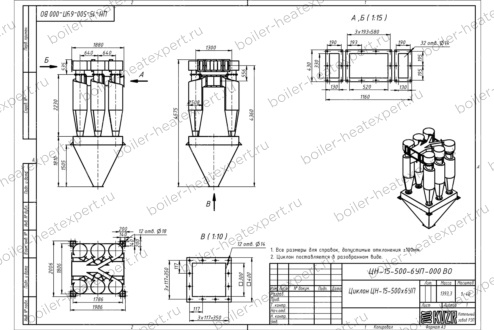

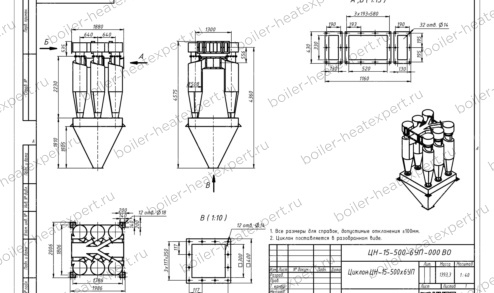

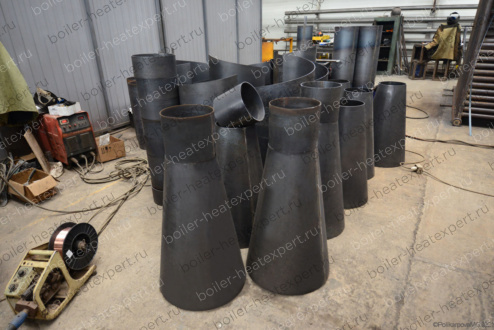

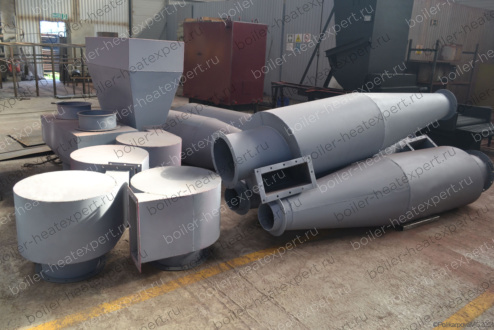

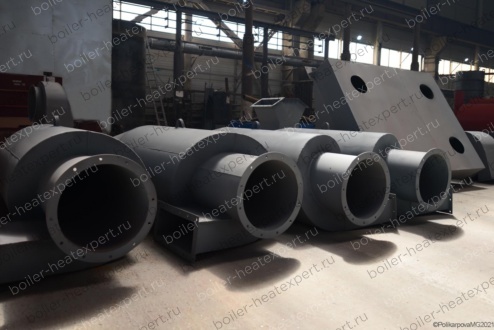

Циклон ЦН-15-500-6УП представляет собой групповой пылеуловитель, с вращением потока газов левого или правого типа, состоящий из шести вертикальных циклонных элементов диаметром 500 мм, объединённых общим входным коллектором и общим пирамидальным бункером. Каждый элемент включает цилиндрическую и коническую части, входной патрубок, расположенный под углом 15°, выхлопную трубу, расположенную по центральной оси, и камеру очищенного газа в форме улитки. В групповом исполнении аппарат способен обеспечить очистку больших объёмов газов.

Улавливание пыли обеспечивается за счёт центробежных сил, возникающих при закрутке газового потока, и силы тяжести, под действием которой частицы осаждаются в бункере. Бункер выполнен пирамидальной формой. Выгрузка пыли из бункера должна быть непрерывной или периодической, но без накопления выше допустимого уровня.

Принцип работы циклона ЦН 15-500-6УП

Запыленный газ через входной патрубок поступает в цилиндрическую часть корпуса. Поток закручивается по спирали и движется вниз вдоль стенок. Под действием центробежной силы частицы пыли отбрасываются к стенкам и перемещаются вниз по спирали. Через нижнее отверстие конической части пылевые частицы попадают в бункер, где теряют скорость и осаждаются. Очищенный газ поднимается по центральной части циклона и через выхлопную трубу выходит в камеру улитки, откуда направляется в атмосферу.

Условия эксплуатации

• Циклон серии ЦН 15 500-6УП может устанавливаться как на всасывающей, так и на нагнетательной линии вентилятора.
• Для защиты вентилятора от абразивного износа циклон рекомендуется устанавливать перед вентилятором.
• При работе с абразивной пылью входная и нижняя части корпуса уплотняются для продления срока службы.
• Все фланцевые соединения должны обеспечивать надежную герметичность.
• Применение во взрывоопасных средах не допускается.
• Не рекомендуется использовать аппарат для улавливания крупных частиц пыли, особенно при малом диаметре циклона.

Обслуживание циклона ЦН-15х500х6УП

• Проверка герметичности всех соединений.
• Периодическая покраска изделия для защиты от коррозии.

Комплектация и дополнительное оборудование

Комплект поставки:

• Корпус циклона в сборе (6 циклонных элемента).
• Пирамидальный бункер.

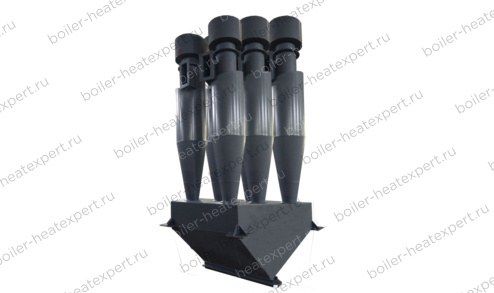

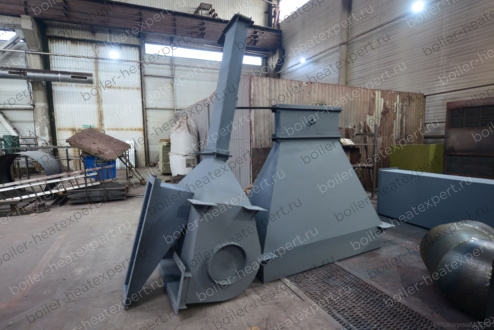

• Камеры очищенного газа в виде улитки.
• Паспорт и руководство по эксплуатации.

Дополнительное оборудование:

• Вентилятор соответствующей производительности.
• Газоходы и переходники (по индивидуальному заказу).
• Опоры и крепежные элементы для монтажа.

Транспортировка и монтаж

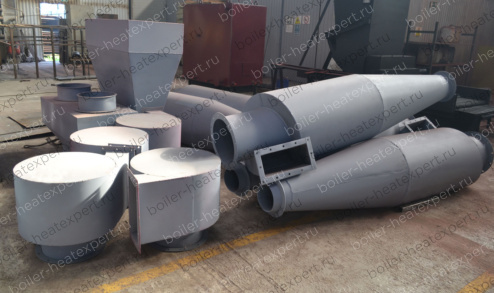

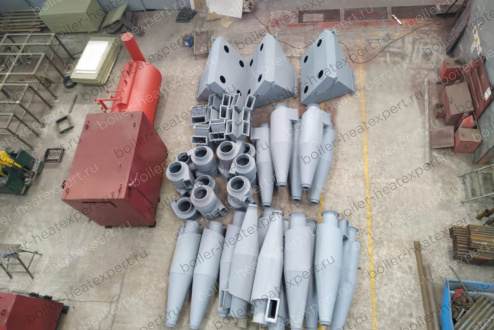

Циклон ЦН-15-500-6УП пылевой поставляется в разобранном виде. Транспортировка — любым видом транспорта. Монтаж выполняется специализированной организацией и включает установку аппарата, подключение входного и выходного патрубков, обеспечение герметичности всех соединений.

Заказ и консультации

Для того чтобы запросить коммерческое предложение или купить циклон ЦН 15 500 6УП направьте запрос с указанием:

• Объем очищаемого газа.
• Температура и состав очищаемого газа.
• Тип и дисперсность улавливаемой пыли.
• Наличие требований по дополнительному оборудованию (вентилятор, газоходы).

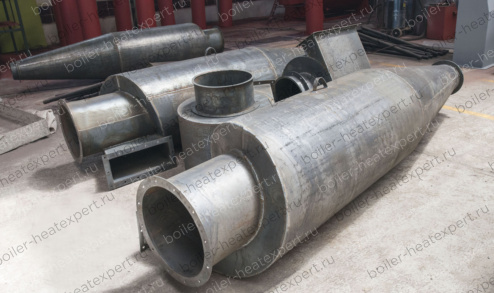

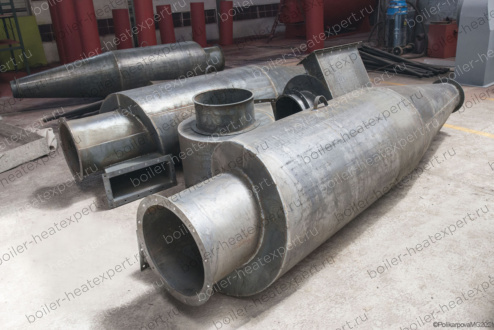

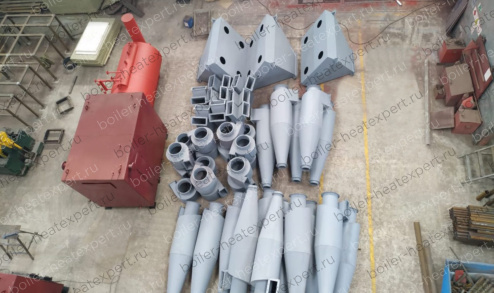

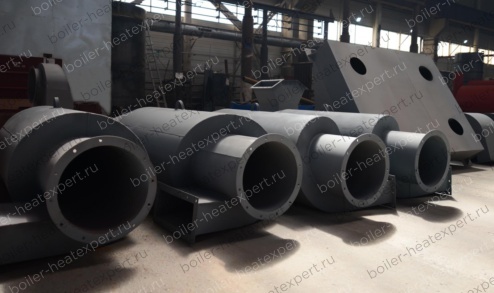

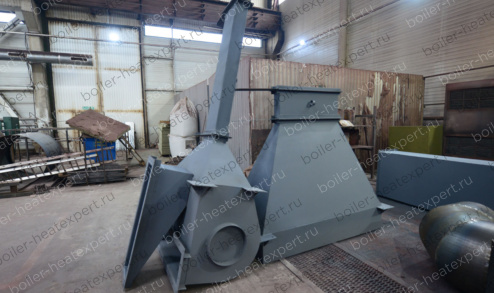

Изготовление циклонов ЦН-15-500х6УП под заказ и с индивидуальными доработками по техническому заданию Заказчика

Мы производим промышленные циклоны ЦН 15 500 6УП не только по типовым проектам, но и по техническому заданию заказчика.

Мы можем изготовить для вас:

• Циклоны нестандартного исполнения (из стали марки 09Г2С и нестандартной толщины).
• Опоры циклона по вашему техническому заданию. Для этого необходимо заполнить опросный лист.
• Газоходы по вашему проекту. Для заказа газоходов необходимо прислать эскиз расстановки оборудования с указанием расстояний и высотных отметок либо проект.
