Автоматика котла на опилках с ПЧ и датчиком кислорода

В наличии

Только безнал

Версия для печати

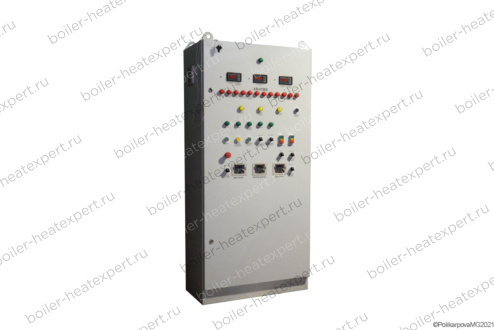

Автоматика котла с ПЧ и датчиком кислорода на опилках

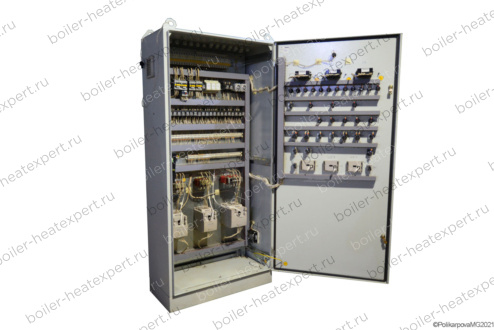

Автоматика котла с ПЧ и датчиком кислорода на опилке

Автоматика котла на опилках с ПЧ и датчиком кислорода

Автоматика котла на опилке с ПЧ и датчиком кислорода

Подробное описание

Управление горением – автоматическое по сигналу датчика кислорода (λ-зонд) в дымовых газах

Предназначен для автоматизации водогрейного котла с плунжерными питателями топлива.
Регулирование процесса горения – автоматическое, осуществляется по сигналу от датчика содержания кислорода в дымовых газах (частотное управление вентилятором вторичного воздуха). Поддержание оптимального коэффициента избытка воздуха обеспечивает экономию топлива и стабильный КПД.
Управляет: дутьевыми вентиляторами первичного и вторичного воздуха, гидроприводом плунжерных питателей (до двух), шнековыми ворошителями топлива, дымососом, компрессором продувки (опция).
Обеспечивает ручной и автоматический пуск, остановку, поддержание заданной температуры теплоносителя (управление частотой питателя).
Контролирует: давление и температуру воды на входе/выходе, давление в топке, расход теплоносителя, температуру дымовых газов, температуру в топливопроводе, наличие факела, уровень топлива в бункерах, давление в системе пожаротушения.
Аварийная остановка с индикацией причины и звуком при: превышении/понижении давления воды (0,3/0,6 МПа), превышении температуры воды (115 °С), повышении давления в топке (–20 Па), понижении расхода, перегреве топливопровода (350 °С), превышении температуры газов (250 °С) или её длительном понижении (100 °С, 3 мин), аварии любого из питателей, вентиляторов, дымососа.
Автоматическая защита от возгорания: при перегреве топливопровода отключаются вентиляторы, питатель переводится на максимальную частоту и открываются клапаны пожаротушения.
Блокировка пуска при выходе параметров за допустимые пределы.
Режим «АВТОМАТ» (поддержание температуры) блокируется при отсутствии факела, низком давлении пожаротушения, критических температурах газов или внешней блокировке.
Предусмотрены световая индикация низкой температуры обратки (50 °С), управление внешней системой рециркуляции и топливоподачи.
Стальной корпус, степень защиты IP54, замок с единым секретом, вертикальный монтаж. Климатическое исполнение УХЛ4 (отапливаемое помещение, +8…+40 °С).

Цена с НДС 1 800 000 ₽

Уточнить цену с доставкой до вашего города

Рассмотреть другие варианты?

Описание

Сертификаты

Щит управления котлом с плунжерной подачей топлива – расширенное описание (автоматика по кислороду)

Щит управления разработан для водогрейных котлов HeatExpert на древесных отходах- опилках и щепе с плунжерными питателями. Оборудование обеспечивает предупреждение аварийных ситуаций с помощью световой и звуковой сигнализации, а также ручное и автоматическое управление следующими механизмами:

дутьевым вентилятором первичного воздуха;
дутьевым вентилятором вторичного воздуха (с автоматическим регулированием по кислороду);
гидроприводом плунжерного питателя топлива (до двух);
шнековыми ворошителями топлива (опция);
дымососом;
компрессором продувки (опция).

Автоматическое управление горением по сигналу датчика кислорода (λ-зонд)
Работа вентилятора вторичного воздуха в ручном и автоматическом режимах осуществляется путём изменения его частоты по сигналу от датчика содержания кислорода в дымовых газах. Это позволяет поддерживать оптимальное соотношение топливо-воздух в реальном времени, обеспечивая экономию топлива и стабильный КПД котла. Настройками частотного преобразователя вентилятора вторичного воздуха установлен нижний порог частоты 20 Гц для защиты электродвигателя. При необходимости снижения частоты ниже установленного порога вентилятор останавливается (частота 0 Гц).

Щит рассчитан на установку в трёхфазных цепях с заземлённой нейтралью (380 В, 50 Гц). Климатическое исполнение УХЛ4 – для отапливаемых помещений с температурой от +8 °С до +40 °С, относительная влажность не более 65% при +20 °С. Корпус стальной (степень защиты IP54), дверца запирается на замок с единым секретом. Рабочее положение – вертикальное (допускается отклонение до 5°).

Контролируемые параметры и подключения

Щит получает сигналы от внешних датчиков и приборов:

электроконтактный манометр (давление воды на выходе, аварийные пределы 0,3/0,6 МПа);
преобразователь давления (давление в топочной камере);
электроконтактный манометр для системы пожаротушения;
первичные преобразователи температуры (вода на выходе и входе, температура дымовых газов, температура в топливопроводе);
реле протока (контроль расхода теплоносителя);
сигнализаторы уровня топлива в бункерах (опция);
фотодатчик пламени (контроль факела в топке);
датчик содержания кислорода в дымовых газах (основной элемент автоматического регулирования);
соленоидные клапаны системы пожаротушения и продувки.

Функциональные возможности (автоматика)

Режим «АВТОМАТ» обеспечивает автоматическое поддержание температуры воды на выходе (уставка 90 °С) путём изменения частоты работы питателя топлива, и ограничение температуры на входе (уставка 70 °С) переключением питателя на нижнюю частоту (20 Гц). Приоритет отдаётся ограничению температуры на входе. Работа в автоматическом режиме блокируется при:

низкой (100 °С) или высокой (250 °С) температуре дымовых газов;
отсутствии факела в топке;
низком давлении в системе пожаротушения;
внешней блокировке;
возникновении любой аварии (кроме останова ворошителя).

Управление вентилятором вторичного воздуха осуществляется частотным преобразователем по сигналу от датчика кислорода. Это обеспечивает поддержание оптимального коэффициента избытка воздуха в реальном времени, снижая потери тепла с уходящими газами.

Аварийная остановка котла (с индикацией причины и звуком) производится при:

понижении/повышении давления воды на выходе (0,3/0,6 МПа);
повышении температуры воды на выходе (115 °С);
повышении давления в топке (уставка –20 Па);
понижении расхода теплоносителя;
повышении температуры в топливопроводе (уставка 150 °С – возможное возгорание);
повышении температуры дымовых газов (250 °С, задержка 30 с);
понижении температуры дымовых газов (100 °С, задержка 3 мин) при работе в автоматическом режиме;
аварийном останове питателя, вентилятора или дымососа.

Дополнительные защиты и блокировки:

При превышении температуры в топливопроводе (150 °С) автоматически отключаются вентиляторы, питатель переключается на максимальную частоту (50 Гц) и открывается клапан пожаротушения.
Контроль давления в топке осуществляется через частотный преобразователь дымососа; при превышении аварийного порога (–20 Па) вентиляторы временно отключаются.
При погасании факела таймер автоматической работы питателя сбрасывается; подача топлива блокируется до восстановления факела.
На частотные преобразователи наложены ограничения нижнего предела частоты (для дымососа – 20 Гц, для питателя – 16 Гц) для защиты электродвигателей.
Для управления внешней системой топливоподачи предусмотрены клеммы (замыкаются при снижении уровня топлива до нижней отметки).

Конструкция и условия эксплуатации

Щит выполнен в металлическом корпусе, внутри установлена монтажная панель. На двери расположены кнопки управления, переключатели, светосигнальная арматура, измерители-регуляторы, панели управления частотными преобразователями. На задней стенке предусмотрены отверстия для вертикального крепления.

Эксплуатация допускается только в отапливаемых котельных, без воздействия солнечной радиации, взрывоопасных, агрессивных и радиоактивных сред.

Монтаж, наладка и обслуживание должны выполняться специализированными организациями, имеющими соответствующие разрешения. Щит поставляется в собранном виде в комплекте с паспортом, руководством по эксплуатации и комплектом подключаемых КИП (кабельная продукция приобретается отдельно).

Для получения полной технической документации и консультации по подбору обратитесь к производителю.
