Механизированный бункер ворошитель для опилок

Механический бункер ворошитель для опилок

Механический бункер ворошитель для опилок, щепы и древесных отходов типа «ЖИВОЕ ДНО» предназначен для временного накапливания и хранения сыпучих материалов, используемые в качестве топлива для автоматических твердотопливных котлов. Топливный механизированный склад Живое дно предназначен для предотвращения слеживания и механизированной разгрузки.

Наш завод производи бункеры ворошители для автоматических котлов на опилках объемом от 1,5 до 20 м³, окончательная конструкция определяется техническим заданием. На данной странице представлена типовая модель объемом 8 м³ подходящая для работы с автоматическими котлами на опилках и древесных отходах.

В состав бункера-транспортера живое дно входят:

• Бункер - 1 комплект;
• Механизация - 1 комплект;
• Рама опорная - 1 комплект;
• Настоящий паспорт и руководство по эксплуатации - 1 шт.

Устройство и принцип работы механизированного и автоматизированного бункера Живое дно

Бункер состоит из бункера-накопителя для накопления и хранения сыпучих материалов (отходы деревообработки и их производные (пеллеты, опилки, щепа и т.п.)) и ворошителя типа «ЖИВОЕ ДНО» предотвращения слеживания и разгрузки материала в транспортер автоматизированного котла на древесных отходах.

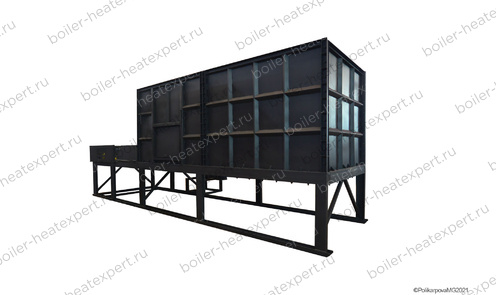

Бункер ворошитель под опилки выполнен в виде прямоугольной емкости с открытой верхней частью для загрузки сыпучих материалов. Он размещен на опорной раме, для распределения и передачи весовой нагрузки от загруженного материала и веса самой конструкции. Разгрузочное окно выполнено в нижней части передней торцевой стенки бункера-ворошителя. Разгрузка выполняется при помощи подвижных лопат. Так же лопаты выполняют функцию ворошителя, предотвращая слеживания материала. Контроль хода лопат осуществляется при помощи концевых выключателей, установленных на опорной раме по ходу их движения. Лопаты приводятся в движения гидравлическим приводом. Гидропривод установлен на опорной раме бункера перед разгрузочным окном. В непосредственной близости от гидростанции гидропривода установлен щит управления.

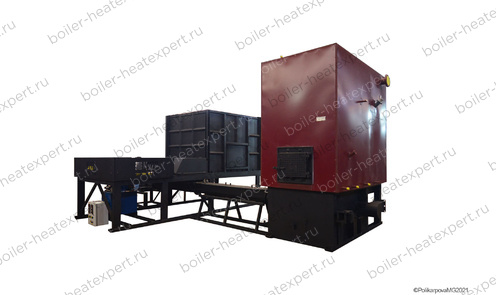

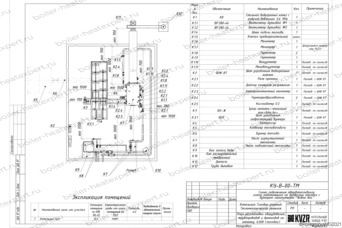

В конструкции опорной рамы, в нижней ее части, перед разгрузочным окном, предусматривается место под установку приемной секции транспортера конвейера для отведения выгружаемых опилок и щепы в топку автоматического котла.

Порядок установки и монтажа склада бункера Живое дно

Бункер поступает заказчику в частично разобранном виде, специально подготовленный для транспортировки, согласно комплектовочной ведомости.

Установку механизированного бункера производить в строго горизонтальном положении на заранее подготовленный фундамент.

Фундамент выполняется в виде бетонной подушки с закладными деталями под опоры бункера. Нагрузка на фундамент принимается по снаряженной массе бункера. Расстояние от края опор до края бетонной подушки принимается не менее 0,5 м.

Монтаж производится в следующей последовательности:

• Устанавливаются и закрепляются при помощи сварного соединения опорная рама на фундаменте;
• Устанавливаются на опорную раму боковые щиты бункера-накопителя, закрепляются между;
• Устанавливаются гидроцилиндры на лопаты. Лопаты поставляются в едином блоке с опорной рамой;
• Устанавливается гидростанция гидропривода на опорной раме;
• Соединяется гидростанции гидропривода с гидроцилиндрами при помощи рукавов высокого давления (РВД).
• Производится электроподключение гидростанции и щита управления. Заземление и зануление всего электрооборудования выполняется в соответствии с «Правилами устройства электроустановок» и ГОСТ 12.1.030-81.

Механизированный склад Живое дно относится к изделиям контрольная сборка которых производится в ходе монтажа непосредственно на месте эксплуатации.

8. Заказ и консультации

Для заказа механизированного бункера ворошителя для опилок направьте запрос с указанием требуемого объема бункера.
