Бункер древесного топлива механизированный

Name: Бункер древесного топлива механизированный
Brand: KVZR
Price: 1720000 RUB
Availability: InStock

В наличии

Только безнал

Версия для печати

Видео

Механизированный бункер для древесного топлива

Чертеж механизированный бункер для древесного топлива

Склад механизированный для опилок и щепы

Бункер накопитель "Живое дно" механизированный

Склад автоматизированный под опилки и щепу

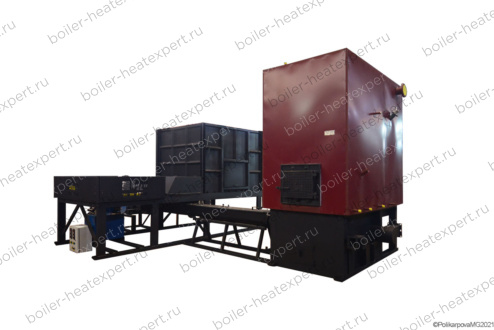

Котел для опилок с механизированным бункером ворошителем "Живое дно"

Бункер для древесного топлива механизированный

Бункер для древесного топлива механизированный чертеж

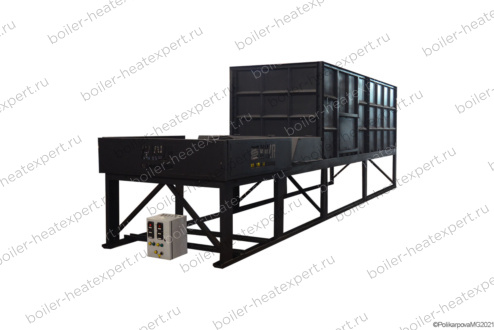

Бункер щепы и опилок

Механизированный склад для опилок и щепы

Механизированный бункер накопитель "Живое дно"

Автоматизированный склад под опилки и щепу

Котел с механизированным бункером ворошителем для опилок "Живое дно"

Подробное описание

Бункер для древесного топлива с механизацией «живое дно» предназначен для приёма, временного хранения и механизированной разгрузки сыпучих материалов (опилки, щепа, стружка, пеллеты и другие отходы деревообработки). Механизация типа «живое дно» предотвращает слёживание топлива и обеспечивает равномерную подачу материала в транспортёр или топку. Бункер оснащён гидравлическим приводом, щитом управления и опорной рамой. Рабочий объём – 8 - 11 м³, грузовместимость – 6,4 -8,8 т, плотность материала – до 800 кг/м³, влажность – до 40%. Подходит для использования в системах топливоподачи твердотопливных котельных, работающих на древесных отходах с котлами HeatExpert.

Цена с НДС 1 720 000 ₽

Уточнить цену с доставкой до вашего города

Рассмотреть другие варианты?

Заполнить опросный лист

Характеристики

Описание

Потребуются

Схема подключения

Сертификаты

Технические характеристики бункера древесного топлива механизированного

Тип: Бункер

Бренд: KVZR

Рабочий объем: 8 м³

Максимальная грузовместимость: 6.4 т

Материал: Опилки, щепа, стружка, пеллеты

Фракционный состав топлива: Опилки (фракция не более) 2 мм; щепа (фракция толщина/длина) 2/10 мм; стружка (фракция толщина/длина) 2/10 мм

Плотность сыпучего материала, не более: 800 кг/м³

Насыпная плотность сыпучего материала, не более: 600 кг/м³

Влажность топлива: 40 %

Тип механизации: ЖИВОЕ ДНО

Тип привода: Гидростанция

Назначение, состав и основные технические характеристики

Бункер-накопитель для древесного топлива с механизацией «живое дно» предназначен для временного накопления и хранения сыпучих материалов (отходы деревообработки и их производные: опилки, щепа, стружка, пеллеты и т.п.), используемых в качестве топлива для твердотопливных котлов. Механизация «живое дно» предотвращает слёживание материала и обеспечивает его механизированную разгрузку.

Технические характеристики

№	Показатель	Значение
1	Рабочий объём	8 м³
2	Максимальная грузовместимость	6,4 т
3	Сыпучий материал (отходы деревообработки)	опилки, щепа, стружка, пеллеты
3.1	Опилки (фракция не более)	2 мм
3.2	Щепа (толщина/длина не более)	2/10 мм
3.3	Стружка (толщина/длина не более)	2/10 мм
4	Плотность сыпучего материала, не более	800 кг/м³
5	Насыпная плотность, не более	600 кг/м³
6	Влажность сыпучего материала, не более	40 %

Состав бункера

бункер-накопитель – 1 шт.;
механизация «живое дно» – 1 компл.;
рама опорная – 1 компл.;
щит (бокс) управления – 1 комп.;
паспорт и руководство по эксплуатации – 1 компл.

Устройство и принцип работы

Бункер состоит из опорной рамы, бункера-накопителя и механизации «живое дно». Опорная рама распределяет нагрузку от материала и конструкции. Бункер-накопитель выполнен в виде прямоугольной ёмкости с открытой верхней частью для загрузки. Разгрузочное окно расположено в нижней части передней стенки. Разгрузка выполняется элементами подвижного дна – шурующими планками (лопатами), которые также выполняют функцию ворошителя, предотвращая слёживание материала. Контроль хода планок осуществляется концевыми выключателями. Гидравлический привод обеспечивает движение планок, а щит управления позволяет управлять механизацией в ручном или автоматическом режиме.

Управление и автоматизация

В комплекте с бункером поставляется штатный щит управления, соответствующий требованиям ТУ и стандартам. Щит предназначен для:

местного управления гидроприводами шурующих планок;
перевода системы в режим ремонт/наладка;
интеграции в общую систему автоматизации технологической линии для удалённого ручного или автоматического управления механизацией бункера.

Внимание! При хранении древесного топлива с высокой влажностью необходимо контролировать состояние материала для предотвращения самовозгорания. Регулярно проверяйте работу гидравлической системы и состояние концевых выключателей.

Применение в котельных

Бункер для древесного топлива с живым дном широко используется в котельных, работающих на отходах деревообработки. Обеспечивает бесперебойное питание топливом, снижает трудозатраты на загрузку и предотвращает слёживание материала. Совместим с транспортёрами, пневмотранспортом и системами автоматической подачи топлива.

Заказ и консультации

Для заказа бункера для древесного топлива направьте запрос с указанием требуемого объёма, характеристик материала и условий эксплуатации. Наши инженеры помогут подобрать оптимальную конфигурацию и рассчитают стоимость доставки.

Контакты отдела продаж:

Тел.: +8-800-700-81-25
Email: heatexpert.ru@yandex.ru

Щит управления бункером механизированным

Щит управления механизированным бункером

Цена: 550 000 ₽

Предназначен для автоматизации работы бункера-накопителя сыпучих материалов с гидравлическим приводом механизации (шурующие планки или лопаты).
Обеспечивает ручное и автоматическое управление циклами движения шурующих планок (вперёд/назад) для поддержания заданного уровня материала в разгрузочной горловине.
Автоматический режим поддерживает уровень сыпучего материала в горловине бункера путём непрерывных циклических движений планок.
Предусмотрен режим «НАЛАДКА» для пуско-наладочных и ремонтных работ (частичная функциональность, отключение некоторых систем контроля).
Аварийная остановка с индикацией причины и звуком при: превышении времени хода планок (уставка 30 с), аварийном останове гидростанции, внешней аварийной остановке.
Блокировка автоматического режима при: открытой крышке горловины, переполненной горловине, внешней блокировке, любой аварии.
Возможность ручного пуска однократного цикла даже при заполненной горловине (кнопка «ВПЕРЕД/ПУСК»).
Настройка таймера безопасности (контроль времени хода планок) выполняется при пусконаладке в зависимости от свойств материала.
Стальной корпус, степень защиты IP54, замок с единым секретом, вертикальный монтаж. Климатическое исполнение УХЛ4 (отапливаемое помещение, +8…+40 °С).

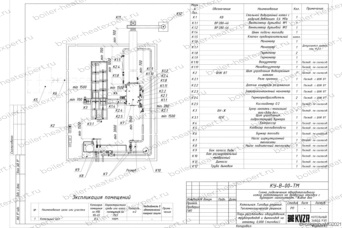

Схема подключения котла на древесных отходах с бункером накопителем Живое дно

Схема установки механизированного бункера ворошителя для опилок "Живое дно" с котлом работающим на древесных отходах. Данную схему можно использовать, как пример для разработки под свой объект или заказать у нас разработку индивидуальной схемы для вашей котельной.
