Циклоны ЦН 24

Промышленные циклоны ЦН-24

Назначение и область применения

Циклоны ЦН-24 предназначены для отчистки воздуха от пыли на производстве, выделяющейся при сжигании топлива и других производственных процессов. Относятся к серии циклонов ЦН разработки НИИОГАЗ и находят применение в самых разных отраслях промышленности: черной и цветной металлургии, химии, машиностроении, производстве стройматериалов, энергетике.

Циклоны ЦН 24 пылеуловители имеют увеличенный угол наклона входного патрубка — 24°, благодаря чему при сохранении эффективности очистки удаётся пропускать через аппарат больший объём газа. Циклоны применяются в системах аспирации и пневмотранспорта, а также для очистки дымовых газов при сжигании твёрдого топлива. Может использоваться как первая ступень грубой очистки перед более эффективными аппаратами.

Основные задачи:

• Очистка газов и аспирационного воздуха от пыли крупной дисперсности.
• Предварительная очистка газов перед высокоэффективными аппаратами (рукавными фильтрами и др.).
• Защита вентиляторов и дымососов от абразивного износа.
• Может устанавливаться как на всасывающей, так и на нагнетательной стороне вентилятора.
• Используется для сухой очистки газов и воздуха от твердых неслипающихся частиц пыли размером более 20 мкм.

Основные параметры работы

Конструкция циклона ЦН 24

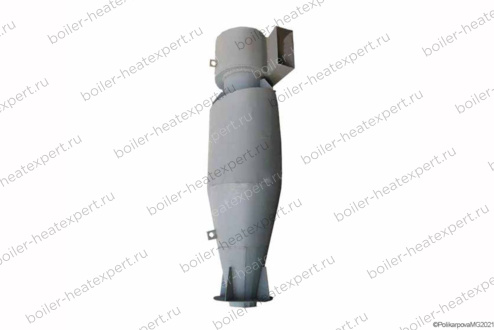

Циклон типа ЦН 24 золоуловитель представляет собой вертикальные аппараты, собранный из цилиндрической и конической частей, входного патрубка под углом 24° к горизонтали, выхлопной трубы по центральной оси и камеры очищенного газа в форме улитки / сборника.

Наклон входного патрубка под увеличенным углом обеспечивает максимальную скорость и расход газового потока и снижает гидравлическое сопротивление. Улавливание пыли происходит за счёт центробежных сил, возникающих при закрутке газового потока, и силы тяжести, под действием которой частицы осаждаются в бункере. Бункер выполнен пирамидальной формы. Выгрузка пыли из бункера должна быть непрерывной или периодической, но без накопления выше допустимого уровня.

Принцип работы циклона ЦН-24

Запыленный газ через входной патрубок поступает в цилиндрическую часть корпуса. Поток закручивается по спирали и движется вниз вдоль стенок. Под действием центробежной силы частицы пыли отбрасываются к стенкам и перемещаются вниз по спирали. Через нижнее отверстие конической части пылевые частицы попадают в бункер, где теряют скорость и осаждаются. Очищенный газ поднимается по центральной части циклона и через выхлопную трубу выходит в камеру улитки / сборника, откуда направляется в атмосферу.

Условия эксплуатации

• Циклон серии ЦН 24 может устанавливаться как на всасывающей, так и на нагнетательной линии вентилятора.
• Для защиты вентилятора от абразивного износа циклон рекомендуется устанавливать перед вентилятором.
• При работе с абразивной пылью входная и нижняя части корпуса уплотняются для продления срока службы.
• Все фланцевые соединения должны обеспечивать надежную герметичность.
• Применение во взрывоопасных средах не допускается.

Обслуживание циклона ЦН 24

• Проверка герметичности всех соединений.
• Периодическая покраска изделия для защиты от коррозии.

Комплектация и дополнительное оборудование

Комплект поставки:

• Корпус циклона в сборе.
• Пирамидальный бункер.
• Камеры очищенного газа в виде улитки / сборника.
• Паспорт и руководство по эксплуатации.

Дополнительное оборудование:

• Вентилятор соответствующей производительности.
• Газоходы и переходники (по индивидуальному заказу).
• Опоры и крепежные элементы для монтажа.

Транспортировка и монтаж

Циклон ЦН-24 пылевой поставляется в разобранном виде. Транспортировка — любым видом транспорта. Монтаж выполняется специализированной организацией и включает установку аппарата, подключение входного и выходного патрубков, обеспечение герметичности всех соединений.

Заказ и консультации

Для того чтобы запросить коммерческое предложение или купить циклон ЦН 24 направьте запрос с указанием:

• Объем очищаемого газа.
• Температура и состав очищаемого газа.
• Тип и дисперсность улавливаемой пыли.
• Наличие требований по дополнительному оборудованию (вентилятор, газоходы).

Изготовление циклонов ЦН 24 под заказ и с индивидуальными доработками по техническому заданию Заказчика

Мы производим промышленные циклоны ЦН 24 не только по типовым проектам, но и по техническому заданию заказчика.

Мы можем изготовить для вас:

• Циклоны нестандартного исполнения (из стали марки 09Г2С и нестандартной толщины).
• Опоры циклона по вашему техническому заданию. Для этого необходимо заполнить опросный лист.
• Газоходы по вашему проекту. Для заказа газоходов необходимо прислать эскиз расстановки оборудования с указанием расстояний и высотных отметок либо проект.
