Одиночный циклон ЦН 15

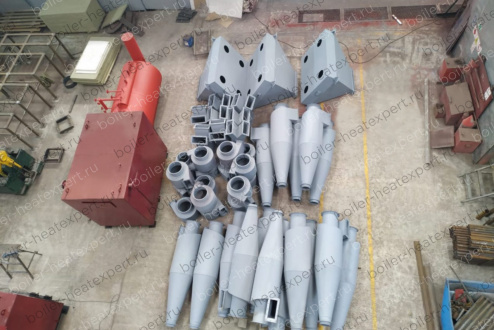

Одиночные циклоны типа ЦН 15

Назначение и область применения

Одиночные циклоны ЦН-15 предназначены для отчистки воздуха от пыли на производстве, выделяющейся при обжиге, агломерации, сушке, сжигании топлива и других производственных процессов. Относятся к универсальному типу циклонов серии ЦН разработки НИИОГАЗ и находят применение в самых разных отраслях промышленности: металлургии, химии, машиностроении, производстве стройматериалов, энергетике.

Основные задачи:

• Очистка газов и аспирационного воздуха от пыли крупной и средней дисперсности.
• Предварительная очистка газов перед высокоэффективными аппаратами (рукавными фильтрами и др.).
• Защита вентиляторов и дымососов от абразивного износа.
• Золоуловитель циклон марки ЦН 15 одиночный применяется в системах аспирации и пневмотранспорта, а также для очистки дымовых газов при сжигании твердого топлива.
• Может устанавливаться как на всасывающей, так и на нагнетательной стороне вентилятора.
• Используется для сухой очистки газов и воздуха от твердых неслипающихся частиц пыли размером более 5 мкм.

Основные параметры работы

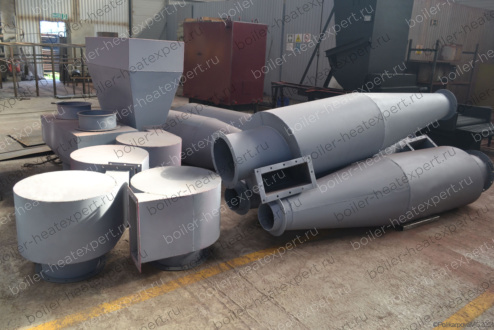

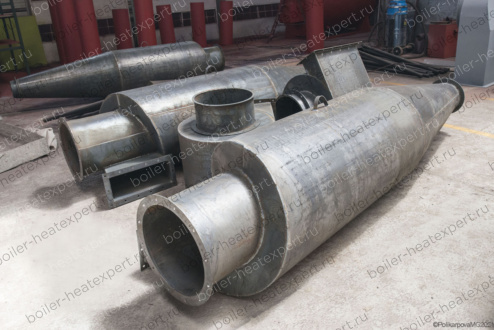

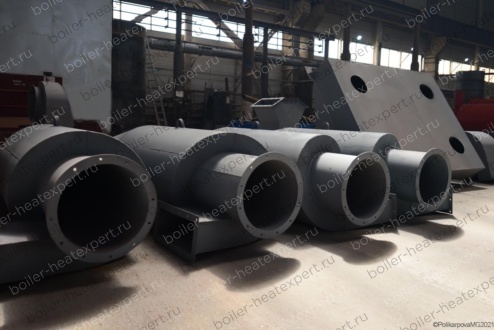

Конструкция одиночного циклона ЦН-15

Циклон ЦН-15 одиночный представляет собой вертикальный аппарат, состоящий из цилиндрической и конической частей, входного патрубка, расположенного под углом 15°, выхлопной трубы, расположенной по центральной оси аппарата, и камеры очищенного газа в форме улитки. Одиночные циклоны производятся только с улиткой.

Улавливание пыли обеспечивается за счёт центробежных сил, возникающих при закрутке газового потока, и силы тяжести, под действием которой частицы осаждаются в бункере. Бункер выполнен пирамидальной формой. Выгрузка пыли из бункера должна быть непрерывной или периодической, но без накопления выше допустимого уровня.

Принцип работы циклона ЦН 15 одиночного

Запыленный газ через входной патрубок поступает в цилиндрическую часть корпуса. Поток закручивается по спирали и движется вниз вдоль стенок. Под действием центробежной силы частицы пыли отбрасываются к стенкам и перемещаются вниз по спирали. Через нижнее отверстие конической части пылевые частицы попадают в бункер, где теряют скорость и осаждаются. Очищенный газ поднимается по центральной части циклона и через выхлопную трубу выходит в камеру улитки, откуда направляется в атмосферу.

Условия эксплуатации

• Одиночный циклон серии ЦН 15 может устанавливаться как на всасывающей, так и на нагнетательной линии вентилятора.
• Для защиты вентилятора от абразивного износа циклон рекомендуется устанавливать перед вентилятором.
• При работе с абразивной пылью входная и нижняя части корпуса уплотняются для продления срока службы.
• Все фланцевые соединения должны обеспечивать надежную герметичность.
• Применение во взрывоопасных средах не допускается.
• Не рекомендуется использовать аппарат для улавливания крупных частиц пыли, особенно при малом диаметре циклона.

Обслуживание одиночного циклона ЦН-15

• Проверка герметичности всех соединений.
• Периодическая покраска изделия для защиты от коррозии.

Комплектация и дополнительное оборудование

Комплект поставки:

• Корпус циклона в сборе.
• Пирамидальный бункер.
• Камеры очищенного газа в виде улитки.
• Паспорт и руководство по эксплуатации.

Дополнительное оборудование:

• Вентилятор соответствующей производительности.
• Газоходы и переходники (по индивидуальному заказу).
• Опоры и крепежные элементы для монтажа.

Транспортировка и монтаж

Циклон одиночный ЦН-15 пылевой поставляется в разобранном виде. Транспортировка — любым видом транспорта. Монтаж выполняется специализированной организацией и включает установку аппарата, подключение входного и выходного патрубков, обеспечение герметичности всех соединений.

Заказ и консультации

Для того чтобы запросить коммерческое предложение или купить одиночный циклон ЦН 15 направьте запрос с указанием:

• Объем очищаемого газа.
• Температура и состав очищаемого газа.
• Тип и дисперсность улавливаемой пыли.
• Наличие требований по дополнительному оборудованию (вентилятор, газоходы).

Изготовление циклонов ЦН-15 одиночных под заказ и с индивидуальными доработками по техническому заданию Заказчика

Мы производим промышленные одиночные циклоны ЦН 15 не только по типовым проектам, но и по техническому заданию заказчика.

Мы можем изготовить для вас:

• Циклоны нестандартного исполнения (из стали марки 09Г2С и нестандартной толщины).
• Опоры циклона по вашему техническому заданию. Для этого необходимо заполнить опросный лист.
• Газоходы по вашему проекту. Для заказа газоходов необходимо прислать эскиз расстановки оборудования с указанием расстояний и высотных отметок либо проект.
