Паровые котлы STEAMEXPERT на мазуте

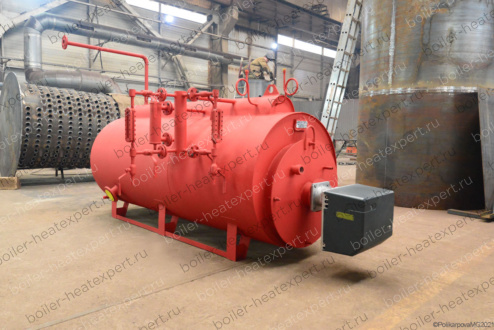

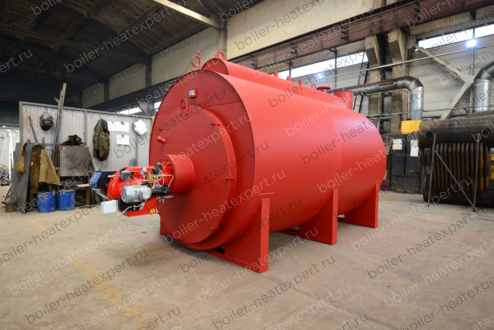

Паровой котел STEAMEXPERT на мазуте

Паровой мазутный котел STEAMEXPERT предназначен для получения насыщенного пара температурой до 115, 130, 170 °С и давлением не более 0,07; 0,17; 0,9 МПа (0,7; 1,7; 9 кгс/см², 0,7; 1,7; 9 бар). Применяется для технологического пароснабжения, отопления, горячего водоснабжения и вентиляции на объектах, где требуется стабильный насыщенный пар, особенно при отсутствии магистрального газа или в качестве резервного топлива.

Оборудование используется в:

• строительных организациях, бетонных заводах, ЖБИ, ДРСУ;
• воинских частях, автоколоннах, больницах, банях;
• мясокомбинатах, консервных заводах, хлебозаводах, мелькомбинатах, маслосырзаводах;
• птицефабриках, свинокомплексах, фермерских хозяйствах;
• предприятиях нефтегазовой, химической, кожевенной, пищевой промышленности.

Конструкция котла: комбинированная жаротрубно-водотрубная (без трубных досок)

Паровой котел на мазуте выполнен по комбинированной схеме, объединяющей лучшие черты жаротрубных и водотрубных котлов. В отличие от классических двухходовых и трёхходовых дымогарных (огнетрубных) котлов с трубными досками, наша конструкция не имеет сварных соединений труб с досками – это исключает зоны термических напряжений и делает котел значительно надёжнее.

Устройство:

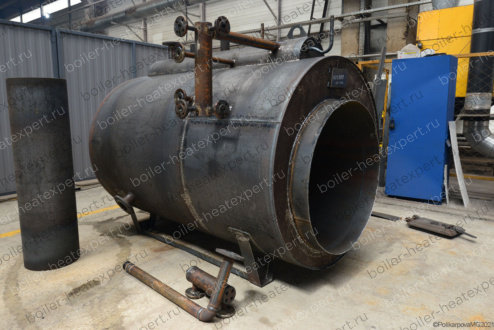

• Два стальных цилиндра (обечайки) разного диаметра, вставленные один в другой. Пространство между ними заполняется водой – это водяная рубашка.
• Внутренняя обечайка (жаровая труба) изготовлена из стали 09Г2С – материала, устойчивого к термическим нагрузкам и коррозии. Она выполняет роль топочной камеры. В передней части установлена фронтовая плита с амбразурой для крепления мазутной горелки.
• За жаровой трубой размещён конвективный пучок из наклонных цельнотянутых бесшовных труб по ГОСТ 8732 (34), установленных в шахматном порядке. Трубы омываются горячими газами, а внутри них движется вода – это водотрубный элемент, повышающий эффективность теплосъёма и КПД котла. Применение бесшовных труб исключает продольные сварные швы, что гарантирует высокую надёжность при циклических нагрузках.
• Сверху котла установлена паросборная камера (паросборник) с сепарационными устройствами. Она обеспечивает отделение капель воды от пара – на выходе потребитель получает сухой насыщенный пар.

Почему наша конструкция надежнее и эффективнее дымогарных и чистых водотрубных котлов?

• По сравнению с дымогарными (огнетрубными) – у нас нет трубных досок, которые являются слабым местом и частой причиной течей из-за циклических температурных расширений. Наш котел выдерживает больше циклов «нагрев-остывание» без разрушения сварных швов.
• По сравнению с двухходовыми и трёхходовыми дымогарными паровыми котлами – у нас значительно больший водяной объём и зеркало испарения. Это позволяет стабильно вырабатывать пар даже при резких изменениях нагрузки и допускает подпитку холодной водой (+5 °С) без температурного удара. Установка дорогого экономайзера не требуется.
• Комбинированная схема даёт высокую скорость парообразования (за счёт водотрубного конвективного пучка), одновременно большой аккумулируемый объём пара (за счёт паросборника) и сухой насыщенный пар (за счёт сепаратора).

Работа парового котла на мазуте

Вода, заполняющая межцилиндровое пространство и конвективные трубы, нагревается за счёт тепла от сгорания мазута. Мазутная горелка, установленная на фронтовой плите, обеспечивает автоматическое или ручное поддержание температуры в топке. Дымовые газы проходят через жаровую трубу, затем омывают конвективный пучок (водотрубную часть), после чего направляются в газоход.

Вода закипает и превращается в пар. Пар поднимается в верхнюю часть котла, попадает в паросборную камеру, где проходит сепарацию (отделение влаги), и через паропровод подаётся потребителю.

Режим работы – непрерывный. Паровой котел на мазутном топливе может работать 24/7 с автоматическим или ручным регулированием горелки. Очистка от шлама производится без остановки через дренажные штуцеры.

Совместимость с горелками: Котёл работает с большинством блочных мазутных горелок, представленных на рынке. Успешно применяются российские горелки ILKA, а также импортные горелки BALTUR, ECOSTAR, Ecoflam, Cib Unigas, Riello, Elco, Weishaupt, FBR, UNIGAS (модель PN 30) и другие. Для мазута характерна более высокая вязкость, поэтому в горелках предусмотрен подогрев топлива, а также установлен бачок с подогревателем, регулирующим температуру с помощью термостатов.

Важно: для работы котла потребуется ёмкость для хранения мазута (топливный бак или резервуар). Объём подбирается исходя из расхода топлива (ориентировочно 20–25 кг/ч) и требуемой автономности (рекомендуется запас не менее чем на 3-5 суток). Баки должны быть закрытыми и сообщаться с наружной атмосферой трубой диаметром не менее 50 мм, для хранения основного и резервного топлива используются специальные резервуары из стали, устойчивой к агрессивным средам, или железобетонные ёмкости с антикоррозийным покрытием.

Варианты организации дымоудаления:

• Работа без дымососа (базовая схема). Дымосос не требуется – достаточно естественной тяги дымовой трубы высотой не менее 9 метров и обязательно выше конька кровли на 2 метра. Это упрощает монтаж, снижает энергопотребление и исключает дополнительное обслуживание.
• Работа с дымососом. В случае сложной конфигурации газоходов или при необходимости повышенной тяги (например, при длинных горизонтальных участках или работа с некоторыми видами горелок, работающими под разряжением) может быть установлен дымосос. Обычно для котла достаточно дымососа ДН‑3,5.

Регулирование паропроизводительности и температуры

Паропроизводительность регулируется автоматически (при наличии горелки с модуляцией) или ступенчато (двухступенчатые горелки), изменением мощности горелки (подачи мазута и воздуха).

Автоматика парового котла на мазуте (опция) осуществляет управление горелкой по давлению пара: достигнув верхнего предела, автоматика отключает горелку, при снижении давления – включает.

Температура насыщенного пара жёстко связана с давлением: чем ниже давление, тем ниже температура. Для получения пара с температурой 95 °С достаточно снизить рабочее давление, выставив соответствующее давление пара на электроконтактный манометр.

Таблица зависимости температуры пара от давления:

Безопасность котла

Паровой котел мазутный оснащён несколькими независимыми системами безопасности:

• Два водоуказательных прибора (стекла) и водомерная колонка – визуальный контроль уровня воды. При снижении уровня ниже допустимого оператор обязан подпитать котёл.
• Взрывной клапан в задней части котельного блока – защищает трубную систему от разрушения при возможном хлопке скопившихся газов.

Котел паровой на мазутном топливе, работающий при температуре до 115 °C, дополнительно оснащается двумя предохранительными клапанами КПС-0,7 на паросборной камере, которые при превышении давления 0,07 МПа автоматически сбрасывают пар в атмосферу.

Преимущества парового котла STEAMEXPERT на мазуте и нефти

• Отсутствие трубных досок – нет коррозионно-эрозионного разрушения сварных швов, ресурс выше, чем у дымогарных аналогов.
• Высокая скорость парообразования благодаря эффективному водотрубному конвективному пучку.
• Большой водяной (более 3-х раз больше паропроизводительности) и паровой объем (до 15% объёма) котла гарантируют стабильную подачу сухого пара при любых нагрузках.
• Выдерживает подпитку холодной водой благодаря большому водяному объёму - нет термических ударов и трещин, не требуется дорогой экономайзер.
• Сухой пар на выходе – сепарационная камера препятствует выносу капель воды, что важно для технологических процессов (стерилизация, сушка, бетонирование).
• Совместимость с широким спектром блочных мазутных горелок (российских и импортных).
• Очистка конвективной части паром без остановки – в задней стенке есть устройство для обдувки, достаточно направить струю пара под давлением.
• Дренаж шлама без остановки парообразования – устройство нижних штуцеров позволяет удалять осадок, не глуша котёл.

Требования к питательной воде и водоподготовке

Для паровых котлов на мазуте качество воды критически важно. При жёсткой воде образуется накипь, которая приводит к перегреву металла и аварии. Согласно ПТЭ ТЭ, для паровых котлов рекомендуются следующие нормы:

Рекомендация: закажите заранее химический анализ исходной воды в аккредитованной лаборатории (стоит недорого, делается быстро). Наши инженеры подберут схему водоподготовительной установки (ВПУ), которая обеспечит долгую безаварийную работу котла.

Монтаж и транспортировка

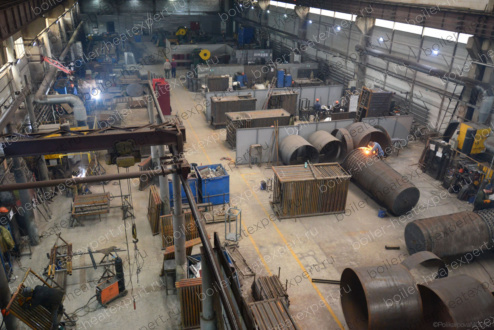

Котёл поставляется одним блоком максимальной заводской готовности. Транспортировка – ж/д и автотранспорт закрытого типа с верхней загрузкой в горизонтальном положении, исключающем смещение и удары. Монтаж и пусконаладка выполняется специализированной организацией, имеющей допуск к работе с оборудованием под давлением.

Порядок монтажа:

• Установка котла на ровное бетонное основание (без анкеров, если не требуется).
• Подключение питательной линии (водопровод через насос) с обратным клапаном и вентилем.
• Подключение паропровода к паросборнику с установкой предохранительных клапанов и отключающей арматуры.
• Монтаж мазутной горелки на фронтовую плиту с амбразурой (уплотнение, подвод топлива).
• Монтаж газоходов и дымовой трубы (рекомендуемая высота от 9 метров, выше конька кровли).
• Установка дымососа (в случае необходимости).
• Заполнение котла водой, проверка герметичности, гидравлическое испытание (пробное давление 0,105 МПа).
• Установка топливного бака (резервуара) для мазута – ёмкость выбирается по расходу (ориентировочно 20–25 кг/ч) и автономности, рекомендуется объём от 1000 л. Бак должен быть оснащён датчиком уровня, фильтром грубой очистки, обратным клапаном и запорной арматурой. Для мазута марок М100 и М40 требуется система подогрева для обеспечения текучести при низких температурах.
• Наладка работы котла, горелки и автоматики.

Заказать и купить паровые котлы STEAMEXPERT на мазуте

Для получения коммерческого предложения или покупки парового котла на мазуте отправьте запрос с указанием:

• Паропроизводительность.
• Тип топлива мазут марки М40, М100, нефть.
• Желаемый тип горелки (производитель, мощность).
• Результаты химического анализа питательной воды (если есть).
• Необходимость автоматики, насосов, водоподготовки.
• Увеличение давления до 0,9 МПа (9 кгс/см²) – для потребителей, которым требуется более высокий температурный потенциал пара.
