Паровой котел Е марки STEAMEXPERT

Паровой котел STEAMEXPERT серии Е предназначен для получения насыщенного пара температурой до 170 °С и давлением не более 0,9 МПа (9 кгс/см², 9 бар). Применяется для технологического пароснабжения, отопления, горячего водоснабжения и вентиляции на объектах, где требуется стабильный насыщенный пар, особенно при отсутствии магистрального газа.

Оборудование используется в:

строительных организациях, бетонных заводах, ЖБИ, ДРСУ;
воинских частях, автоколоннах, больницах, банях;
мясокомбинатах, консервных заводах, хлебозаводах, мелькомбинатах, маслосырзаводах;
птицефабриках, свинокомплексах, фермерских хозяйствах;
предприятиях нефтегазовой, химической, кожевенной, пищевой промышленности;
для сушки древесины, сушильных камер и теплиц.

Конструкция котла	Топливо	Температура пара	Давление пара	Производительность

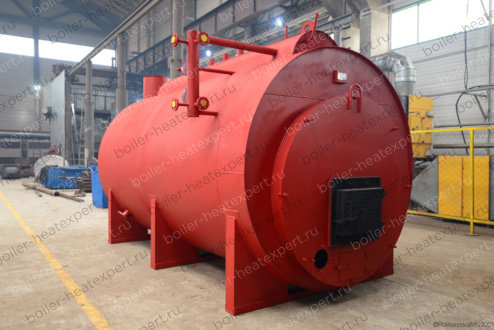

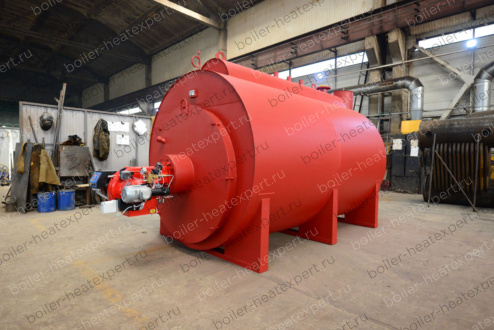

Жаротрубный	Каменный и бурый уголь, газ, дизель, мазут, отработка	170 °С	0,9 МПа (9 кгс/см2 - 9 бар)	300 - 2500 кг в час

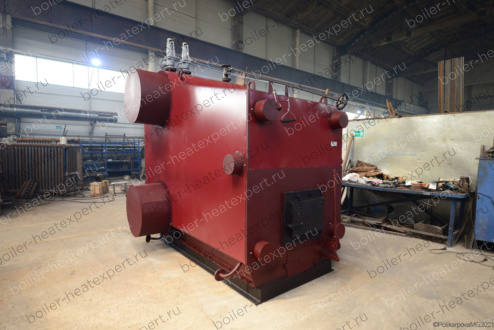

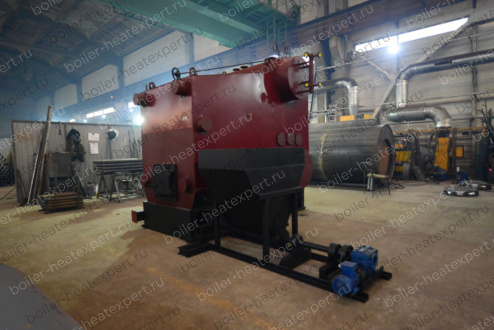

Барабанный	Уголь, газ, дизель, мазут, отработка, опилки, щепа (ручной режим - дрова, поленья и прочее)	170 °С	0,9 МПа (9 кгс/см2 - 9 бар)	до 1000 кг в час

Преимущества паровых котлов серии Е

Жаротрубная конструкция

Отсутствие трубных досок – нет коррозионно-эрозионного разрушения сварных швов, ресурс выше, чем у дымогарных аналогов.
Высокая скорость парообразования благодаря эффективному водотрубному конвективному пучку.
Большой водяной (более 3-х раз больше паропроизводительности) и паровой объем (до 15% объёма) котла гарантируют стабильную подачу сухого пара при любых нагрузках.
Выдерживает подпитку холодной водой благодаря большому водяному объёму - нет термических ударов и трещин, не требуется дорогой экономайзер.
Сухой пар на выходе – сепарационная камера препятствует выносу капель воды, что важно для технологических процессов (стерилизация, сушка, бетонирование).
Совместимость с широким спектром блочных горелок (российских и импортных).
Дренаж шлама без остановки парообразования – устройство нижних штуцеров позволяет удалять осадок, не глуша котёл.

Барабанная конструкция

Экранированная топочная камера с цельносварными экранами — высокая эффективность теплосъёма.
Газоплотное исполнение трубной системы — минимальные потери тепла и подсосы воздуха.
Конвективный пучок с перегородкой из жаростойкой стали — улучшенный теплообмен за счёт изменения направления потока газа.
Уровнемерная колонка в качестве первичного датчика — контроль уровня воды и защита теплогенератора.

Конструкция котла: комбинированная жаротрубно-водотрубная (без трубных досок)

Паровой котел Е выполнен по комбинированной схеме, объединяющей лучшие черты жаротрубных и водотрубных котлов. В отличие от классических двухходовых и трёхходовых дымогарных (огнетрубных) котлов с трубными досками, наша конструкция не имеет сварных соединений труб с досками – это исключает зоны термических напряжений и делает котел значительно надёжнее.

Устройство:

Два стальных цилиндра (обечайки) разного диаметра, вставленные один в другой. Пространство между ними заполняется водой – это водяная рубашка.
Внутренняя обечайка (жаровая труба) изготовлена из стали 09Г2С – материала, устойчивого к термическим нагрузкам и коррозии. Она выполняет роль топочной камеры. В передней части установлена фронтовая плита с амбразурой для крепления горелки.
За жаровой трубой размещён конвективный пучок из наклонных цельнотянутых бесшовных труб по ГОСТ 8732 (34), установленных в шахматном порядке. Трубы омываются горячими газами, а внутри них движется вода – это водотрубный элемент, повышающий эффективность теплосъёма и КПД котла. Применение бесшовных труб исключает продольные сварные швы, что гарантирует высокую надёжность при циклических нагрузках.
Сверху котла установлена паросборная камера (паросборник) с сепарационными устройствами. Она обеспечивает отделение капель воды от пара – на выходе потребитель получает сухой насыщенный пар.

Почему наша конструкция надежнее и эффективнее дымогарных и чистых водотрубных котлов?

По сравнению с дымогарными (огнетрубными) – у нас нет трубных досок, которые являются слабым местом и частой причиной течей из-за циклических температурных расширений. Наш паровой котел Е выдерживает больше циклов «нагрев-остывание» без разрушения сварных швов.
По сравнению с двухходовыми и трёхходовыми дымогарными паровыми котлами – у нас значительно больший водяной объём и зеркало испарения. Это позволяет стабильно вырабатывать пар даже при резких изменениях нагрузки и допускает подпитку холодной водой (+5 °С) без температурного удара. Установка дорогого экономайзера не требуется.
Комбинированная схема даёт высокую скорость парообразования (за счёт водотрубного конвективного пучка), одновременно большой аккумулируемый объём пара (за счёт паросборника) и сухой насыщенный пар (за счёт сепаратора).

Конструкция барабанного парового котла

Котел Е паровой изготавливается стальным двухбарабанным вертикальным водотрубным с естественной циркуляцией, с экранированной топочной камерой и конвективным пучком.

Устройство:

Трубная система выполнена в газоплотном исполнении. Радиационную поверхность топки образуют цельносварные экраны.
Верхний и нижний барабаны соединены пучком труб, образующих конвективную поверхность нагрева.
Боковые топочные экраны включены в циркуляционный контур агрегата через боковые коллекторы.
Трубы конвективного пучка разделены перегородкой из жаростойкой стали, которая меняет направление потока газа и улучшает условия теплообмена.
На нижних коллекторах боковых экранов имеются продувочные штуцеры.
Для очистки и осмотра коллекторов на их торцевой части предусмотрены лючки; доступ во внутреннюю часть барабанов и к трубам конвективного пучка — через люки.
В угольных котлоагрегатах для осмотра топки используется дверка для шурования угля.
В котле размещены патрубки водоуказательной арматуры и уровнемерной колонки. Уровнемерная колонка служит первичным прибором регулирования уровня и защиты теплогенератора.
Имеются штуцера для крепления пружинных предохранительных клапанов, главный пароотводящий штуцер, трубка крепления манометра, труба подвода питательной воды; смонтированы сепарационное устройство и труба ввода питательной воды.
Трубная система собрана на общей раме.

Работа парового котла Е

Вода, заполняющая межцилиндровое пространство и конвективные трубы, нагревается за счёт тепла от сгорания топлива. В зависимости от типа топлива применяются следующие схемы организации горения:

Твёрдое топливо (уголь или дрова) сгорает на колосниковой решётке в жаровой трубе. Вентилятор поддува подаёт воздух под колосники, интенсифицируя горение.
Газ, жидкое топливо подаётся горелкой, установленной на фронтовой плите, которая обеспечивает автоматическое или ручное поддержание температуры в топке.

Дымовые газы проходят через жаровую трубу, затем омывают конвективный пучок (водотрубную часть), после чего направляются в газоход.

Вода закипает и превращается в пар. Пар поднимается в верхнюю часть котла, попадает в паросборную камеру, где проходит сепарацию (отделение влаги), и через паропровод подаётся потребителю.

Режим работы – непрерывный. Паровой котел типа Е может работать 24/7:

на твёрдом топливе – с периодической ручной загрузкой топлива и очисткой от шлама и сажи без остановки;
на газе и жидком топливе – с автоматическим или ручным регулированием горелки; очистка от шлама производится без остановки через дренажные штуцеры.

Совместимость с горелками (для газового и жидкотопливного варианта). Паровой котел Е работает с большинством блочных горелок, представленных на рынке. Успешно применяются российские горелки EMMA, ILKA, а также импортные BALTUR, ECOSTAR, Ecoflam, Cib Unigas, Riello, Elco, Weishaupt, FBR и другие. Для работы жидкотопливного котла потребуется ёмкость для хранения жидкого топлива (топливный бак или резервуар); объём подбирается исходя из расхода топлива и требуемой автономности (рекомендуется запас не менее чем на 3–5 суток).

Заказать и купить паровые котлы Е

Для получения коммерческого предложения или покупки парового котла Е отправьте запрос с указанием:

Паропроизводительность.
Вид топлива (каменный уголь, бурый уголь, дрова, природный газ, сжиженный газ, дизель, мазут, отработанное масло, нефть, опилки, щепа).
Результаты химического анализа питательной воды (если есть).
Необходимость автоматики, насосов, водоподготовки, золоуловителя (циклон) – если требуется очистка дымовых газов (в этом случае понадобится дымосос), газоходы и переходники по индивидуальным размерам.
