Паровые котлы на отходах сельхоз и деревопереработки

Паровой котел STEAMEXPERT на отходах сельхоз и деревообработки

Паровой котел STEAMEXPERT на отходах деревообработки и сельскохозяйственных производств предназначен для получения насыщенного пара температурой до 115, 130, 170 °С и давлением не более 0,07; 0,17; 0,9 МПа (0,7; 1,7; 9 кгс/см², 0,7; 1,7; 9 бар). Применяется для технологического пароснабжения, отопления, горячего водоснабжения и вентиляции на объектах, где требуется стабильный насыщенный пар, особенно при отсутствии магистрального газа.

Оборудование используется в:

• сельском хозяйстве, деревообработке, пилорамах, мебельном производстве;
• сушильных камерах, теплицах, для сушки и пропарки древесины.

Классификация паровых котлов на отходах по конструкции

По конструктивному исполнению паровые котлы делятся на два основных типа:

• Жаротрубные — топочная камера и дымогарные трубы расположены внутри водяного объёма; дымовые газы проходят по трубам, омываемым водой снаружи.
• Барабанные — водотрубные агрегаты с верхним и нижним барабанами, соединёнными трубным пучком; вода и пароводяная смесь циркулируют внутри труб, а дымовые газы омывают их снаружи.

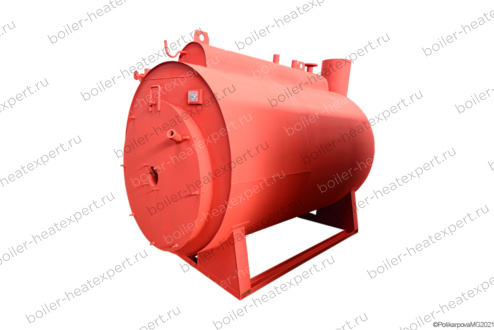

Конструкция котла: комбинированная жаротрубно-водотрубная (без трубных досок)

Паровой котел на отходах выполнен по комбинированной схеме, объединяющей лучшие черты жаротрубных и водотрубных котлов. В отличие от классических двухходовых и трёхходовых дымогарных (огнетрубных) котлов с трубными досками, наша конструкция не имеет сварных соединений труб с досками – это исключает зоны термических напряжений и делает котел значительно надёжнее.

Устройство:

• Два стальных цилиндра (обечайки) разного диаметра, вставленные один в другой. Пространство между ними заполняется водой – это водяная рубашка.
• Внутренняя обечайка (жаровая труба) изготовлена из стали 09Г2С – материала, устойчивого к термическим нагрузкам и коррозии. Она выполняет роль топочной камеры. В передней части установлена фронтовая плита с амбразурой для крепления горелки.
• За жаровой трубой размещён конвективный пучок из наклонных цельнотянутых бесшовных труб по ГОСТ 8732 (34), установленных в шахматном порядке. Трубы омываются горячими газами, а внутри них движется вода – это водотрубный элемент, повышающий эффективность теплосъёма и КПД котла. Применение бесшовных труб исключает продольные сварные швы, что гарантирует высокую надёжность при циклических нагрузках.
• Сверху котла установлена паросборная камера (паросборник) с сепарационными устройствами. Она обеспечивает отделение капель воды от пара – на выходе потребитель получает сухой насыщенный пар.

Почему наша конструкция надежнее и эффективнее дымогарных и чистых водотрубных котлов?

• По сравнению с дымогарными (огнетрубными) – у нас нет трубных досок, которые являются слабым местом и частой причиной течей из-за циклических температурных расширений. Наш котел на сельхоз и деревообработке выдерживает больше циклов «нагрев-остывание» без разрушения сварных швов.
• По сравнению с двухходовыми и трёхходовыми дымогарными паровыми котлами – у нас значительно больший водяной объём и зеркало испарения. Это позволяет стабильно вырабатывать пар даже при резких изменениях нагрузки и допускает подпитку холодной водой (+5 °С) без температурного удара. Установка дорогого экономайзера не требуется.
• Комбинированная схема даёт высокую скорость парообразования (за счёт водотрубного конвективного пучка), одновременно большой аккумулируемый объём пара (за счёт паросборника) и сухой насыщенный пар (за счёт сепаратора).

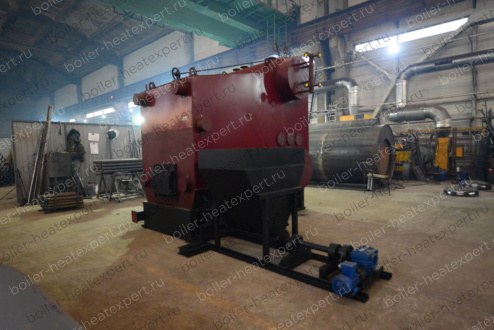

Конструкция барабанного парового котла для деревообработки

Агрегат изготавливается стальным двухбарабанным вертикальным водотрубным с естественной циркуляцией, с экранированной топочной камерой и конвективным пучком.

Устройство:

• Трубная система выполнена в газоплотном исполнении. Радиационную поверхность топки образуют цельносварные экраны.
• Верхний и нижний барабаны соединены пучком труб, образующих конвективную поверхность нагрева.
• Боковые топочные экраны включены в циркуляционный контур агрегата через боковые коллекторы.
• Трубы конвективного пучка разделены перегородкой из жаростойкой стали, которая меняет направление потока газа и улучшает условия теплообмена.
• На нижних коллекторах боковых экранов имеются продувочные штуцеры.
• Для очистки и осмотра коллекторов на их торцевой части предусмотрены лючки; доступ во внутреннюю часть барабанов и к трубам конвективного пучка — через люки.
• В угольных котлоагрегатах для осмотра топки используется дверка для шурования угля.
• В котле размещены патрубки водоуказательной арматуры и уровнемерной колонки. Уровнемерная колонка служит первичным прибором регулирования уровня и защиты теплогенератора.
• Имеются штуцера для крепления пружинных предохранительных клапанов, главный пароотводящий штуцер, трубка крепления манометра, труба подвода питательной воды; смонтированы сепарационное устройство и труба ввода питательной воды.
• Трубная система собрана на общей раме.

Промышленный паровой котел на опилках изготавливается с вихревой топкой, автоматической шнековой подачей топлива и бункером для сырых опилок. Вихревая топка с футеровкой из огнеупорного кирпича и шамотного бетона обеспечивает сушку и сжигание сырых опилок и древесных отходов повышенной влажности за счет пояса зажигания. Агрегат работает в полностью автоматическом режиме: автоматика выполняет розжиг, подачу топлива и воздуха, контроль разрежения, давления, температуры, а также пожаротушение топливопровода. При необходимости сжигания крупногабаритных отходов предусмотрен ручной режим.

Заказать и купить паровые котлы на отходах сельхоз и деревопереработки

Для получения коммерческого предложения или покупки парового котла STEAMEXPERT для сельхоз и деревообработки отправьте запрос с указанием:

• Паропроизводительность.
• Вид топлива (пеллеты, опилки, щепа).
• Результаты химического анализа питательной воды (если есть).
• Необходимость автоматики, насосов, водоподготовки, золоуловителя (циклон) – если требуется очистка дымовых газов (в этом случае понадобится дымосос), газоходы и переходники по индивидуальным размерам.
• Увеличение давления до 0,9 МПа (9 кгс/см²) – для потребителей, которым требуется более высокий температурный потенциал пара.
