Назначение и область применения котлов HeatExpert уголь дрова
Водогрейные котлы уголь дрова ГОСТ 30735 предназначены для генерации горячей воды с температурой до 95 или 115 °С, разностью температур воды на входе и выходе из котла 25 и 40°С, и рабочим давлением 0,3 - 0,6 кгс/см (3,0 - 6,0) МПа, используемой в системах отопления, вентиляции и горячего водоснабжения объектов производственного, коммерческого и жилищно-коммунального назначения.
Оборудование рассчитано на сжигание твердого топлива (каменный и бурый уголь, дрова поленья, крупнокусковые древесные отходы). Промышленные прямоточные угольно дровяные котлы применяются в качестве основного источника тепла в стационарных, встроенных и блочно-модульных котельных таких объектов как:
- Производственные и складские помещения: Отопление цехов, ангаров, ремонтных мастерских, автосервисов и СТО, логистических комплексов и складов, производственных помещений, сушильных камерах.
- Сельское хозяйство: Обогрев теплиц, животноводческих ферм, птичников, зерносушилок и хранилищ.
- ЖКХ и соцсфера: Автономное теплоснабжение школ, детских садов, санаториев, больниц, клубов, магазинов, административных зданий и объектов культуры.
Конструктивные особенности и характеристики котлов на дровах и угле

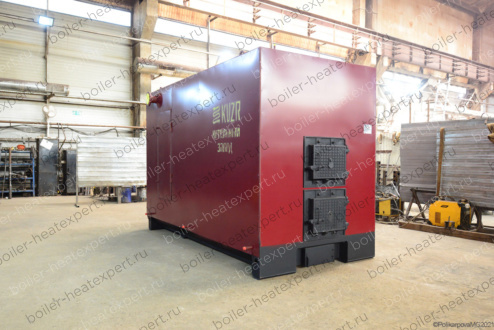

Водонагревательные горизонтальные котлы на угле на дровах представляют собой стальную сварную конструкцию из труб сталь 20, состоят из топочной камеры экранированного типа и конвективной поверхности нагрева.
| Мощность | Топливо | Вид топки | Температура воды | Давление воды |
|---|---|---|---|---|
| 0.15 - 2.0 МВт | Каменный и бурый уголь (резерв - дрова, доски и прочее) | Колосниковая, ОУР | 95 - 115 °С | 0.3 - 0.6 МПа |
Топочная камера

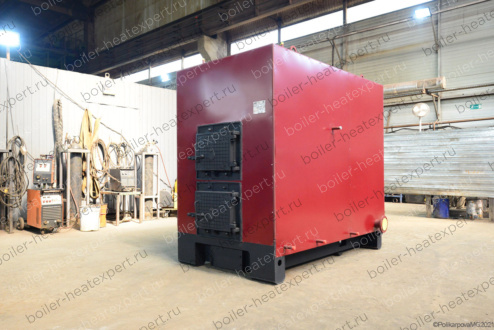

Топочная камера котла для дров и угля выполнена из круглых труб марки Ст 20, расположенных с шагом, обеспечивающим газоплотность конструкции. Герметизация межтрубного пространства осуществляется за счёт заварки стальной калиброванной лентой, что полностью исключает присосы воздуха. Это предотвращает дестабилизацию процесса горения и связанное с ней снижение КПД. Фронтальная часть оснащена двумя загрузочными дверцами и поддувальной дверцей (зольником) для удобства обслуживания и закладки топлива.
Конвективная часть

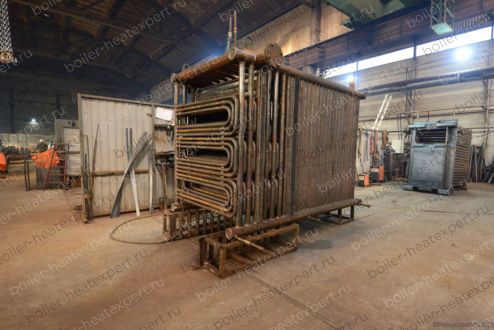

Конвективная часть комбинированного котла представляет собой горизонтальный газоход, в котором размещены два пучка труб (конвективные пакеты), разделённые перегородкой. Трубы скомпонованы по шахматной схеме, что обеспечивает турбулизацию потока дымовых газов и увеличивает коэффициент теплопередачи. Благодаря этому эффективная поверхность нагрева снижает температуру уходящих газов до менее 220 °С, обеспечивая высокий КПД 80 %.
Для обслуживания производственного водотрубного котла уголь дрова на боковых стенках предусмотрены люки для очистки труб от сажи, дренажные штуцеры в нижних точках для удаления шлама и продувки системы, воздушники в верхней части для удаления воздуха из теплоносителя.
Топочная решетка
Топочная решётка может быть выполнена в двух видах: классической чугунной колосниковой провальной с щелевыми отверстиями для равномерной подачи воздуха и провала шлака, либо беспровальной ОУР из водонаполненных стальных труб с перфорированной полосой, которая удерживает топливо до полного догорания и обеспечивает равномерное распределение воздуха по топливному слою. В обоих случаях зольник оснащён удобной дверцей для быстрой очистки от золы.
Система газовоздушного тракта
Воздух подаётся принудительно дутьевым вентилятором, входящим в стандартную поставку. Регулирование мощности водонагревательного котла осуществляется изменением производительности вентилятора с помощью шибера или частотного преобразователя, а также толщиной слоя топлива.
Для регулировки тяги на выходе из теплового котла установлен шибер.
Гидравлическая схема и циркуляция
Стальные напольные водяные угольно дровяные котлы работают по прямоточной схеме или с естественной циркуляцией. Движение теплоносителя организовано таким образом, чтобы обеспечить отсутствие застойных зон, что исключает локальные перегревы металла. Скорость потока поддерживается на уровне, препятствующем выпадению взвешенных частиц и образованию накипи, за счет турбулентного режима движения. В верхних точках коллекторов предусмотрены штуцеры для выпуска воздуха. Подключение к системе отопления выполняется через приварные фланцы или патрубки, при этом расположение элементов уточняется по проекту и может быть выполнено в зеркальном исполнении.
Обмуровка и тепловая изоляция
Теплоизоляционный слой выполнен из плит базальтового волокна (ПТЭ) повышенной жесткости. Этот материал позволяет сохранять геометрию изоляции при температурах до 600 °С. Покровный слой представляет собой обшивку из листовой стали, окрашенную эмалью. Такая конструкция обеспечивает надежную защиту изоляции от механических повреждений, а также гарантирует, что температура наружной поверхности обшивки не превысит 50 °С.
Заказ и консультации
Для того чтобы запросить коммерческое предложение или купить котел уголь дрова необходимо направить запрос с указанием следующих данных:
- Тепловая мощность (МВт).
- Вид топлива (основной/резервный).
- Техническое задание для спец исполнения угольно дровяного котла.
- Наличие требования по вспомогательному оборудованию.
Контакты отдела продаж:
- Тел.: +8-800-700-81-25
- Email: heatexpert.ru@yandex.ru

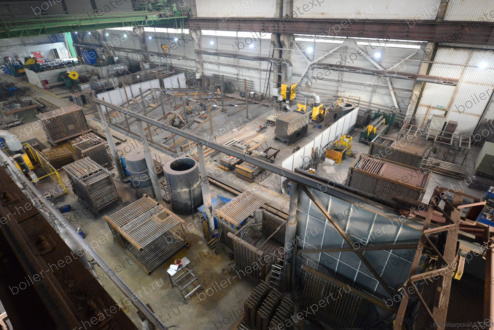

Изготовление котлов HeatExpert на дровах и угле под заказ и с индивидуальными доработками по техническому заданию Заказчика.
Мы производим твердотопливные водогрейные отопительные котлы уголь дрова не только по типовым проектам, но и по техническому заданию заказчика.
Мы можем изготовить для вас:
- Зеркальное исполнение (расположение штуцеров и патрубков с противоположной стороны).
- Изготовление опускных газоходов.
- Установку дополнительных топочных дверок или изменение размера дверок для удобства обслуживания.
- Изготавливаем котлы дрова уголь других материалов, например, из цельнотянутой бесшовной трубы ГОСТ 8732 (34) или стали 09Г2С.
