Котлы с топкой ОУР

Водогрейные котлы HeatExpert с топкой ОУР

Промышленные водогрейные котлы с топкой ОУР предназначены для генерации горячей воды с температурой до 95 или 115 °С и рабочим давлением 0,3 - 0,6 МПа (3,0 - 6,0 кгс/см²) в системах отопления, вентиляции и горячего водоснабжения объектов производственного, коммерческого и жилищно-коммунального назначения.

Отопительные ручные котлы с ОУР предназначены для сжигания твердого топлива - каменный и бурый уголь, низкосортные и низкокалорийные угли. Благодаря радиальной воздухораспределительной решетке (РВР) котел эффективно работает с топливом различной зольности, спекаемости и фракции. Твердотопливные трубные котлы с топкой ОУР применяются в качестве основного источника тепла в стационарных, встроенных и блочно-модульных котельных на объектах:

• Производственные и складские помещения: цеха, ангары, ремонтные мастерские, автосервисы и СТО, логистические комплексы и склады, производственные помещения, сушильные камеры.
• Сельское хозяйство: теплицы, животноводческие фермы, птичники, зерносушилки и хранилища.
• ЖКХ и соцсфера: школы, детские сады, санатории, больницы, клубы, магазины, административные здания, объекты культуры.

Конструктивные особенности и характеристики котла ОУР с беспровальной водоохлаждаемой решеткой

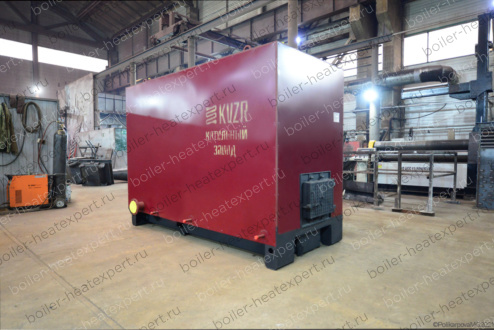

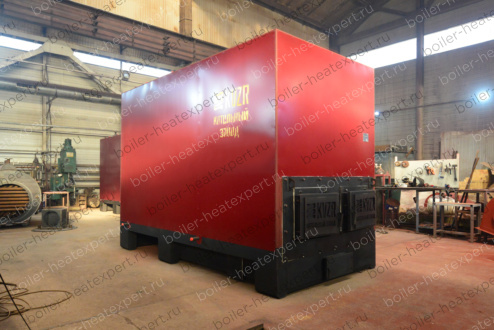

Водонагревательный котел с ОУР представляет собой стальную сварную конструкцию из труб сталь 20, состоит из топочной камеры экранированного типа и конвективной поверхности нагрева.

Топочная камера

Камера горения выполнена из круглых труб марки Ст 20, расположенных с шагом, обеспечивающим газоплотность. Герметизация межтрубного пространства осуществляется путем заварки стальной полосой (калиброванной лентой). Это исключает присосы воздуха, дестабилизирующие процесс горения и снижающие КПД. Фронтальная часть оборудована загрузочной дверцей (для равномерной укладки топлива) и поддувальной дверцей.

Конвективная часть

Конвективная поверхность нагрева отопительного котла с топкой ОУР обеспечивает высокую эффективность теплопередачи и позволяет снизить температуру уходящих газов до значений менее 180–200 °С, что гарантирует высокий КПД установки. Конвективная часть выполнена в виде горизонтального газохода, в котором размещены два пучка труб (конвективные пакеты), разделенные перегородкой. Трубы скомпонованы в шахматном порядке — такая схема создает турбулизацию потока дымовых газов и увеличивает коэффициент теплопередачи. Для очистки наружных поверхностей от сажи предусмотрены люки на боковых стенках водяного котла. Для удаления шлама и продувки нижних точек установлены дренажные штуцеры, а для удаления воздуха в верхней части агрегата предусмотрены воздушники.

Топка ОУР (охлаждаемая уголковая решетка / радиальная воздухораспределительная решетка)

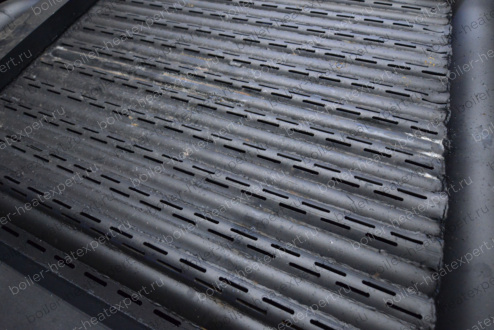

Конструкция топочной решетки выполнена из водоохлаждаемых труб, являющихся частью общей водотрубной системы стационарного котла. Между трубами вварены металлические полосы с просверленными отверстиями малого диаметра, через которые подается первичный воздух. Благодаря постоянной циркуляции теплоносителя внутри труб решетка надежно защищена от перегрева и прогорания, что обеспечивает ее долговечность.

Подача воздуха осуществляется равномерно по всей площади топочного пространства — большое количество мелких отверстий исключает образование зон с недостатком кислорода. Форсирование горения происходит за счет силы струй воздуха, что позволяет эффективно сжигать даже низкосортное топливо.

Оптимальный режим горения уменьшает механический и химический недожог, благодаря чему КПД котла выше по сравнению с традиционными колосниковыми решетками.

Радиальная воздухораспределительная решетка устраняет зависимость эффективности сгорания от вида топлива, его спекаемости, зольности и фракционного состава.

Водонаполненные колосники работают как дополнительный теплообменник, снимая тепло в нижней части топки и увеличивая общий КПД установки.

Удаление прогоревшего топлива и шлака производится через топочную дверцу. Зольный короб под решеткой отсутствует, что упрощает эксплуатацию и снижает трудоемкость обслуживания.

Система газовоздушного тракта

Система газовоздушного тракта обеспечивает принудительную подачу воздуха, необходимую для стабильного горения. Воздух подается дутьевым вентилятором, который входит в стандартную поставку производственного котла с ОУР. Регулирование мощности осуществляется изменением производительности вентилятора с помощью шибера или частотного преобразователя, а также толщиной слоя топлива. Для регулировки тяги на выходе из котла установлен шибер.

Гидравлическая схема и циркуляция.

Промышленные угольные котлы с топкой ОУР работают по прямоточной схеме или с естественной циркуляцией. Движение теплоносителя организовано таким образом, чтобы обеспечить отсутствие застойных зон, что исключает локальные перегревы металла. Скорость потока поддерживается на уровне, препятствующем выпадению взвешенных частиц и образованию накипи, за счет турбулентного режима движения. В верхних точках коллекторов предусмотрены штуцеры для выпуска воздуха. Подключение к системе отопления выполняется через приварные фланцы или патрубки, при этом расположение элементов уточняется по проекту и может быть выполнено в зеркальном исполнении.

Обмуровка и тепловая изоляция.

Теплоизоляционный слой выполнен из плит базальтового волокна (ПТЭ) повышенной жесткости. Этот материал позволяет сохранять геометрию изоляции при температурах до 600 °С. Покровный слой представляет собой обшивку из листовой стали, окрашенную эмалью. Такая конструкция обеспечивает надежную защиту изоляции от механических повреждений, а также гарантирует, что температура наружной поверхности обшивки не превысит 50 °С.

Заказ и консультации

Для запроса коммерческого предложения или покупки котла с топкой ОУР направьте запрос с указанием:

• Тепловая мощность (МВт).
• Вид топлива (основной/резервный).
• Техническое задание для спец исполнения (тип топки, размеры дверок и т.д.).
• Наличие требований по вспомогательному оборудованию.

Изготовление котлов под заказ и индивидуальные доработки

Мы производим твердотопливные водогрейные отопительные котлы с ОУР не только по типовым проектам, но и по техническому заданию заказчика.

Мы можем изготовить для вас:

• Зеркальное исполнение (расположение штуцеров и патрубков с противоположной стороны).
• Изготовление опускных газоходов.
• Изготовление второй загрузочной двери для сжигания резервного габаритного топлива - дров.
• Установку дополнительных топочных дверок или изменение размера дверок для удобства обслуживания.
• Изготовление котла из цельнотянутой бесшовной трубы ГОСТ 8732 (34) или стали 09Г2С.
