Котлы с топкой ТЛПХ

Водогрейные механизированные котлы КВм с топкой ТЛПХ для каменного и бурого угля

Промышленные водогрейные котлы КВм с топкой ТЛПХ предназначены для получения горячей воды с температурой до 115 °С и рабочим давлением 0,3–0,6 МПа (3,0–6,0 кгс/см²) в системах отопления, вентиляции и горячего водоснабжения крупных промышленных, коммунальных и социальных объектов. Оборудование рассчитано на сжигание каменного и бурого угля.

Механические котлы с ленточной колосниковой решёткой ТЛПХ применяются в котельных с механизированной подачей топлива (скребковые или ленточные транспортеры) и автоматическим удалением шлака. Используется для теплоснабжения производственных предприятий, жилых кварталов, административных зданий, школ, больниц.

Конструктивные особенности и характеристики котла КВм с топкой ТЛПХ

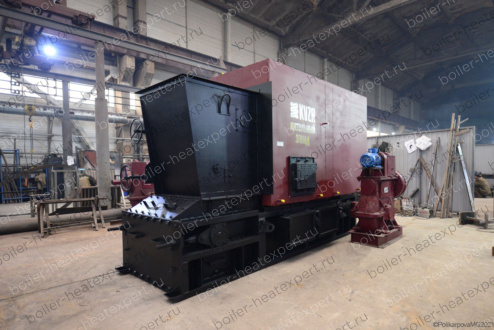

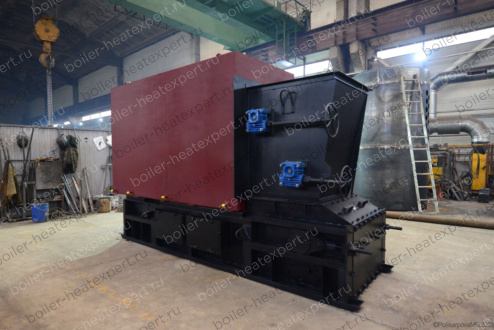

Отопительный напольный котел выполнен двухблочным: котельный блок (сварная конструкция из труб Ø57×3,5 мм, газоплотная топочная камера, конвективная часть) и механическая топка ТЛПХ.

Газоплотная топочная камера выполнена из труб Ø57×3,5 мм с плавниковым оребрением (межтрубное пространство заварено), что полностью исключает присосы холодного воздуха и прорыв дымовых газов в котельный зал.

Конвективная часть — двухходовая, сформирована из трубных пакетов, расположенных в шахматном порядке для обеспечения интенсивного теплосъема. Реализован принцип противотока, благодаря которому дымовые газы глубоко охлаждаются до температуры 180–200 °С. КПД котла превышает 80 %, что позволяет отказаться от установки отдельного экономайзера.

Облегченная обмуровка выполнена из плит ПТЭ на основе базальтового волокна с обшивкой из стального листа. В негазоплотных участках применены муллитокремнеземистый картон и войлок.

Для обслуживания конвективных поверхностей на боковых стенках водяного котла предусмотрены очистные люки, обеспечивающие удобный доступ для удаления сажи и золовых отложений.

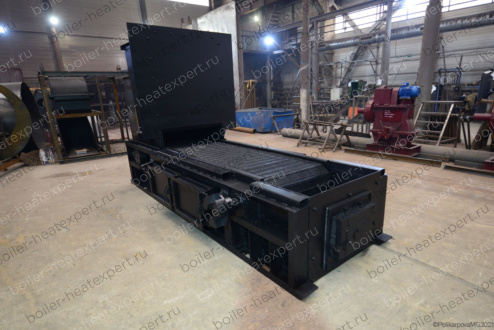

Механическая топка ТЛПХ (ленточная колосниковая решётка прямого хода)

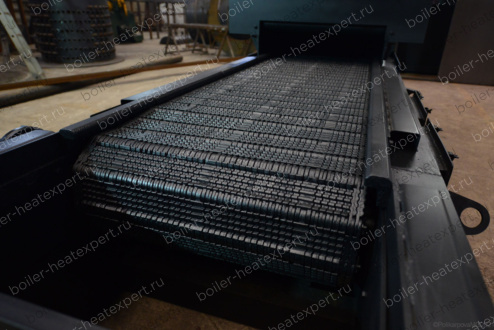

Ленточное колосниковое полотно состоит из трех типов колосников (крайние, ведущие, ведомые), набранных в непрерывную ленту. Перемещение колосникового полотна обеспечивается приводом посредством ведущего и ведомого валов.

Угольный ящик обеспечивает самотечную подачу топлива на колосниковую решетку. Регулятор толщины слоя (ручной маховик с червячной передачей) позволяет поддерживать слой топлива в диапазоне 100–200 мм.

Под колосниковой решеткой организованы зональные воздушные камеры, в каждую из которых подается воздух от дутьевого вентилятора. Расход воздуха по зонам регулируется шиберами. Непрерывная подача воздуха предотвращает спекание топливного слоя и пережог колосников.

При движении колосникового полотна шлак ссыпается в шлаковый канал, откуда удаляется транспортером системы шлакозолоудаления. Вторичное дутье предусмотрено для более полного выгорания летучих веществ.

Гидравлическая схема и циркуляция

Производственный водонагревательный котел работает с принудительной циркуляцией теплоносителя, обеспечиваемой сетевым насосом. Многоходовая схема с перегородками в коллекторах обеспечивает отсутствие застойных зон и локального перегрева металла, высокую турбулентность потока, препятствующую образованию накипи и равномерный прогрев трубной системы.

Подключение к системе отопления производится через приварные фланцы или патрубки (расположение уточняется по проекту, возможно зеркальное исполнение).

Заказ и консультации

Для запроса коммерческого предложения или покупки котла КВм с ТЛПХ направьте запрос с указанием:

• Требуемая тепловая мощность (МВт).
• Вид топлива (каменный/бурый уголь, влажность, зольность).
• Исполнение котла (в обшивке или под тяжёлую обмуровку).
• Требования к автоматизации и золоудалению.

Изготовление под заказ и индивидуальные доработки

Мы производим водогрейные механические котлы КВм с топкой ТЛПХ как по типовым проектам, так и по техническому заданию заказчика.

Возможные доработки:

• Зеркальное исполнение (расположение штуцеров и патрубков с противоположной стороны).
• Увеличенный угольный ящик или бункер.
• Изготовление водотрубного котла и топки из цельнотянутой бесшовной трубы ГОСТ 8732 (34) или стали 09Г2С.
• Дополнительные люки для обслуживания.
