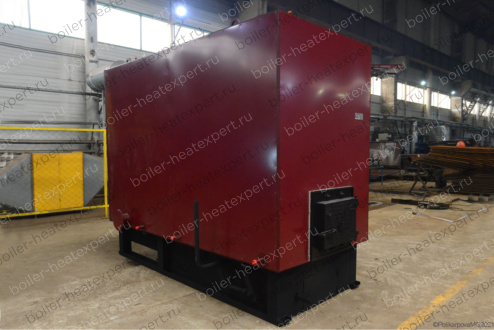

Котел КВр(м) HeatExpert с топкой РПК

Водогрейный котел КВр(м) с топкой РПК для каменного и бурого угля

Промышленные водогрейные котлы КВр(м) с топкой РПК предназначены для получения горячей воды с температурой до 115 °С и рабочим давлением 0,3–0,6 МПа (3,0–6,0 кгс/см²) в системах отопления, вентиляции и горячего водоснабжения крупных производственных, коммунальных и социальных объектов. Оборудование рассчитано на сжигание каменного и бурого угля.

Отопительный водотрубный котел с топкой РПК представляет собой котлоагрегат с ручной загрузкой твердого топлива и механизированной системой шлакоудаления. Данное оборудование востребовано на объектах, где требуется минимизировать физический труд оператора при чистке камеры сгорания, но при этом отсутствует необходимость в автоматизированной угольной подаче. Используется для теплоснабжения промышленных предприятий, жилых кварталов, административных зданий, школ, больниц.

Конструктивные особенности и характеристики котла КВр(м) с топкой РПК

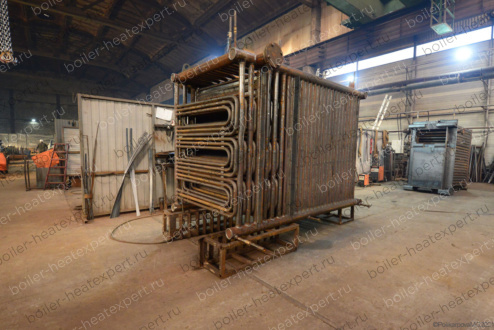

Производственный водонагревательный котел выполнен двухблочным: котельный блок (сварная конструкция из труб сталь 20, газоплотная топочная камера, конвективная часть) и топка РПК (колосниковая решетка с поворотными секциями).

Газоплотная топочная камера выполнена из труб марки сталь 20 с плавниковым оребрением, при этом межтрубное пространство полностью заварено, что исключает присосы воздуха в топку и прорыв дымовых газов в помещение котельной.

Обмуровка выполнена из плит ПТЭ на основе базальтового волокна с наружной обшивкой из стального листа. Для удаления сажи и золы с конвективных поверхностей на боковых стенках предусмотрены люки.

Конвективная часть

Двухходовая конвективная часть оснащена пакетами труб расположенными в шахматном порядке — такая компоновка обеспечивает интенсивный теплосъем. Благодаря принципу противотока удается достичь глубокого охлаждения продуктов сгорания до температуры 180–200 °С, благодаря чему коэффициент полезного действия агрегата составляет более 80%.

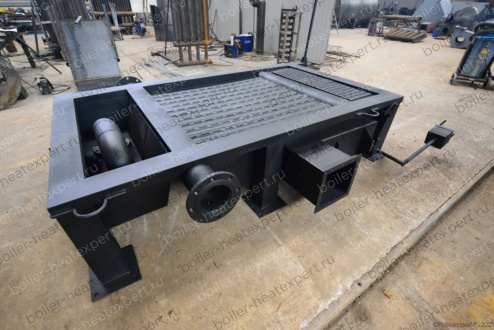

Колосниковая решетка с поворотными колосниками (РПК)

Неподвижная решетка с поворотными колосниками набирается из отдельных колосников, установленных на колосниковых балках. Колосники соединены тягой с рычажным механизмом, обеспечивающим их поворот.

Для очистки от шлака решетка по ширине может состоять из одной или двух секций. Каждая секция по длине разделена на две группы с самостоятельными приводами. Такое конструктивное решение позволяет удалять шлак поочередно, не останавливая водяной котел.

Расположение поворотных колосников определяется техническим заданием и может быть выполнено в передней, центральной или задней части топочной решетки в зависимости от планировки котельной.

В качестве альтернативного исполнения вместо неповоротных плитчатых колосников может устанавливаться радиальная воздухораспределительная решётка (РВР), предназначенной для работы на мелких фракциях топлива.

Ручная загрузка топлива

Уголь загружается кочегаром через топочную дверцу вручную, равномерным слоем на колосниковую решетку. Толщина слоя регулируется визуально, что позволяет гибко управлять мощностью теплового котла с РПК. Шуровка и перемешивание топлива в процессе горения также выполняются вручную, с помощью кочерги.

Система подачи воздуха

Дутьевой вентилятор подает воздух под колосниковую решетку. Количество воздуха регулируется шиберами. Зональный поддув (по зонам решетки) позволяет эффективно сжигать топливо с разной зольностью и влажностью.

Гидравлическая схема и циркуляция

Стальной нагревательный котел работает с принудительной циркуляцией теплоносителя от сетевого насоса. Многоходовая схема с перегородками в коллекторах обеспечивает отсутствие застойных зон и локального перегрева металла, высокую турбулентность потока, препятствующую образованию накипи, а также равномерный прогрев трубной системы.

Подключение к системе отопления выполняется через приварные фланцы или патрубки (точное расположение уточняется по проекту, возможно зеркальное исполнение).

Заказ и консультации

Для запроса коммерческого предложения или покупки котла КВр(м) с топкой РПК направьте запрос с указанием:

• Требуемая тепловая мощность (МВт).
• Вид топлива (каменный/бурый уголь, влажность, зольность).
• Желаемое исполнение топки (передний/средний/задний выгруз шлака).
• Требования к автоматизации и золоудалению.

Изготовление под заказ и индивидуальные доработки

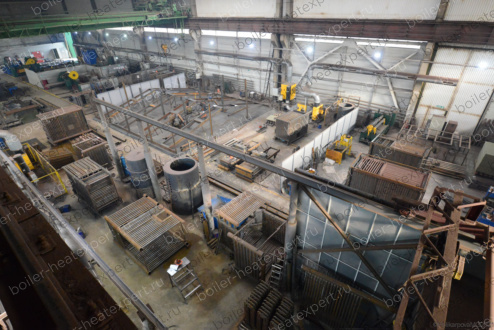

Мы производим котлы КВр(м) с топкой РПК как по типовым проектам, так и по техническому заданию заказчика.

Возможные доработки:

• Зеркальное исполнение (расположение штуцеров и патрубков с противоположной стороны).
• Изготовление чугунной топочной решетки с передним, средним или задним выгрузом шлака.
• Изготовление топки ОУР (водоохлаждаемая беспровальная решетка) с передним, средним или задним выгрузом шлака.
• Изготовление котла и топки из цельнотянутой бесшовной трубы ГОСТ 8732 (34) или стали 09Г2С.
• Дополнительные люки для обслуживания.
