Назначение и область применения газомазутного котла марки HeatExpert
Водогрейные газомазутные котлы ГОСТ 30735 предназначены для генерации горячей воды с температурой до 95 или 115 °С, разностью температур воды на входе и выходе из котла 25 и 40°С, и рабочим давлением 0,3 - 0,6 кгс/см (3,0 - 6,0) МПа, используемой в системах отопления, вентиляции и горячего водоснабжения объектов производственного, коммерческого и жилищно-коммунального назначения.
Оборудование рассчитано на сжигание газа, дизеля, мазута марки М-40, М-100, нефти, легкого мазута, возможна работа на печном топливе, газовом конденсате, дизельном топливе. Промышленные газомазутные котлы применяются в качестве основного источника тепла в стационарных, встроенных и блочно-модульных котельных таких объектов как:
- Производственные и складские помещения: Отопление цехов, ангаров, ремонтных мастерских, автосервисов и СТО, логистических комплексов и складов, производственных помещений, сушильных камерах.
- Сельское хозяйство: Обогрев теплиц, животноводческих ферм, птичников, зерносушилок и хранилищ.
- ЖКХ и соцсфера: Автономное теплоснабжение школ, детских садов, санаториев, больниц, клубов, магазинов, административных зданий и объектов культуры.
Конструктивные особенности и характеристики газомазутного котла

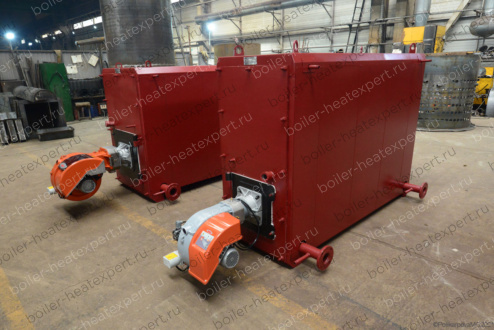

Отопительный прямоточный котел на газообразном и мазутном топливе представляет собой стальную сварную конструкцию из труб сталь 20, состоит из топочной камеры экранированного типа и конвективной поверхности нагрева.
| Мощность | Температура воды | Давление воды | Вид топлива | Совместимые горелки |
|---|---|---|---|---|
| 0.15 - 4.0 МВт | 95 - 115 °С | 0,3 - 0,6 МПа |
Газ, дизель, мазут (М-40, М-100), нефть, легкий мазут |
EMMA, ILKA, ГБЛ, АПНД, GARANT, Therminator, БИГ, ГМ, РГМГ, ГМГ, Cib Unigas, Riello, Elco, Weishaupt, Smart Burne и прочие |
Топочная камера
Топка выполнена из круглых труб марки Ст 20, расположенных с шагом, обеспечивающим газоплотность конструкции. Для герметизации межтрубное пространство заварено стальной полосой (калиброванной лентой), что полностью исключает присосы воздуха — это предотвращает дестабилизацию процесса горения и связанное с ней снижение КПД. На фронтальной плите камеры предусмотрена амбразура для установки горелочного устройства.
Конвективная часть
Конвективная часть водяного котла газомазутного представляет собой горизонтальный газоход, в котором размещены два пучка труб (конвективные пакеты), разделённые перегородкой. Трубы скомпонованы по шахматной схеме, что обеспечивает турбулизацию потока дымовых газов и увеличивает коэффициент теплопередачи. Благодаря этому эффективная поверхность нагрева снижает температуру уходящих газов до 180–200 °С, обеспечивая высокий КПД 92–94 %. Для обслуживания теплового котла предусмотрены дренажные штуцеры для удаления шлама и продувки нижних точек, а также воздушники в верхней части для удаления воздуха. Для защиты котельного блока от разрушения при возможном скоплении газов предусмотрен взрывной клапан.
Совместимые горелочные устройства.
Напольный водонагревательный газомазутный котел HeatExpert работает почти со всеми представленными на рынке длиннофакельными горелками отечественного и импортного производства - EMMA, ILKA, ГБЛ, АПНД, GARANT, Therminator, БИГ, ГМ, РГМГ, ГМГ, Cib Unigas, Riello, Elco, Weishaupt, Smart Burne и прочими малоизвестными марками. При заказе котла под уже имеющуюся у вас горелку мы бесплатно проверяем и согласовываем возможность их совместной работы.
Система газовоздушного тракта
Газовоздушный тракт работает следующим образом: воздух подается принудительно горелочным устройством, вентилятор входит в его конструкцию. Регулирование мощности производственного котла осуществляется изменением производительности горелки. Для настройки тягового режима на выходе из котла установлен шибер, позволяющий регулировать тягу.
Гидравлическая схема
Гидравлическая схема промышленного нагревательного газомазутного котла может быть выполнена по прямоточной схеме либо с естественной циркуляцией теплоносителя. Движение потока организовано таким образом, чтобы исключить застойные зоны, способные привести к локальному перегреву металла, а также обеспечить турбулентный режим течения, препятствующий выпадению взвешенных частиц и образованию накипи на внутренних поверхностях труб. В верхних точках коллекторов предусмотрены штуцеры для выпуска воздуха из системы. Подключение стационарного котла к системе отопления осуществляется через приварные фланцы или патрубки; точное расположение присоединительных элементов уточняется по проекту, при этом возможно зеркальное исполнение по требованию заказчика.
Обмуровка и тепловая изоляция
Обмуровка и теплоизоляция стального водотрубного газомазутного котла выполнены с применением плит из базальтового волокна повышенной жесткости (ПТЭ), которые сохраняют свою геометрическую форму при эксплуатационных температурах до 600 °С. Снаружи изоляционный слой защищен обшивкой из листовой стали с эмалевым покрытием, которая предохраняет теплоизоляцию от механических повреждений и гарантирует, что температура наружной поверхности обшивки не превышает 50 °С.
Транспортировка и монтаж
Водогрейный напольный газомазутный котел поставляется во все регионы России и Зарубежья в максимальной заводской готовности. Транспортировка допускается любым видом крытого транспорта (или открытым с обязательным укрытием брезентом) в вертикальном или горизонтальном положении, исключающем смещение и удары.
Монтаж должен производиться самостоятельно или специализированной организацией, персоналом, имеющим допуск к работе с оборудованием, работающим под давлением.
Заказ и консультации
Для того чтобы запросить коммерческое предложение или купить газомазутный котел необходимо направить запрос с указанием следующих данных:
- Тепловая мощность (МВт).
- Вид топлива (основной/резервный).
- Давление газа перед горелкой.
- Техническое задание для спец исполнения котла газ/мазут.
- Наличие требования по вспомогательному оборудованию.
Контакты отдела продаж:
- Тел.: +8-800-700-81-25
- Email: heatexpert.ru@yandex.ru
Изготовление газомазутных котлов HeatExpert под заказ и с индивидуальными доработками по техническому заданию Заказчика.
Мы производим водогрейные отопительные газомазутные котлы не только по типовым проектам, но и по техническому заданию заказчика.
Мы можем изготовить для вас:
- Зеркальное исполнение (расположение штуцеров и патрубков с противоположной стороны).
- Изготовление опускных газоходов.
- Котел газомазутный с разностью температур воды на входе и выходе из котла 25 или 40°С.
- Фронтальную плиту котла под вашу горелку.
- Изготавливаем котлы на газе и мазуте других материалов, например, из цельнотянутой бесшовной трубы ГОСТ 8732 (34) или стали 09Г2С.
