Котлы с топкой ТШПМ

Водогрейные механические котлы КВм с топкой ТШПМ на каменном и буром угле

Механизированные котлы водогрейные промышленные КВм с топкой ТШПМ (топкой с шурующей планкой) предназначены для генерации горячей воды с температурой до 95 или 115 °С и рабочим давлением 0,3–0,6 МПа (3,0–6,0 кгс/см²) в системах отопления, вентиляции и горячего водоснабжения крупных производственных, коммерческих и жилищно-коммунальных объектов. Оборудование рассчитано на сжигание каменного и бурого угля, в том числе повышенной влажности.

Отопительный механизированный твердотопливный котел КВм с шурующей планкой применяется в качестве основного источника тепла в стационарных, встроенных и блочно-модульных котельных на объектах:

• Производственные базы, административные здания, шахты горнодобывающей промышленности. Отопление крупных цехов, ангаров, логистических центров, складов, сушильных камер.
• Социальная инфраструктура: школы, больницы, детские сады, административные здания, объекты культуры.
• ЖКХ: отопление жилых кварталов (устанавливается в блочно-модульных и стационарных котельных).

Устройство и принцип работы котлов КВм с ТШПМ

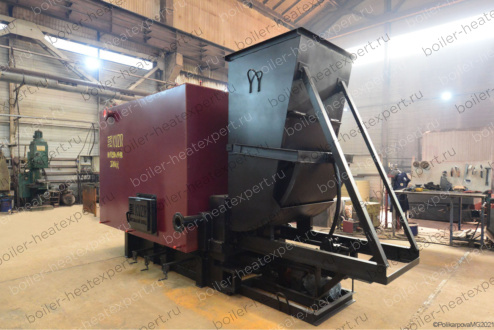

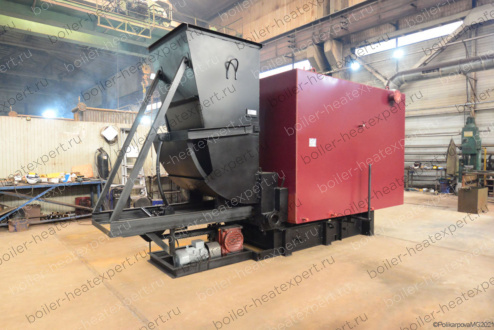

Нагревательные водотрубные котлы с механической топкой ТШПМ представляют собой стальную сварную конструкцию из труб сталь 20, состоят из топочной камеры экранированного типа и конвективной поверхности нагрева. Оборудование поставляется двумя блоками: котельный блок и механическая топка ТШПМ.

Топочная камера с газоплотными экранами

Топочная камера выполнена из круглых труб марки Ст 20, расположенных с шагом, обеспечивающим газоплотность. Межтрубное пространство заварено стальной полосой с двух сторон, что полностью исключает присосы холодного воздуха и прорыв дыма в котельный зал — это обеспечивает безопасность и стабильное горение. Фронтальная часть оборудована топочными дверками для контроля процесса и обслуживания топки.

Конвективная часть (двухходовая)

Горизонтальный газоход вмещает два пучка труб (конвективные пакеты), разделенные перегородкой. Трубы расположены в шахматном порядке, что обеспечивает полное омывание теплопередающей поверхности дымовыми газами и увеличивает коэффициент теплопередачи. Схема движения теплоносителя — по принципу противотока: теплоноситель движется навстречу дымовым газам, что обеспечивает глубокое охлаждение газов до 180–200 °С. Благодаря этому КПД котла превышает 80%. Высокая эффективность конвективной части позволяет отказаться от установки отдельного экономайзера, который обычно требуется для дожига и доохлаждения газов в менее совершенных конструкциях.

Механическая топка ТШПМ (шурующая планка, водоохлаждаемая решетка)

Беспровальная водоохлаждаемая решетка выполнена из параллельных труб, соединенных с системой водяного котла. Между трубами вварены металлические полосы с отверстиями для равномерной подачи воздуха. Постоянная циркуляция воды предотвращает перегрев и прогорание.

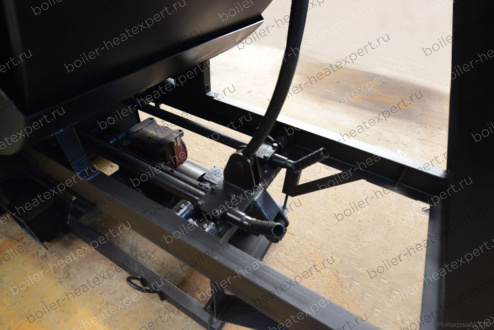

Водоохлаждаемая шурующая планка обеспечивает подачу угля из бункера, равномерное распределение топлива по решетке, перемешивание свежего топлива с горящим и сброс шлака на поворотные колосники. Бункер топлива и привод планки находятся в передней части топки.

Воздушный короб делится на три зоны - сушка/прогрев, активное горение, охлаждение/сброс, что позволяет эффективно сжигать топливо повышенной влажности без снижения температуры газов. В конце решетки установлены поворотные колосники для догорания, охлаждения и периодичного сброса золы и шлака в канал золоудаления.

Система газовоздушного тракта

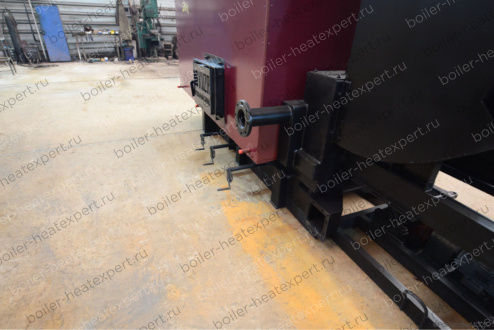

Подача воздуха в воздушный короб под топку осуществляется принудительно, посредством дутьевого вентилятора. Распределение расхода воздуха по зонам горения регулируется с помощью шиберных заслонок. Управление мощностью теплового котла КВм с ТШПМ производится путем изменения временного интервала между циклами движения шурующей планки (допускается альтернативная регулировка частотным преобразователем вентилятора). Для контроля разрежения и настройки тяги на выходе из котлоагрегата установлен шибер.

Гидравлическая схема и циркуляция

Стальной водонагревательный механический котел с топкой ТШПМ с шурующей планкой работает с принудительной циркуляцией теплоносителя. Насосная группа для обеспечения циркуляции подбирается отдельно. Движение воды в теплообменнике организовано по многоходовой схеме с использованием перегородок, установленных в коллекторах, что обеспечивает отсутствие застойных зон и локальных перегревов металла труб, высокий уровень турбулентности потока, препятствующий отложению солей жесткости (накипи) на внутренних стенках, равномерность прогрева всех секций трубного пучка.

Подключение к системе отопления осуществляется посредством приварных фланцев или патрубков (расположение уточняется по проекту, возможно зеркальное исполнение).

Обмуровка и тепловая изоляция

Обмуровка и теплоизоляция стационарного котла выполнены с применением плит из базальтового волокна повышенной жесткости (ПТЭ), которые сохраняют свою геометрическую форму при эксплуатационных температурах до 600 °С. Снаружи изоляционный слой защищен обшивкой из листовой стали с эмалевым покрытием, которая предохраняет теплоизоляцию от механических повреждений и гарантирует, что температура наружной поверхности обшивки не превышает 50 °С.

Заказ и консультации

Для запроса коммерческого предложения или покупки котла КВм с топкой ТШПМ направьте запрос с указанием:

• Требуемая тепловая мощность (МВт).
• Вид топлива (каменный/бурый уголь, влажность).
• Необходимость автоматизации и золоудаления.
• Наличие требований по вспомогательному оборудованию.

Изготовление котлов под заказ и индивидуальные доработки

Мы производим водогрейные котлы КВм с ТШПМ как по типовым проектам, так и по техническому заданию заказчика.

Возможные доработки:

• Зеркальное исполнение (расположение штуцеров и патрубков с противоположной стороны).
• Изготовление опускных газоходов.
• Изготовление котла из цельнотянутой бесшовной трубы ГОСТ 8732 (34) или стали 09Г2С.
